Artikkelin tiivistelmä: A Servomoottorin piirilevyon kriittinen elektroninen alusta nykyaikaisten servokäyttö- ja liikkeenohjauslaitteiden sisällä. Sen on samanaikaisesti hallittava tehonjakoa, palautesignaaleja, viestintää, kytkentäpiirejä, lämpökuormia ja sähkömagneettisia häiriöitä. Kun piirilevy on huonosti suunniteltu tai valmistettu, voi ilmetä ongelmia, kuten epävakaa moottorin toiminta, paikannusvirheet, liiallinen kuumuus, tietoliikennehäiriöt ja odottamattomat laitteiden seisokit. Tässä artikkelissa kerrotaan, miten Servo Motor PCB toimii, mitkä suunnittelutekijät määrittävät luotettavuuden, kuinka materiaalit ja kerrosrakenteet tulisi valita, mitkä valmistusprosessit ovat tärkeimpiä ja kuinka valmistajat voivat vähentää teknisiä ja tuotantoriskejä. Se selittää myös, kuinka Shenzhen Aisen Electronics Co., Ltd. tukee räätälöityjä Servo Motor PCB- ja PCBA-vaatimuksia teollisuusautomaatioon, robotiikkaan, CNC-laitteisiin, puolijohdekoneisiin ja muihin tarkkuusliikesovelluksiin.
Sisällysluettelo
- Mikä on servomoottorin piirilevy?
- Miksi PCB on niin tärkeä servomoottorijärjestelmässä?
- Mitä toimintoja servomoottorin piirilevy suorittaa?
- Mitkä suunnittelutekijät määräävät servomoottorin piirilevyn luotettavuuden?
- Kuinka PCB-materiaalit pitäisi valita?
- Kuinka servomoottorin piirilevy voi hallita lämpöä?
- Kuinka signaalin eheyttä ja EMC:tä voidaan parantaa?
- Kuinka luotettava servomoottorin piirilevy valmistetaan?
- Mitä testausta servomoottorin piirilevylle tulisi tehdä?
- Missä servomoottorin piirilevyjä käytetään?
- Kuinka ostajat voivat valita oikean servomoottorin piirilevyn valmistajan?
- Miksi valita Shenzhen Aisen Electronics Co., Ltd.?
- Usein kysytyt kysymykset
- Johtopäätös

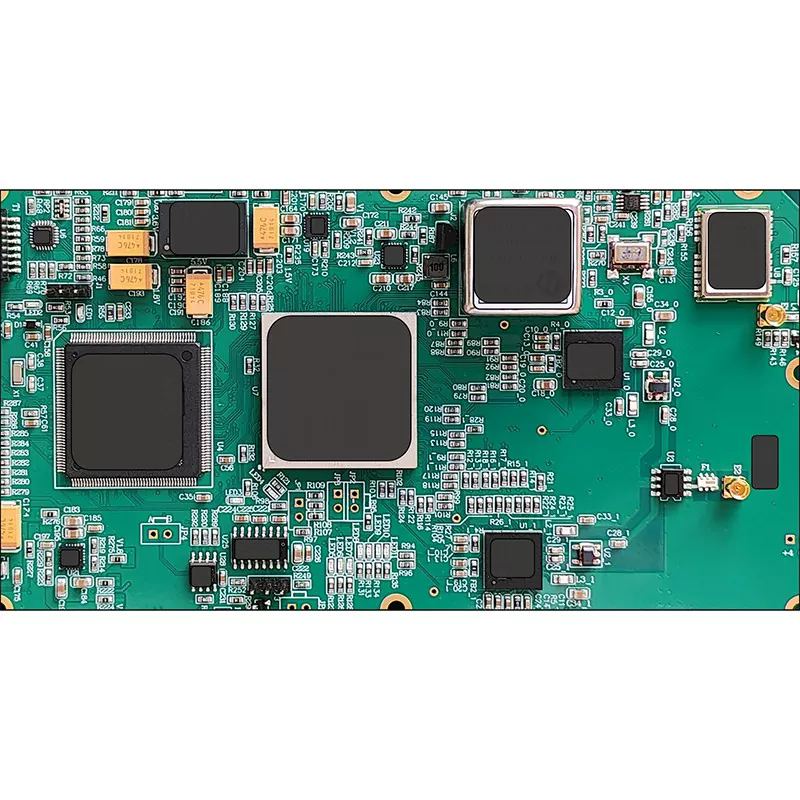

1. Mikä on servomoottorin piirilevy?
Servomoottorin piirilevy on erikoistunut piirilevy, joka on kehitetty servokäytöille, servoohjaimille, moottorin ohjausyksiköille ja tarkkuusliikejärjestelmille. Toisin kuin yleiskäyttöinen ohjauspiirilevy, sen on usein pystyttävä käsittelemään samanaikaisia suurvirran voimansiirron, nopean kytkennän, herkkien palautesignaalien, viestintäliitäntöjen, lämmönhallinnan ja sähkömagneettisen yhteensopivuuden vaatimuksia.
Tyypillisessä servojärjestelmässä moottori on vain osa täydellistä liikkeenohjausarkkitehtuuria. Säädin määrittää halutun liikkeen, servokäyttö käsittelee ohjaustietoja ja syöttää sähköä moottorille, kun taas kooderi tai muu palautelaite raportoi jatkuvasti moottorin asennon, nopeuden tai toimintatilan. Piirilevy tarjoaa sähköinfrastruktuurin, jonka avulla nämä eri toiminnot voivat toimia yhdessä.
Tämä tekee piirilevyn suorituskyvystä suoraan tärkeän liikkeen tarkkuuden ja järjestelmän vakauden kannalta. Riittämättömän virtakapasiteetin omaava piirilevy voi ylikuumentua. Huonosti reititetyt kooderisignaalit voivat olla herkkiä häiriöille. Riittämätön eristys teho- ja ohjauspiirien välillä voi aiheuttaa sähköistä kohinaa. Heikot juotosliitokset tai sopimattomat materiaalit voivat heikentää luotettavuutta jatkuvassa teollisessa käytössä.
Tästä syystä servomoottorin piirilevyjen valmistus vaatii enemmän kuin pelkän piirikuvion toistamisen. Levy on suunniteltava lopullisen laitteen sähköisten, mekaanisten, lämpö- ja ympäristöolosuhteiden mukaan.
2. Miksi piirilevy on niin tärkeä servomoottorijärjestelmässä?
Servojärjestelmät on suunniteltu ohjattuun ja toistettavaan liikkeeseen. Sovellukset, kuten robottipaikannus, CNC-työstö, automatisoitu kokoonpano, puolijohteiden valmistus ja tarkkuusmateriaalinkäsittely, voivat vaatia nopeaa kiihdytystä, hidastamista, toistuvia suunnanmuutoksia ja jatkuvaa palautetta.
Näiden toimintojen aikana piirilevy voi kokea huomattavaa sähköistä ja lämpörasitusta. Kortin on säilytettävä vakaat liitännät, vaikka virta muuttuu nopeasti ja kytkentäkomponentit synnyttävät lämpöä ja sähkömagneettista kohinaa.
Hyvin suunniteltu servomoottorin piirilevy auttaa ratkaisemaan useita asiakkaiden yleisiä kipukohtia:
- Odottamaton moottorin epävakaus:Oikea virranjako ja signaalin reititys auttavat ylläpitämään johdonmukaista sähköistä käyttäytymistä.
- Paikannusvirheet:Ohjattu reititys ja asianmukainen maadoitus voivat suojata enkooderi- ja takaisinkytkentäsignaaleja häiriöiltä.
- Lämpöongelmat:Raskas kupari, lämpöläpiviennit, kuparitasot ja sopivat materiaalit voivat parantaa lämmönsiirtoa.
- Viestintähäiriöt:Oikea impedanssi ja signaalin erotus tukevat luotettavia teollisia tiedonsiirtorajapintoja.
- Tuotannon epäjohdonmukaisuus:Hallitut valmistus- ja tarkastusprosessit vähentävät eroja erien välillä.
- Pitkät kehityssyklit:Varhainen suunnittelutarkastus voi tunnistaa valmistettavuusongelmia ennen tuotannon aloittamista.
Piirilevy toimii siksi kriittisenä linkkinä sähkötehon, ohjauslogiikan, takaisinkytkentälaitteiden ja ulkoisten viestintäjärjestelmien välillä.
3. Mitä toimintoja servomoottorin piirilevy suorittaa?
Tarkka arkkitehtuuri vaihtelee moottorityypin, taajuusmuuttajan topologian, jännitteen, virran, tiedonsiirtoprotokollan ja laitevaatimusten mukaan. Servomoottorin piirilevy suorittaa kuitenkin yleensä useita toisiinsa kytkettyjä toimintoja.
| PCB-toiminto | Ensisijainen tarkoitus | Huoli luotettavuudesta |
|---|---|---|
| Tehonjako | Siirtää sähkötehoa käyttöpiireihin ja moottoriin liittyviin komponentteihin | Virran tiheys ja lämpötilan nousu |
| Moottorin ohjaus | Tukee kytkentä- ja ohjauspiirejä | Kytkentämelu ja sähköinen rasitus |
| Palautteen käsittely | Käsittelee kooderin ja anturin tiedot | EMI ja signaalin eheys |
| Viestintä | Yhdistää asemat ohjaimiin ja teollisuusverkkoihin | Kohina, impedanssi ja maadoitus |
| Lämmönhallinta | Siirtää lämmön pois suuritehoisista komponenteista | Kuumat kohdat ja materiaalin hajoaminen |
Koska nämä toiminnot ovat yhteydessä toisiinsa, yhdellä alueella tehdyt piirilevyasettelupäätökset voivat vaikuttaa toisen alueen suorituskykyyn. Esimerkiksi tehojäljettä ei pitäisi tarkastella itsenäisesti läheisestä matalan tason takaisinkytkentäpiiristä.
4. Mitkä suunnittelutekijät määräävät servomoottorin piirilevyn luotettavuuden?
Luotettava servomoottorin piirilevyn suunnittelu alkaa todellisten käyttöolosuhteiden ymmärtämisestä sen sijaan, että valitaan vakiokortti. Useat tekniset parametrit ansaitsevat erityistä huomiota.
Nykyinen kantokykyon yksi ensimmäisistä huomioista. Jäljen leveyden, kuparin paksuuden, tasorakenteen, kauttakulkukonfiguraation ja liittimen valinnan tulee vastata odotettua käyttövirtaa ja transienttiolosuhteita.
Kerrosten pinoaminenon yhtä tärkeä monimutkaisille levyille. Monikerroksinen rakenne voi tarjota erilliset teho- ja maatasot, parantaa reititystiheyttä, lyhentää paluureittejä ja luoda paremman eron herkkien ja suuritehoisten piirien välillä.
Palautteen reititysansaitsee erityiskohtelun, koska kooderin signaalit voivat olla huomattavasti herkempiä häiriöille kuin tehopiirit. Lyhyemmät signaalireitit, sopivat vertailutasot, ohjattu reititys ja tehokkaat maadoitusstrategiat voivat auttaa ylläpitämään signaalin laatua.
Mekaaniset rajoituksettulee myös harkita. Servokäytöillä voi olla tiukat kotelon mitat, liittimien sijainnit, asennusreikien vaatimukset ja komponenttien korkeusrajoitukset. Sähköisesti oikea, mutta mekaanisesti yhteensopimaton piirilevy voi silti aiheuttaa kalliita uudelleensuunnittelua.
Vaativissa sovelluksissa insinöörien tulee arvioida:
- Käyttöjännite ja virta
- Huippu- ja jatkuva kuormitusolosuhteet
- Vaihtotaajuus
- Ympäristön ja komponenttien lämpötilat
- Moottorin palautearkkitehtuuri
- Viestintäprotokollat
- Levyjen mitat ja asennusvaatimukset
- Odotettu käyttöikä
- Tuotantomäärä
- Pakollinen tarkastus ja testaus
5. Miten PCB-materiaalit tulisi valita?
Materiaalin valinnan tulee perustua todelliseen käyttöympäristöön ja sähkövaatimuksiin sen sijaan, että valittaisiin vain edullisin alusta.
| Materiaali tai rakenne | Tyypillinen etu | Mahdollinen sovellus |
|---|---|---|
| Vakio FR-4 | Tasapainoinen sähköinen ja mekaaninen suorituskyky | Yleinen teollinen servoohjaus |
| High-TG FR-4 | Parempi lämmönkestävyys | Korkeamman lämpötilan laitteet |
| Raskas kuparipiirilevy | Korkeampi virransiirtokyky | Tehointensiiviset moottorikäytöt |
| Alumiinipohjainen piirilevy | Tehostettu lämmönpoisto | Lämpöä vaativat mallit |
| Korkeataajuinen materiaali | Ohjatut suurten nopeuksien sähköiset ominaisuudet | Nopeat viestintäosat |
Materiaalin valinnassa tulee ottaa huomioon myös dielektriset ominaisuudet, lämpöteho, mekaaninen stabiilisuus, levyn paksuus, kuparivaatimukset ja suunniteltu valmistusprosessi.
6. Kuinka servomoottorin piirilevy voi hallita lämpöä?
Lämmönhallinta on tärkeä näkökohta servoelektroniikassa, koska kytkinlaitteet, tehopuolijohteet, resistiiviset elementit ja muut komponentit voivat tuottaa huomattavaa lämpöä jatkuvan käytön aikana.
Liiallinen lämpötila voi nopeuttaa materiaalin ikääntymistä, lisätä komponenttien jännitystä, muuttaa sähköisiä ominaisuuksia ja heikentää pitkän aikavälin luotettavuutta. Lämpösuunnittelu on siksi aloitettava piirilevyn suunnitteluvaiheessa.
Yleisiä lähestymistapoja ovat:
- Kuparin paksuuden lisääminen:Raskaampi kupari voi tukea suurempaa virtaa ja jakaa lämpöä tehokkaammin.
- Lämpöputkien käyttö:Läpiviennit voivat siirtää lämpöä piirilevykerrosten välillä sopivaa lämpöpolkua kohti.
- Suurten kuparialueiden luominen:Oikeat kuparitasot voivat auttaa levittämään lämpöä ja vähentämään paikallisia kuumia kohtia.
- Komponenttien sijoittelun optimointi:Tehokkaat komponentit tulee sijoittaa lämpökäyttäytymistä ja ilmavirtaa ajatellen.
- Sopivien materiaalien valinta:Korkean TG:n tai erikoisalustat voivat olla sopivia korkean lämpötilan sovelluksiin.
- Kuparin jakautumisen tasapainotus:Oikea kuparitasapaino voi auttaa parantamaan valmistuksen yhtenäisyyttä ja levyn vakautta.
Lämpöteho tulee arvioida yhdessä kotelon, jäähdytysmenetelmän, ilmavirran, komponenttien valinnan ja odotetun käyttöjakson kanssa. Piirilevy ei voi yksin kompensoida riittämätöntä järjestelmätason jäähdytysstrategiaa.
7. Miten signaalin eheyttä ja EMC:tä voidaan parantaa?
Servojärjestelmät sisältävät kaksi olennaisesti erilaista sähköistä ympäristöä: korkean energian kytkentä- ja tehopiirit sekä matalan tason ohjaus- ja takaisinkytkentäpiirit. Näiden verkkotunnusten järjestäminen asianmukaisesti on välttämätöntä.
Kytkentäkohina ja epäsuotuisat paluuvirtareitit voivat vaikuttaa lähettimen takaisinkytkentään, anturisignaaleihin, CAN:iin, RS485:een, teolliseen Ethernetiin ja muihin tiedonsiirtoliitäntöihin.
Useat PCB-käytännöt voivat auttaa vähentämään näitä riskejä:
- Erota herkkä signaalin reititys suurvirran kytkentäpoluista.
- Tarjoa asianmukaiset vertailutasot kriittisille signaaleille.
- Pidä suurtaajuiset virtasilmukat kompaktina.
- Käytä sopivia maadoitus- ja paluupolkustrategioita.
- Ohjaa impedanssia siellä, missä liitäntä sitä vaatii.
- Minimoi tarpeettomat läpiviennit ja katkokset nopeilla reiteillä.
- Sijoita suodatus- ja suojakomponentit lähelle asianmukaisia liitäntöjä.
- Tarkista liittimen sijoitus tarpeettoman kytkennän vähentämiseksi.
Nämä tekniikat eivät poista kaikkia EMC-ongelmia, koska lopullinen sähkömagneettinen käyttäytyminen riippuu myös kaapeleista, liittimistä, kotelon suunnittelusta, maadoituksesta, moottorin ominaisuuksista ja järjestelmän asennuksesta. Siitä huolimatta huolellisesti suunniteltu piirilevy tarjoaa vahvan perustan luotettavalle järjestelmätason suorituskyvylle.
8. Kuinka luotettava servomoottorin piirilevy valmistetaan?
Valmistuksen laatu voi olla yhtä tärkeä kuin alkuperäinen piirisuunnittelu. Teknisesti erinomainen asettelu voi silti epäonnistua, jos poraus, kerrosten kohdistus, kuparipinnoitus, juottaminen tai tarkastus ovat huonosti hallittuja.
Hallittu tuotantoprosessi sisältää yleensä seuraavat vaiheet:
- Tekninen katsaus:Gerber-tiedostot, tekniset tiedot, pinoaminen, materiaaliluettelo, piirustukset ja erityisvaatimukset tarkistetaan ennen tuotantoa.
- Materiaalin valmistelu:Alusta- ja kuparimateriaalit valitaan hyväksyttyjen eritelmien mukaan.
- Sisäkerroksen piirin muodostus:Kuvaus ja syövytys luovat tarvittavat sisäiset piirikuviot monikerroksisille levyille.
- Kerroslaminointi:Sisäkerrokset liimataan kontrolloidussa lämpötilassa ja paineessa.
- CNC-poraus:Läpivientireiät ja läpiviennit valmistetaan teknisten tietojen mukaan.
- Kuparipinnoitus:Johtavaa kuparia kerrostetaan luotettavien kerrosten välisten yhteyksien luomiseksi.
- Ulkokerroksen käsittely:Ulkoiset piirit muodostetaan ja tarkastetaan.
- Juotosmaski ja pintakäsittely:Asianmukaiset suoja- ja kosketuspinnat on tehty.
- Sähköinen testaus:Jatkuvuus ja eristys tarkistetaan tarpeen mukaan.
- Lopputarkastus:Mitat, ulkonäkö, valmistus ja asiakaskohtaiset vaatimukset tarkistetaan.
Monimutkaisissa Servo Motor PCB -projekteissa tekninen tarkastus ennen massatuotantoa on erityisen arvokasta. Mahdolliset ongelmat, jotka liittyvät jäljen leveyteen, reiän kokoon, lämpörakenteisiin, komponenttien välyksiin tai pinoamiseen, voidaan usein tunnistaa ennen kuin niistä tulee tuotantoongelmia.
9. Mitä testauksia servomoottorin piirilevylle tulisi tehdä?
Testausvaatimukset riippuvat levyn toiminnasta ja asiakkaan spesifikaatioista. Automaattisen tarkastuksen, sähkötestauksen ja mittavarmennusten yhdistelmä voi tarjota tehokkaamman tuotannonohjauksen kuin pelkkä visuaalinen tarkastus.
| Tarkastus tai testi | Mitä se auttaa varmistamaan |
|---|---|
| AOI | Piirikuvio ja kokoonpanoon liittyvät visuaaliset viat |
| Lentävä luotaintesti | Sähköliitännät ja mahdolliset avoimet tai oikosulut |
| Sähkötestaus | Jatkuvuus ja eristys vaatimusten mukaan |
| Mittatarkastus | Levyn mitat, reikien sijainnit ja mekaaninen vaatimustenmukaisuus |
| Ulkonäön tarkastus | Pinnan laatu ja valmistustyö |
| Toiminnallinen testaus | Järjestelmäkohtainen toiminta, kun PCBA-testaus on mukana |
Kootuissa Servo Motor PCB -tuotteissa toiminnan tarkastus voi olla erityisen hyödyllinen, koska se arvioi kortin suhteessa sen suunniteltuun toimintatapaan sen sijaan, että tarkastettaisiin vain yksittäisiä sähköliitäntöjä.
10. Missä servomoottorin piirilevyjä käytetään?
Servomoottorin piirilevy -tekniikka on merkityksellinen aina, kun tarvitaan tarkkaa, toistettavaa, elektronisesti ohjattua liikettä. Tyypillisiä sovelluksia ovat:
- Teollisuusautomaatio:Servokäytöt, automatisoidut tuotantolaitteet, kuljetinjärjestelmät ja liikkeenohjaimet.
- Robotiikka:Robottiaseet, automatisoidut ohjatut laitteet, paikannusalustat ja yhteistyöautomaatio.
- CNC-koneet:Koordinoitua ja tarkkaa liikettä vaativat työstökoneet.
- Puolijohdelaitteet:Kiekkojen käsittely-, tarkastus-, käsittely- ja tarkkuuspaikannusjärjestelmät.
- Lääketieteellinen automaatio:Hallittua liikettä vaativat automatisoidut laitteet ja tarkkuusmekanismit.
- Pakkauskoneet:Nopea synkronoitu liike ja tarkka paikannus.
- Älykäs valmistus:Älykkäät tuotantojärjestelmät, jotka yhdistävät liikkeenohjauksen ja teollisen viestinnän.
- Tarkkuusinstrumentit:Laitteet, joissa toistettavuus ja palautteen tarkkuus ovat tärkeitä.
Tarkka piirilevyarkkitehtuuri tulee aina sovittaa laitteen sähköisiin eritelmiin ja ympäristöolosuhteisiin sen sijaan, että oletetaan, että yksi yleiskorttimalli sopii jokaiseen servosovellukseen.
11. Kuinka ostajat voivat valita oikean servomoottorin piirilevyn valmistajan?
Toimittajan valinta pelkän piirilevyhinnan perusteella voi aiheuttaa myöhemmin piilokustannuksia. Servosovelluksissa ostajien tulee arvioida suunnittelukyky, valmistuksen johdonmukaisuus, testausresurssit, materiaalivaihtoehdot ja tuotannon skaalautuvuus.
Käytännön toimittajan arvioinnin tarkistuslista sisältää:
- Kokemusta teollisista ja liikkeenohjaussovelluksista
- Kyky valmistaa monikerroksisia piirilevyjä
- Mahdollisuus raskaisiin kuparimalleihin tarvittaessa
- HDI- tai suuritiheyksinen reitityskokemus pienikokoisille tuotteille
- Sopivat materiaali- ja pintakäsittelyvaihtoehdot
- Tekninen tuki ennen tuotantoa
- AOI- ja sähkötestausmahdollisuus
- PCBA:n kokoonpano- ja toimintatestausvaihtoehdot
- Prototyyppi- ja pientuotantotuki
- Skaalautuva kapasiteetti volyymituotantoon
- Dokumentoidut laadunhallintamenettelyt
- Selkeä viestintä teknisten muutosten aikana
On myös hyödyllistä antaa täydelliset tekniset tiedot tarjouksen yhteydessä. Gerber-tiedostot, BOM-tiedot, pinoamisvaatimukset, kokoonpanopiirustukset, levyn mitat, kuparivaatimukset, pinnan viimeistely, käyttöolosuhteet ja testausvaatimukset voivat auttaa valmistajaa tekemään tarkemman teknisen arvion.
12. Miksi valita Shenzhen Aisen Electronics Co., Ltd.?
Shenzhen Aisen Electronics Co., Ltd.tarjoaa räätälöityä piirilevy- ja piirilevyvalmistusta vaativiin elektroniikkasovelluksiin. Sen Servo Motor PCB -ratkaisut on tarkoitettu teollisuusautomaatioon, robotiikkaan, CNC-koneisiin, puolijohdelaitteisiin ja tarkkuusliikeohjaussovelluksiin.
Valmistusmenetelmä yhdistää piirilevyjen valmistuksen, teknisen tarkastelun, kokoonpanon, komponenttien hankinnan, tarkastuksen ja testauksen. Tämä integroitu rakenne voi auttaa asiakkaita vähentämään koordinaatiota useiden toimittajien välillä ja ylläpitämään parempaa johdonmukaisuutta prototyyppien kehittämisestä volyymituotantoon.
| Kyky | Saatavilla oleva tuki |
|---|---|
| PCB-kerroksen rakenne | Yksikerroksiset ja monikerroksiset piirilevyratkaisut |
| Erityinen PCB-tekniikka | HDI-, raskaskupari-, korkeataajuus-, alumiinipohjaiset ja jäykkä-flex-vaihtoehdot |
| Kuparin paksuus | Räätälöidyt kuparirakenteet virtaa vaativiin sovelluksiin |
| Pintakäsittely | ENIG-, HASL-, OSP-, upotushopea- ja upotustinavaihtoehdot |
| Kokoonpano | SMT, läpireiän kokoonpano, komponenttien hankinta ja PCBA-palvelut |
| Testaus | AOI, lentävä luotain, sähköinen ja toiminnallinen tarkastus vaatimusten mukaan |
Projekteissa, joihin liittyy suurvirtamoottorin ohjaus, kompakti monikerroksinen reititys, herkät palautesignaalit tai vaativat lämpöolosuhteet, varhainen viestintä piirilevyjen valmistajan ja suunnittelutiimin välillä voi olla erityisen arvokasta.
Sen sijaan, että asiakkaat käsittelisivät valmistusta viimeisenä vaiheena suunnittelun valmistumisen jälkeen, asiakkaat voivat ottaa piirilevyjen valmistajan mukaan suunnittelutarkastukseen. Tämä lähestymistapa voi paljastaa mahdollisia valmistettavuusongelmia, parantaa materiaalien valintaa, optimoida pinoavia rakenteita ja vähentää tarpeettomia prototyyppien iteraatioita.
13. Usein kysytyt kysymykset
Mihin servomoottorin piirilevyä käytetään?
Servomoottorin piirilevyä käytetään servokäytöissä ja liikkeenohjauslaitteissa tukemaan tehonjakoa, moottorin ohjausta, takaisinkytkennän käsittelyä, viestintää, signaalinhallintaa ja muita elektronisia toimintoja, joita tarvitaan ohjatun moottorin toiminnalle.
Mikä tekee servomoottorin piirilevystä eron tavallisesta ohjauspiirilevystä?
Servomoottorin piirilevyjen on usein mukauduttava nopeisiin virranvaihteluihin, kytkentäkohinaan, lämpörasitukseen, anturin herkkää palautetta ja reaaliaikaista viestintää. Niiden sähköasettelu ja materiaalivalinta vaativat siksi enemmän huomiota tehon eheyteen, signaalin eheyteen, lämmönhallintaan ja sähkömagneettiseen yhteensopivuuteen.
Voiko servomoottorin piirilevy käyttää monikerroksista rakennetta?
Kyllä. Monikerroksinen rakenne on usein hyödyllinen monimutkaisessa servoelektroniikassa, koska se tarjoaa lisää reititystilaa ja mahdollistaa teho-, maa- ja signaalirakenteiden tehokkaamman järjestämisen.
Milloin raskasta kuparia tulisi harkita?
Raskas kupari voi olla sopivaa, kun levyn täytyy kuljettaa suhteellisen suurta virtaa tai hallita merkittäviä tehoon liittyviä lämpökuormia. Vaadittu kuparin paksuus tulee määrittää todellisen virran, jälkigeometrian, lämpötilan nousun ja piirilevyn rakenteen perusteella.
Miten kooderin signaalit voidaan suojata häiriöiltä?
Huolellinen kerrosten suunnittelu, signaalien erottelu, asianmukainen maadoitus, kontrolloidut paluureitit, kompaktit suurvirtasilmukat ja sopiva liitäntäsuojaus voivat auttaa vähentämään häiriöitä. Kaapeli- ja järjestelmätason EMC-suunnittelu tulee myös harkita.
Voiko Shenzhen Aisen Electronics Co., Ltd. tarjota PCBA sekä paljaat PCB?
Kyllä. Shenzhen Aisen Electronics Co., Ltd. tarjoaa piirilevyjen valmistuksen yhdessä SMT-kokoonpanon, läpireiän kokoonpanon, komponenttien hankinnan, tarkastuksen ja testauksen kanssa projekteihin, jotka vaativat integroidun PCBA-ratkaisun.
Mitä tietoja tulee toimittaa, kun pyydetään tarjousta servomoottorin piirilevystä?
Hyödyllisiä tietoja ovat Gerber-tiedostot, BOM, piirilevyn mitat, kerrosten lukumäärä, kuparin paksuus, levyn paksuus, materiaalivaatimukset, pinnan viimeistely, pinoaminen, kokoonpanopiirustukset, komponenttitiedot, vuosimäärä ja mahdolliset erityiset sähkö- tai ympäristövaatimukset.
Voidaanko servomoottorin piirilevyjä räätälöidä eri moottorijärjestelmille?
Kyllä. Piirilevyn rakenne, materiaali, kuparin paksuus, kerrosten lukumäärä, reititysstrategia, liittimet, lämpösuunnittelu ja kokoonpanokokoonpano voidaan mukauttaa erilaisten servokäyttöjen ja liikkeenohjausjärjestelmien vaatimuksiin.
14. Johtopäätös
Luotettava servomoottorin piirilevy on paljon enemmän kuin elektronisten komponenttien alusta. Se on huolellisesti suunniteltu sähköinen alusta, jonka täytyy koordinoida tehoa, ohjausta, palautetta, viestintää, lämmönhallintaa ja mekaanisia vaatimuksia vaativassa liikkeenhallintaympäristössä.
Tärkeimpiä tekijöitä ovat sopiva piirilevyarkkitehtuuri, riittävä virtakapasiteetti, tehokas lämpösuunnittelu, ohjattu signaalin reititys, sopivat materiaalit, luotettavat kerrosten väliset liitännät, valmistuksen johdonmukaisuus ja kattava tarkastus. Kun näitä elementtejä tarkastellaan yhdessä, piirilevy voi tarjota vahvemman perustan tarkalle ja vakaalle servotoiminnalle.
Laitevalmistajien, automaatiointegraattoreiden, robotiikkayritysten, CNC-koneiden valmistajien ja muiden teollisuuselektroniikan kehittäjien kannalta kokeneen valmistuskumppanin valinta voi vähentää kehitysriskiä ja parantaa tuotannon yhtenäisyyttä.Shenzhen Aisen Electronics Co., Ltd.tukee räätälöityjä Servo Motor PCB- ja PCBA-projekteja suunnittelusta ja prototyyppituotannosta kokoonpanoon, testaukseen ja volyymivalmistukseen.
Tarvitsetko servomoottorin piirilevyn, joka on suunniteltu nykyisten, lämpö-, signaali- ja mekaanisten vaatimusten mukaan? Ota yhteyttä Shenzhen Aisen Electronics Co.,Ltd. tänään keskustellaksesi PCB-spesifikaatioistasi, pyytääksesi räätälöityä valmistusratkaisua jaota meihin yhteyttäammattimaiseen tukeen prototyypistä tuotantoon.
