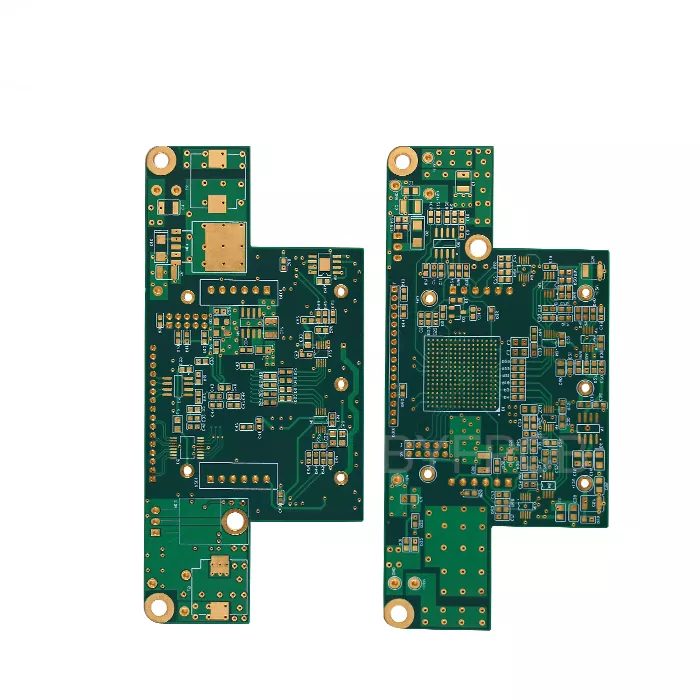

Infuusioneste ohjaa piirilevyä

Infuusiolaitteisto perustuu elektronisiin ohjausjärjestelmiin nesteen annostelun säätelyyn ja käyttöolosuhteiden valvontaan. Infuusionesteen ohjauspiirilevylevy vastaa useiden toimintojen koordinoinnista, mukaan lukien pumpun moottorin toiminta, anturin palaute, käyttöliittymäviestintä ja turvallisuusvalvonta.

Toisin kuin yleiset elektroniset piirilevyt, infuusioohjauspiirilevyjen on ylläpidettävä tarkkaa signaalinkäsittelyä toimiessaan yhdessä moottoreiden, antureiden ja virtapiirien kanssa. Mikä tahansa epävakaus signaalin lähetyksessä tai virransyötössä voi vaikuttaa nesteen ohjauksen tarkkuuteen.

Aisen Electronics Co., Ltd. tarjoaa räätälöityjä piirilevyjen valmistuspalveluita infuusiolaitteiden valmistajille, jotka tukevat sekä prototyyppien kehitystä että tuotantovaatimuksia. Suunnittelutiimimme keskittyy piirilevyrakenteisiin, jotka vastaavat lääketieteellisten nesteiden ohjaussovellusten sähköisiä ja mekaanisia vaatimuksia.

PCB-suunnittelu moottorin ohjaukseen ja anturien takaisinkytkentään

Infuusiojärjestelmän ohjaustarkkuus riippuu suuresti piirilevyn, moottoriohjaimen ja tunnistusanturien välisestä vuorovaikutuksesta. Piirilevyn on toimitettava vakaat signaalit ohjausyksikön ja mekaanisten komponenttien välillä minimoiden samalla tehokytkennän ja moottorin toiminnan aiheuttamat häiriöt.

Infuusionesteen ohjaussovelluksissa piirilevyn suunnittelu vaatii yleensä huolellista harkintaa piirien erottamisesta, signaalin reitityksestä, maadoitusrakenteesta ja komponenttien sijoittelusta. Aisen Electronics työskentelee asiakkaiden kanssa arvioidakseen piirilevyjen asetteluja ja valmistusvaatimuksia, mikä auttaa parantamaan tuotannon toteutettavuutta ennen valmistusta.

Signaalin vakaus kompakteissa lääketieteellisissä elektronisissa laitteissa

Nykyaikaiset infuusiolaitteet yhdistävät usein useita elektronisia toimintoja rajoitettuun sisätilaan. Infuusionesteen ohjauspiirilevyn on sovitettava prosessointipiirit, tietoliikennemoduulit, teho-osat ja anturiliitännät signaalin laatuun vaikuttamatta.

Hyvin suunniteltu kerrosrakenne auttaa erottamaan herkät signaalireitit tehopiireistä ja vähentää mahdollisia häiriöitä käytön aikana. Aisen Electronics tukee monikerroksisten piirilevyjen valmistusta kontrolloidulla impedanssilla sovelluksissa, joissa vaaditaan vakaata sähköistä suorituskykyä.

Monikerroksisten piirilevyjen valmistus infuusiolaitteita varten

Infuusion ohjausjärjestelmät vaativat yleensä monikerroksisia piirilevyjä, koska erilaiset toiminnalliset piirit tarvitsevat erillisen reititystilan. Tehopiirit, ohjaussignaalit ja tietoliikennelinjat voidaan järjestää optimoitujen kerrosrakenteiden avulla sähköisen suorituskyvyn ja valmistuksen johdonmukaisuuden parantamiseksi.

Aisen Electronics tarjoaa piirilevyjen valmistusta yksinkertaisista yksikerroksisista levyistä monimutkaisiin monikerroksisiin malleihin. Valmistuskykymme tukee suuritiheyksisiä asetteluja, joita käytetään lääketieteellisissä elektronisissa laitteissa.

Sopiva piirilevyrakenne riippuu tekijöistä, kuten piirin monimutkaisuudesta, komponenttitiheydestä, tehovaatimuksista ja asennustilasta.

PCB-kokoonpanotuki infuusion ohjauslaitteille

Lääketieteellisten laitteiden valmistajille piirilevyjen tuotantoon liittyy usein sekä paljaslevyjen valmistusta että elektroniikkakokoonpanoa. Aisen Electronics tarjoaa PCBA-palveluita koko valmistusprosessin tukemiseksi.

Kokoonpano-ominaisuuksiimme kuuluvat SMT-sijoittelu, läpireiän läpivientikomponenttien kokoonpano, komponenttien hankintatuki ja sähkötestaukset. Yhdistämällä piirilevyjen valmistus- ja kokoonpanopalvelut asiakkaat voivat vähentää useiden toimittajien välistä koordinaatiota tuotekehityksen ja tuotannon aikana.

Laadunvalvonta infuusiopiirilevytuotannon aikana

Johdonmukaisuus on tärkeää lääketieteellisille elektroniikkatuotteille, koska piirilevyjen suorituskyky riippuu jokaisesta valmistusvaiheesta materiaalin valmistelusta lopputarkastukseen.

Aisen Electronics valvoo keskeisiä tuotantoprosesseja, mukaan lukien materiaalin tarkastus, sisäkerroksen käsittely, laminointi, poraus, kuparipinnoitus, juotosmaskin levitys ja pinnan viimeistely.

Ennen toimitusta valmiille levyille tehdään tarkastusmenettelyt, kuten AOI-tarkastus, sähkötestaus ja lopullinen visuaalinen tarkastus. Valmistuskirjanpitoa ylläpidetään tuotannon seurannan ja laadunhallinnan tukemiseksi.

Pintakäsittelyn valinta

Piirilevyn pinnan viimeistely vaikuttaa juotoksen suorituskykyyn, komponenttien liitäntöjen luotettavuuteen ja pitkäaikaiseen säilytykseen.

Aisen Electronics tarjoaa erilaisia ​​pintakäsittelyvaihtoehtoja asiakkaan käyttötarpeen mukaan. ENIG valitaan yleisesti hienojakoisille komponenteille, koska se tarjoaa tasaisen pinnan, joka sopii tarkkuuskokoonpanoon. OSP:tä voidaan käyttää vakiosovelluksissa, joissa kustannustehokkuus on tärkeää, kun taas kovakulta sopii liitinalueille, jotka vaativat toistuvaa kosketusta.

Pintakäsittelyn valinta arvioidaan piirilevyn suunnittelun, kokoonpanotavan ja odotettavissa olevien käyttöolosuhteiden mukaan.

Tekninen tuki

Testauksessa oikein toimiva piirilevyrakenne voi silti kohdata valmistushaasteita massatuotannon aikana. Komponenttien väliin, reititystiheyteen, kokoonpanoprosessiin tai materiaalien valintaan liittyvät ongelmat voivat vaikuttaa tuotannon tehokkuuteen.

Aisen Electronics tarjoaa suunnittelutukea tuotekehityksen aikana, mukaan lukien piirilevyjen valmistettavuuden tarkastelu, pinoamisen arviointi ja tuotannon valmisteluanalyysi.

Tunnistamalla mahdolliset valmistusriskit ennen tuotantoa asiakkaat voivat parantaa suunnittelun vakautta ja lyhentää siirtymistä prototyypistä volyymivalmistukseen.

Sovellukset

Aisen Electronics valmistaa piirilevyratkaisuja elektroniikkajärjestelmiin, joita käytetään:

• Lääketieteelliset infuusiopumput
• Lääkkeiden jakelulaitteet
• Nesteen valvontalaitteet
• Laboratorion nesteenhallintajärjestelmät
• Lääketieteelliset elektroniset ohjausyksiköt

Eri sovellukset vaativat erilaisia ​​piirilevyrakenteita ohjaustoimintojen, toimintaympäristön ja tuotesuunnittelun vaatimusten perusteella.

Usein kysytyt kysymykset

Mikä on infuusion ohjauspiirilevyn päätehtävä?

Infuusioohjauspiirilevy hallitsee ohjausprosessorin, moottorin käyttöjärjestelmän, antureiden ja hälytyspiirien välistä tiedonsiirtoa. Se auttaa laitteita ylläpitämään tarkan nesteen annostelun ja seuraamaan toimintatilaa.

Mitä PCB-tekniikkaa käytetään yleisesti infuusiolaitteissa?

Monikerroksista PCB-tekniikkaa käytetään yleisesti, koska infuusiolaitteet vaativat useita piiritoimintoja kompaktissa tilassa. Kerrosrakenteet auttavat erottamaan virtapiirejä, ohjaussignaaleja ja herkkiä anturilinjoja.

Voiko Aisen Electronics valmistaa räätälöityjä infuusiopiirilevyjä?

Kyllä. Aisen Electronics tarjoaa räätälöityjä piirilevyjen valmistusta asiakkaan Gerber-tiedostojen, piirustusten, spesifikaatioiden ja kokoonpanovaatimusten perusteella.

Tarjoaako Aisen Electronics piirilevyjen kokoonpanopalveluita?

Kyllä. Tarjoamme piirilevyjen kokoonpanopalveluita, mukaan lukien SMT-kokoonpanon, läpireiän kokoonpanon, komponenttien hankinnan ja tuotannon testaustuen.

Miten Aisen Electronics hallitsee piirilevytuotannon laatua?

Laadunvalvonta suoritetaan koko valmistusprosessin ajan, mukaan lukien saapuvien materiaalien tarkastus, prosessin valvonta, AOI-tarkastus, sähkötestaus ja lopputarkastus ennen toimitusta.
