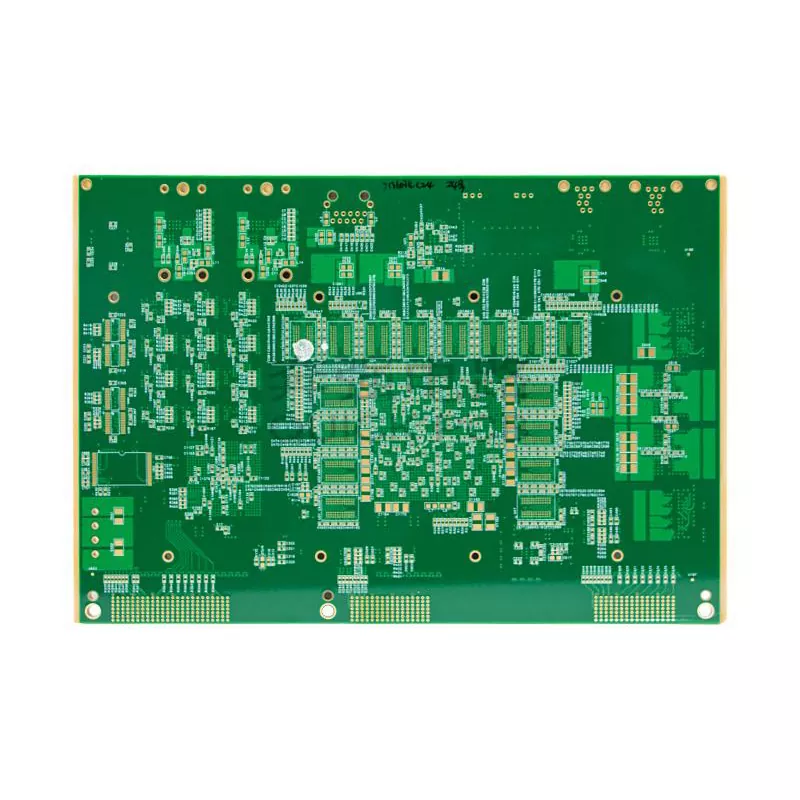

Läpimurtoja ilmailupiirilevytekniikassa ja markkinoiden laajentaminen

Maailmanlaajuisen kaupallisen avaruustutkimuksen siirtyessä intensiivisten laukaisujen ajanjaksoon, painettujen piirilevyjen (PCB) teollisuus, joka toimii ilmailun elektronisten järjestelmien "kehyksenä", on läpikäymässä perusteellisia muutoksia. Vuoden 2026 ensimmäisellä neljänneksellä useat keskeiset teknologiat ja alan kehitystyöt paljastivat tämän alan viimeisimmät edistysaskeleet: CubeSats-laitteiden rigid-flex-integroidun (Rigid-Flex) aurinkopaneelien onnistuneesta todentamisesta kansallisen standardin nopeutettuun muotoiluun kiinalaisen ilmailun käyttämille mikroaalto-PCB-levyille sekä yksittäisten avaruuslaitteiden toimitusketjujen uudelleenkonfigurointiin. räätälöinti korkean luotettavuuden ja skaalautuvan valmistuksen uuteen vaiheeseen.

I. Teknologinen innovaatio: IntegroituJäykkä-joustava piirilevySaavutti avaruuslentojen todentamisen ensimmäistä kertaa

"Acta Astronautica" -lehdessä tammikuussa 2026 julkaistu tutkimus paljasti, että Australian Binar Space Program -tiimi suoritti menestyksekkäästi maailman ensimmäisen kiertoradalla suoritettavan lentotestin käyttöönotettavissa olevalla aurinkopaneelilla kuutiosatelliittia varten, joka perustuu jäykkään joustavaan PCB:hen. Tätä tekniikkaa sovellettiin kolmeen 1U:n kuutioon (Binar-2, 3, 4), jotka otettiin käyttöön kansainväliseltä avaruusasemalta 29. elokuuta 2024 ja jotka suorittivat kahden kuukauden mittaisen tehtävän.

Tämän suunnittelun keskeinen läpimurto on sekä jäykkien että joustavien piirilevyjen hyödyntäminen rakenteellisen tuen, piirien yhteenliittämisen ja saranatoimintojen saavuttamiseksi samanaikaisesti. Käyttämällä nikkeli-titaani-muotoista muistiseosta (Nitinol) ohjaajana tämä aurinkopaneeli ei ainoastaan ​​täytä 1U CubeSats -laitteen tiukat tilavuusrajoitukset, vaan saavuttaa myös paljon suuremman tehotiheyden kuin perinteisillä pakatuilla aurinkopaneeleilla. Tutkimus osoittaa, että tämä suunnittelu siirtää suuren määrän valmistus- ja laadunvarmistustyötä piirilevyjen valmistajille, mikä vähentää merkittävästi mikrosatelliittien kokoonpanon monimutkaisuutta.

Tämä saavutus on vahvistanut jäykkien ja joustavien piirilevyjen luotettavuuden äärimmäisissä avaruusympäristöissä, mikä tarjoaa toteuttamiskelpoisen polun monien pienten satelliittikonstellaatioiden edullisille ja integroiville energiajärjestelmille tulevaisuudessa. Tämä malli on kestänyt menestyksekkäästi yli 100 maankäyttösyklin testiä ja tärinäympäristöä laukaisuvaiheen aikana, mikä osoittaa joustavien piirilevyjen potentiaalin avaruusmekanismien ydinkomponentteina.

II. Johtava standardien suhteen: Kiinan ilmailuteollisuus nopeuttaa mikroaaltopiirilevyjen kansallisten standardien kehittämistä

Teknologian toistuessa nopeita iteraatioita, myös standardointityöt etenevät samanaikaisesti. Helmikuussa 2026 kansallinen ilmailuteknologian ja sen sovellusstandardien komitea aloitti kansallisen "Specification for Microwave Rigid Printed Circuit Boards for Aerospace Applications" -standardin laatimisen. Hankkeen kesto on 18 kuukautta.

Tämän standardin on laatinut Beijing Aerospace Guanghua Electronic Technology Co., Ltd. Sen tarkoituksena on täyttää mikroaaltotaajuuskaistaa koskeva aukko olemassa olevassa "Aerospace Products -tuotteiden painettujen piirilevyjen yleisissä eritelmissä" (GB/T 39342-2020). Standardissa määritellään ensimmäistä kertaa selkeästi ilmailu- ja avaruuskäyttöön tarkoitettujen mikroaaltopiirilevyjen taajuusalue 1-100 GHz, joka kattaa nykyisen valtavirran Ka-kaistan (10-40 GHz) ja tulevaisuuden korkeamman taajuusalueen sovellusvaatimukset.

On syytä huomata, että tämä standardi asettaa joukon tiukkoja vaatimuksia ilmailun erityisympäristölle: mukaan lukien lankojen sidostyynyjen ulkonäkö- ja luotettavuusstandardit, hartsin agglomeroinnin hyväksymiskriteerit, kokonaisannoksen säteilytystestien vaatimukset ja sähkölujuuden testausmenetelmät matalapaineisissa olosuhteissa. Lisäksi standardiin on lisätty QR-koodin jäljitettävyysvaatimukset täyttämään laadunvalvonnan tarpeet ilmailu- ja avaruustuotteiden koko elinkaaren ajan.

Tämän standardin käyttöönotto tarjoaa yhtenäisen teknisen perustan kaupallisten satelliittien laajamittaiselle valmistamiselle maassamme ja edistää ilmailu- ja avaruuspiirilevyjen muuntamista "yksi satelliitti, yksi kortti" mukautetusta mallista standardoituun ja modulaariseen tuotantoon.

III. Markkinamaisema: Tekoälyn ja ilmailun kaksoisveto, huippuluokan piirilevyjen kysyntä kasvaa

Prismarkin tuoreimman vuoden 2026 ensimmäisen vuosineljänneksen raportin mukaan globaalit piirilevymarkkinat kasvoivat vuonna 2025 merkittävästi 15,8 % ja olivat 85,2 miljardia dollaria. Sen odotetaan kasvavan edelleen 12,5 % 95,8 miljardiin dollariin vuonna 2026. Niiden joukossa ilmailu- ja puolustuspiirilevymarkkinat ovat kasvaneet tasaisesti 1,36 miljardista dollarista vuonna 2025, ja sen odotetaan nousevan 1,59 miljardiin dollariin vuonna 2030, ja vuotuinen kasvuvauhti on 3,2 %.

Markkinatutkimuslaitokset ovat huomauttaneet, että sotilas-/ilmailusektori on yksi kolmesta nopeimmin kasvavasta elektroniikkajärjestelmäsektorista vuosina 2025–2030, ja sen vuotuinen kasvuvauhti on 5,9 %, jäljessä vain palvelimia/tietotallennus (10,9 %) ja teollisuussektori (5,5 %). Tämä kasvu johtuu pääasiassa kahdesta tekijästä: yksi on maailmanlaajuisten matalan kiertoradan satelliittien (kuten "Kai Feng Constellation", GW Constellation ja SpaceX Starlink) nopeutunut käyttöönotto; toinen on miehittämättömien ilma-alusten (UAV) järjestelmien laaja käyttö sekä sotilaallisilla että kaupallisilla aloilla.

Tilastojen mukaan vuoden 2023 loppuun mennessä rekisteröityjen droonien määrä Yhdysvalloissa oli ylittänyt 855 000 ja droonien globaali markkina-arvo nousi 43 miljardiin dollariin. Jokaisessa dronissa ja satelliitissa PCB:tä käytetään jopa 20-30 kappaletta. Tämä valtava markkinoiden kasvu muokkaa alan maisemaa.

IV. Toimialan vastaus: toimitusketjun turvallisuus ja kapasiteetin laajentaminen

Vastauksena kasvavaan kysyntään globaalit piirilevyvalmistajat nopeuttavat kapasiteetin asettelun mukauttamista. Maaliskuussa 2026 intialainen DCX Systems ilmoitti tytäryhtiönsä Raneal Advanced Systemsin kautta erittäin suuren piirilevyjen kokoonpanolinjan laajentamisesta, joka pystyy käsittelemään suuria, jopa 55 tuuman pituisia piirilevyjä, pääasiassa puolustus- ja ilmailusovelluksiin. Yritys on saanut 2 miljardin rupian tilauksen erittäin suurten piirilevyjen kokoonpanoon, mikä osoittaa, että ilmailu- ja avaruuskäyttöön tarkoitettujen suurten piirilevyjen kysyntä on vahvaa.

Toimitusketjun turvallisuuden osalta yhdysvaltalainen TTM Technologies ilmoitti vuoden 2023 lopussa rakentavansa uuden ultrakorkeatiheyksisen korkeakerroksisen piirilevytehtaan Syracuseen, New Yorkiin, tavoitteenaan parantaa paikallistahuippuluokan piirilevytuotantokapasiteettia Pohjois-Amerikassa ja täyttää puolustus- ja ilmailualan kansalliset turvallisuusvaatimukset. Tästä tehtaasta kehitetään Pohjois-Amerikan edistyksellisin piirilevyjen valmistuskanta, mikä lyhentää korkealaatuisten tuotteiden toimitussykliä.

Kiinalaiset piirilevyyritykset ovat myös aktiivisesti laajentamassa läsnäoloaan ilmailualalla. Shennan Circuit on perustanut ensimmäisen kotimaisen älykkään tuotantolinjan ilmailukäyttöön tarkoitettuja piirilevyjä varten. Lasersuorakuvaustekniikalla se saavuttaa alimikronin tason tarkan johdotuksen, nostaen yhden erän tuotantokapasiteetin 5 000 kappaleeseen ja lisää tuotantotehokkuutta kahdeksan kertaa perinteisiin menetelmiin verrattuna. Huilei Co., Ltd. on kehittänyt standardoituja ilmailu-avaruuskäyttöön tarkoitettuja PCB-moduuleja, jotka voivat olla yhteensopivia yli 80 prosentin kaupallisista satelliittimalleista, mikä lyhentää tuotteen mukauttamisjaksoa kolmesta kuukaudesta 45 päivään.

V. Tekniset haasteet: Materiaalien ja prosessien rajojen rikkominen

Avaruuskäyttöön tarkoitettujen PCB-levyjen äärimmäiset olosuhteet asettavat materiaaleille ja prosesseille vaatimuksia, jotka ovat paljon siviilituotteiden vaatimuksia korkeampia.

Lämmönhallinta on ensisijainen haaste. Tyhjiöympäristössä konvektiivinen lämmönpoisto epäonnistuu, ja lämmönjohtamisesta ja säteilystä tulee ainoa lämmönsiirtokeino. Ilmailu-avaruuskäyttöön tarkoitetuissa PCB-levyissä käytetään tyypillisesti 2 unssin (oz) tai paksumpaa kuparikerrosta teho- ja maakerroksissa horisontaalisen lämmön leviämisen saavuttamiseksi, kun taas käytetään tiheää joukkoa lämpöläpivientiä lämmön ohjaamiseen lämmönpoistorakenteeseen.

Materiaalien valinta määrää suoraan luotettavuuden. Polyimidistä on tullut yli 250 °C:n lasittumislämpötilansa (Tg) ja erinomaisen tyhjiökaasunpoistosuorituskyvyn vuoksi suositeltu materiaali joustaville piirisubstraateille. Korkeataajuisissa mikroaaltopiireissä käytetään laajalti teflonin kaltaisia ​​materiaaleja, joilla on pieni dielektrisyysvakio (Dk) ja pieni häviökerroin, sekä keraamisia substraatteja (alumiinioksidi, alumiininitridi).

Kaasupäästöt ovat ainutlaatuinen laadunvalvontapiste ilmailualalla. Kansallinen ilmailu- ja avaruushallinto (NASA) ja European Space Standardization Cooperation Organization (ECSS) edellyttävät, että kokonaismassahäviö (TML) on ≤ 1,0 % ja haihtuvien kondensoituvien materiaalien (CVCM) kokoelma ≤ 0,1 %. Tämä tarkoittaa, että kaikki PCB-substraatit, liimat, pinnoitteet ja sulatteet on läpäistävä tiukka seulonta.

Luotettavuuden tarkastus on paljon korkeampi kuin teollisuusstandardit. Otetaanpa Hubble-avaruusteleskooppi vuonna 1999, jossa tehonsäätöyksikkö epäonnistui piirilevyn läpimenevän reiän (PTH) mikrohalkeamien vuoksi. Avaruuskäyttöön tarkoitettujen PCB-levyjen on läpäistävä 100-prosenttinen seulonta, nopeutetut käyttöikätestit ja tuhoava fysikaalinen analyysi (DPA). Lämpökiertotesti simuloi Maan varjoalueen ylittävän satelliitin lämpötilan vaihteluita tuhansia kertoja kiertoradalla varmistaen, että juotosliitokset ja läpimenevät reiät eivät aiheuta väsymisvaurioita.

VI. Näkymät: Tekninen etenemissuunnitelma ilmailun piirilevyille vuonna 2030

Vuoteen 2030 katsottuna ilmailu- ja avaruusteollisuuden piirilevyteknologian kehitystrendit ovat seuraavat:

Korkea taajuus ja integrointi: Satelliittiviestinnän edetessä Q/V-kaistalle (40–75 GHz) ja jopa terahertsin taajuuskaistalle, PCB:n dielektrisen häviön hallinnasta ja signaalin eheyden suunnittelusta tulee keskeinen tekninen este. Jäykkä-flex integroitu suunnittelu laajenee aurinkopaneeleista koko satelliittirakenteeseen saavuttaen todellisen "rakenne-toiminto-integraation".

Säteilykarkaisu: Vasteena avaruuden säteilyympäristöön säteilyn karkaisu ei enää rajoitu puolijohdelaitteisiin, vaan se ulottuu PCB-tasolle. Total Dose Irradiation (TID) -testauksesta tulee pakollinen vaatimus ilmailun piirilevyille.

Laajamittainen valmistus ja kustannusten hallinta: Kaupalliset satelliittikonstellaatiot, kuten SpaceX Starlink, ohjaavat avaruuskäyttöön tarkoitettujen PCB-levyjen muutosta "aerospace-luokan" kustannusrakenteesta "ajoneuvoluokan +". Ottamalla käyttöön teollisuuslaatuisia kaupallisia komponentteja (IOTS), jotka on varmistettu lentotesteillä ja järjestelmätason säteilyn karkaisulla, kustannuksia voidaan vähentää merkittävästi ja samalla varmistaa tehtävän luotettavuus.

Kotiuttaminen ja toimitusketjun monipuolistaminen: Kiinan ja Yhdysvaltojen välisen teknologiakilpailun yhteydessä useat maat kiihdyttävät avainmateriaalien (matala-CTE-lasikangas, erittäin pienihäviöinen hartsi, HVLP-kuparifolio) kotimaista tuotantoprosessia ja ilmailu-avaruus-PCB-levyjen valmistusta. Kaakkois-Aasiasta on tullut tärkeä alue keskitason piirilevyjen tuotantokapasiteetin siirtämisessä, kun taas huippuluokan substraatit ja monikerroksiset levyt ovat edelleen keskittyneet Itä-Aasiaan.

Johtopäätös

Vuonna 2026 ilmailu- ja avaruuslevyteollisuus on kriittisessä vaiheessa, jossa teknologiset läpimurrot ja markkinoiden laajentuminen lähentyvät. Tämä keskeinen elektroninen komponentti tarjoaa vankan perustan kaupallisen ilmailun laajamittaiselle kehitykselle kiertoradalla suoritettavasta jäykkien joustavien integroitujen piirien todentamisesta mikroaaltostandardien laatimiseen ilmailu- ja avaruussovelluksiin ja maailmanlaajuisen toimitusketjun uudelleenkonfigurointiin turvallisuuden takaamiseksi. Matalan kiertoradan satelliittien tähdistöjen, syvän avaruuden tutkimusten ja uudelleenkäytettävien kantorakettien jatkuvan kehityksen myötä ilmailu-avaruuden piirilevyt nopeuttavat iteraatioitaan kohti korkeampia taajuuksia, parempaa integraatiota, parempaa luotettavuutta ja kustannustehokkuutta, mikä tukee ihmiskunnan avaruustutkimuksen jatkuvaa laajentamista.
