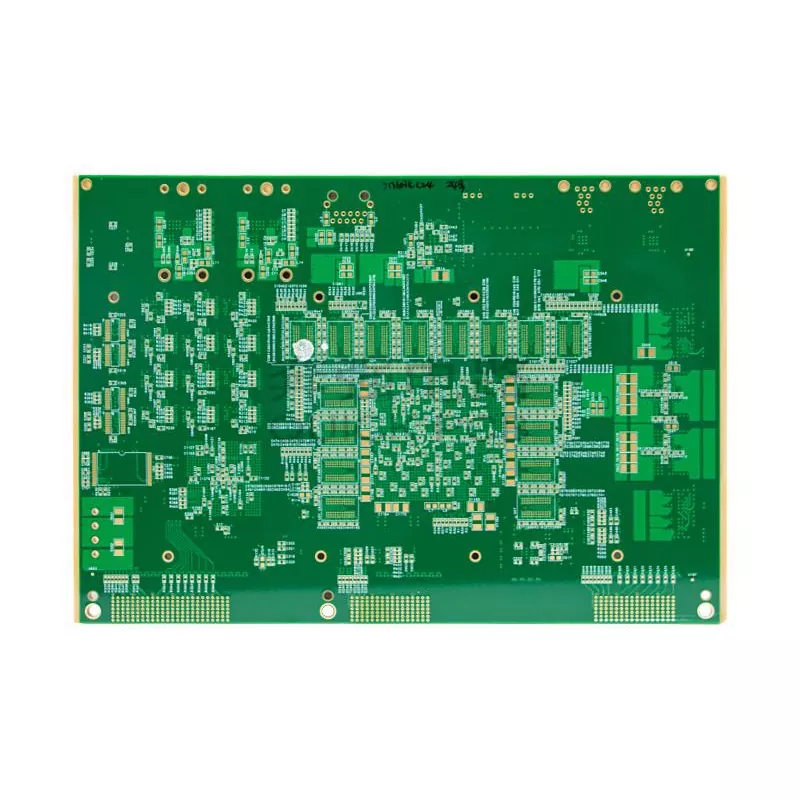

Avaruusaluksen tiedonsiirtopiirilevy

Avaruusalusten viestintäjärjestelmät ovat riippuvaisia ​​vakaista elektronisista piireistä, jotka lähettävät komentoja, vastaanottavat signaaleja ja siirtävät tehtävätietoja satelliittien ja maa-asemien välillä. Näissä järjestelmissä piirilevy ei ole vain liitäntäalusta, vaan myös avainkomponentti, joka määrittää signaalin laadun, tehonjakelun tehokkuuden ja pitkän aikavälin toimintavakauden.

Aisen Electronics Co., Ltd. kehittää avaruusalusten kommunikaatiopiirilevyjä satelliittiviestintämoduuleille, RF-lähetin-vastaanottimille, telemetrialaitteille ja aluksella oleville tietojenkäsittely-yksiköille, joissa sähköisen suorituskyvyn tulee pysyä tasaisena koko käyttövuosien ajan.

Toisin kuin perinteiset teollisuuspiirilevyt, avaruusalusten viestintäpiirilevyt kohtaavat ainutlaatuisia teknisiä haasteita. Niiden on säilytettävä signaalin eheys tyhjiöolosuhteissa, siedettävä lämpötilan vaihtelua, kestettävä laukaisuvärähtelyä ja toimittava ilman fyysistä huoltoa käyttöönoton jälkeen.

Piirilevyn rooli avaruusalusten viestintäjärjestelmissä

Avaruusaluksen viestintäjärjestelmä sisältää yleensä antennimoduuleja, RF-piirejä, signaaliprosessoreita, virranhallintayksiköitä ja dataliitäntöjä.

Tietoliikennepiirilevy tarjoaa sähköisen väylän näiden komponenttien välillä.

Käytön aikana vastaanotettuja radiotaajuisia signaaleja käsitellään viestintäpiirien kautta, muunnetaan digitaaliseksi tiedoiksi ja lähetetään laivan prosessoreihin tai maatietoliikennejärjestelmiin. Kaikki vaihtelut impedanssissa, materiaalin suorituskyvyssä tai piirirakenteessa voivat vaikuttaa lähetyksen tehokkuuteen ja signaalin tarkkuuteen.

Tästä syystä avaruusaluksen tiedonsiirtopiirilevyjen suunnittelu vaatii huolellista valvontaa:

• Korkeataajuinen signaalin siirto
• Sähkömagneettinen häiriö
• Sähkönjakelun vakaus
• Lämpölaajenemisen johdonmukaisuus
• Pitkäaikainen materiaaliluotettavuus

Korkeataajuinen piirilevysuunnittelu avaruusviestintäsovelluksiin

Avaruusviestintälaitteet toimivat usein korkeilla taajuuksilla, joissa pienetkin signaalihäviöt voivat heikentää viestinnän tehokkuutta.

Aisen Electronics Co., Ltd. tukee RF- ja mikroaaltouunisovelluksiin suunniteltuja piirilevyjen valmistusprosesseja, kuten ohjattua impedanssin reititystä, optimoitua kerrosten pinoamista ja vähähäviöisiä materiaaliratkaisuja.

Tekninen lähestymistapamme keskittyy säilyttämään vakaat sähköiset ominaisuudet seuraavilla tavoilla:

Tarkka impedanssin säätö RF-signaalipoluille

Optimoitu voimajohdon suunnittelu

Vähentynyt signaalin heijastus ja lisäyshäviö

Hallittu dielektrinen suorituskyky

Vakaat maadoitusrakenteet EMI:n vähentämiseksi

Nämä tekniikat auttavat viestintämoduuleita ylläpitämään luotettavaa tiedonsiirtoa satelliittitoiminnan aikana.

Monikerroksiset piirilevyrakenteet kompaktiin avaruuselektroniikkaan

Avaruusalusten elektroniset järjestelmät vaativat korkeaa toiminnallisuutta rajoitetussa asennustilassa. Monikerroksisen piirilevytekniikan avulla insinöörit voivat integroida useampia piirejä säilyttäen samalla pienet mitat.

Aisen Electronics tukee monikerroksisten piirilevyjen valmistusta 1-32 kerroksella, mukaan lukien monimutkaiset tietoliikennemoduuleiden pinottavat suunnitelmat.

Valmistuskyky sisältää:

• PCB-kerrosmäärä: 1-32 kerrosta
• Paneelin enimmäiskoko: 650 mm × 750 mm
• Levyn paksuus: 0,4-5,0 mm
• Kuparin paksuus: jopa 6 OZ
• Minimiläpimitta: 0,1 mm
• Minimilinjan leveys/väli: 3/3mil

Kehittyneessä satelliittielektroniikassa, joka vaatii suurempaa reititystiheyttä, HDI-rakenteet voivat parantaa yhteyden tehokkuutta ja samalla vähentää piirilevyn kokoa ja painoa.

HDI-tekniikka kevyille satelliittiviestintämoduuleille

Painon vähentäminen on tärkeä näkökohta avaruusalusten suunnittelussa, koska jokainen ylimääräinen gramma lisää laukaisukustannuksia.

HDI PCB -teknologian avulla suunnittelijat voivat luoda kompakteja viestintäpiirejä lasermikrovikojen, hienolinjaisen reitityksen ja optimoitujen kerrosyhteyksien avulla.

Aisen Electronics tarjoaa HDI-piirilevyratkaisuja, jotka tukevat:

• 1+N+1 rakenteet
• 2+N+2 rakenteet
• Laser microvia -tekniikka
• Hienojakoinen BGA-komponenttikokoonpano
• Suuritiheyksinen signaalin reititys

Nämä rakenteet auttavat insinöörejä saavuttamaan pienempiä viestintämoduuleja sähköisestä suorituskyvystä tinkimättä.

Materiaalin valinta tyhjiö- ja äärilämpötiloihin

Avaruusalusten tiedonsiirtopiirilevyt toimivat ympäristöissä, joissa lämmönsiirto ja lämpötilan säätö eroavat suuresti maasovelluksista.

Ilman ilmankiertoa avaruudessa PCB-materiaalien on säilytettävä mittastabiilius toistuvien lämpötilan muutosten aikana.

Materiaalin valinta perustuu sovellusvaatimuksiin, kuten:

• Dielektriset ominaisuudet
• Lämpölaajenemisominaisuudet
• Taajuussuorituskyky
• Mekaaninen vakaus

Aisen Electronics tukee korkeataajuisiin tietoliikennesovelluksiin soveltuvia materiaaliratkaisuja, jotka auttavat vähentämään dielektrisen vaihtelun ja lämpölaajenemisen epäsopivuuden aiheuttamia riskejä.

Avaruusviestinnän piirilevyjen lämmönhallintasuunnittelu

Viestintämoduulit tuottavat lämpöä RF-komponenttien, prosessorien ja virtapiirien kautta.

Koska avaruusalukset eivät voi luottaa perinteisiin jäähdytysmenetelmiin, PCB-lämpösuunnittelusta tulee tärkeä vakaan toiminnan ylläpitäminen.

Lämmönhallintaan liittyviä näkökohtia ovat:

• Optimoitu kuparin jakelu
• Lämpörakenteiden kautta
• Kerrosten pinottava suunnittelu
• Materiaalien yhteensopivuuden arviointi

Oikea lämpösuunnittelu auttaa vähentämään lämpötilaan liittyvää stressiä pitkien tehtävien aikana.

Valmistusprosessin ohjaus avaruusviestinnän piirilevyjen tuotantoon

Aisen Electronics Co., Ltd. soveltaa valvottuja valmistusmenetelmiä vähentääkseen vaihtelua piirilevytuotannon aikana.

Valmistusprosessi sisältää:

Materiaalin tarkastus

Sisäkerroksen valmistus

Tarkkuusporaus

Kuparipinnoitus

Piirin kuvantaminen

AOI tarkastus

Pinnan viimeistely

Sähköinen testaus

Lopputarkastus

Avaruusalusten viestintäsovelluksissa tuotannon jäljitettävyys ja prosessien johdonmukaisuus ovat tärkeitä, koska elektroniset moduulit voivat toimia vuosia ilman vaihtoa.

Avaruusviestinnän piirilevyjen luotettavuuden testausvaatimukset

Ennen kuin piirilevyt integroidaan tietoliikennelaitteisiin, ne vaativat sähkö- ja valmistustarkastuksen.

Testaustuki sisältää:

Sähkön jatkuvuuden testaus

Eristysresistanssin testaus

AOI tarkastus

Impedanssin tarkistus

Juotoksen laadun tarkastus

Lämpöpyöräilyarviointi projektin vaatimusten mukaan

Nämä tarkastusmenettelyt auttavat tunnistamaan valmistusriskit ennen piirilevyn kokoonpanoa ja järjestelmän integrointia.

Sovellukset

Aisen Electronics valmistaa piirilevyratkaisuja, joita käytetään erilaisissa avaruusviestintäelektroniikassa, mm.

Satelliittiviestinnän lähetin-vastaanottimet

Telemetria- ja seurantajärjestelmät

RF-viestintämoduulit

Antenni ohjausyksiköt

Laitteessa olevat tietojenkäsittelylaitteet

Viestinnän hyötykuorman elektroniikka

Jokainen sovellus vaatii erilaisia ​​piirilevyrakenteita riippuen taajuusalueesta, tehovaatimuksista ja tehtävän tavoitteista.

Tekninen tuki avaruusviestinnän piirilevyjen kehittämiseen

Avaruusviestintäprojektit edellyttävät usein piirilevyjen valmistajien osallistumista suunnitteluvaiheeseen.

Aisen Electronics tarjoaa teknistä tukea, mukaan lukien:

Piirilevyjen pinoamissuositukset

Apua materiaalin valinnassa

Valmistuksen toteutettavuusarviointi

Signaalin eheysnäkökohdat

DFM-analyysi

Varhainen suunnitteluviestintä auttaa asiakkaita vähentämään tuotantoriskejä ja parantamaan suunnittelun valmistettavuutta.

Miksi valita Aisen Electronics Co., Ltd. avaruusalusten viestintäpiirilevyjen valmistukseen

Avaruusviestinnän piirilevyjen tuotanto vaatii kokemusta sekä piirilevyjen valmistuksesta että suurtaajuuselektroniikkavaatimuksista.

Aisen Electronics Co., Ltd. yhdistää monikerroksisen piirilevyn valmistuskyvyn, HDI-teknologian, impedanssin ohjauskokemuksen ja prosessinhallinnan tukemaan satelliitti- ja ilmailuviestintäprojekteja.

Prototyyppikehityksestä tuotantovalmistukseen työskentelemme asiakkaiden kanssa kehittääksemme piirilevyratkaisuja, jotka täyttävät avaruusviestintäjärjestelmien sähköiset, mekaaniset ja ympäristövaatimukset.

FAQ

Mihin avaruusaluksen tietoliikennepiirilevyä käytetään?

Avaruusaluksen tiedonsiirtopiirilevy yhdistää radiotaajuuspiirit, prosessorit, tehojärjestelmät ja viestintärajapinnat satelliittiviestintälaitteiden sisällä. Se tukee signaalinkäsittelyä, tiedonsiirtoa ja järjestelmän ohjaustoimintoja.

Miksi avaruusalusten tiedonsiirtopiirilevyt vaativat impedanssin ohjauksen?

Korkeataajuiset viestintäsignaalit ovat herkkiä impedanssin muutoksille. Oikea impedanssin säätö auttaa vähentämään signaalin heijastusta ja ylläpitämään vakaata lähetystehoa.

Mitkä piirilevymateriaalit sopivat satelliittiviestintäsovelluksiin?

Materiaalin valinta riippuu taajuusvaatimuksista, lämpöolosuhteista ja luotettavuustavoitteista. Korkeataajuisia pienihäviöisiä materiaaleja harkitaan yleisesti RF-viestintäpiireissä.

Voiko Aisen Electronics valmistaa HDI-avaruusalusten piirilevyjä?

Kyllä. Aisen Electronics tukee HDI-piirilevyrakenteita, mukaan lukien lasermikroviat ja korkeatiheyksiset reititys kompakteille viestintämoduuleille.

Tuetko prototyyppien ja pienten erätilojen piirilevyjen tuotantoa?

Kyllä. Tuemme prototyyppien kehitystä, suunnitteluvarmennusta ja tuotannon valmistusta projektin vaatimusten mukaisesti.

Ota yhteyttä Aisen Electronics Co., Ltd.

Ota yhteyttä Aisen Electronics Co., Ltd:hen avaruusalusten viestinnän piirilevyprojekteissa, jotka edellyttävät korkeataajuista suorituskykyä, monikerroksista valmistuskykyä ja teknistä tukea.

Sähköposti:violet@akesonpcb.com
