Räätälöidyt autoelektroniikan piirilevyt ja piirilevyt luotettavaa ajoneuvon suorituskykyä varten

Autoelektroniikka piirilevyluokat

Autoelektroniikka kattaa laajan valikoiman ohjaus-, tunnistus-, viestintä- ja tehosovelluksia. Eri järjestelmät vaativat erilaisia ​​piirilevyrakenteita, materiaaleja ja valmistusprosesseja. Aisen Electronics kehittää piirilevyratkaisuja, jotka perustuvat sähköiseen suorituskykyyn, mekaanisiin vaatimuksiin, lämpöolosuhteisiin ja ajoneuvojen käyttöympäristöihin.

Autojen ECU:n ohjauslevyn piirilevy

Elektroniset ohjausyksiköt (ECU) ovat keskeisiä ohjaimia, jotka vastaavat ajoneuvon toimintojen, kuten moottorin toiminnan, voimansiirtojärjestelmien, koriohjauksen, jarrujärjestelmien ja älykkäiden ajoneuvomoduulien hallinnasta. Toisin kuin kulutuselektroniikan piirilevysovellukset, autojen ECU-kortit vaativat vakaata toimintaa ajoneuvojen pidennetyn elinkaaren ajan.

Aisen valmistaa monikerroksisia ECU-piirilevyjä, joissa on ohjattu impedanssirakenne, hienolinjareititys ja korkea luotettavuus rakenteiden kautta. Autoteollisuuden piirilevytuotantomme tukee jopa 40-kerroksisia jäykkiä levyjä ja HDI-rakenteita monimutkaisiin ohjausjärjestelmiin, joissa signaalitiheys ja luotettavuus ovat kriittisiä.

ECU-sovelluksissa piirilevyn suorituskyky riippuu suuresti kuparin paksuuden koostumuksesta, lämmönkestävyydestä, juotosmaskin luotettavuudesta ja pinnoituksen laadusta. Aisen soveltaa edistyneitä galvanointiprosesseja kontrolloidulla reiän kuparin paksuudella ja automaattisilla tarkastusjärjestelmillä varmistaakseen vakaat sähköliitännät ajoneuvon pitkän käytön aikana.

Tyypillisiä sovelluksia ovat:

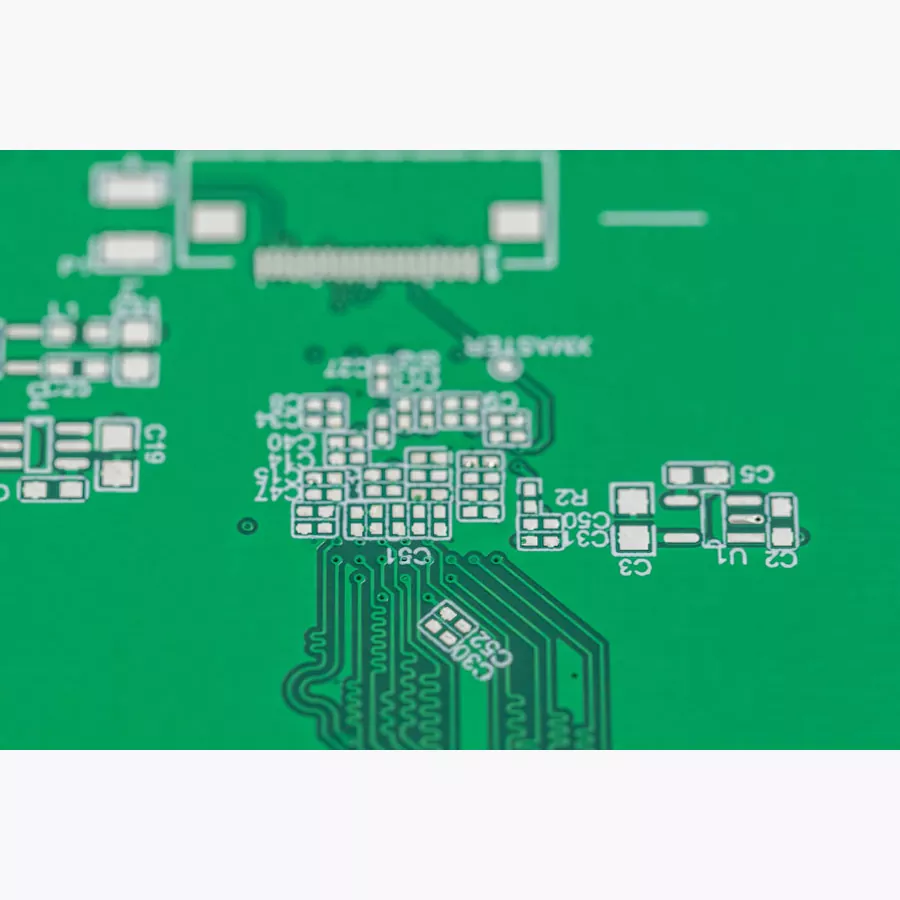

• Moottorin ohjausmoduulit
• Vaihteiston ohjausyksiköt
• Kehon ohjausmoduulit
• Jarrujen ohjausjärjestelmät
• Ajoneuvojen yhdyskäytävän ohjaimet

Autoteollisuuden ADAS-piirilevy ja autonomisen ajon ohjauskortti

Advanced Driver Assistance Systems (ADAS) vaatii nopeaa tiedonkäsittelyä ja luotettavaa signaalinsiirtoa kameroiden, tutka-anturien, LiDAR-moduulien ja ajoneuvon ohjausyksiköiden välillä.

Aisen Electronics valmistaa HDI- ja nopeita autojen piirilevyjä, jotka on suunniteltu sovelluksiin, jotka vaativat kompakteja asetteluja, suuritiheyksisiä liitäntöjä ja hallittua signaalin eheyttä. Valmistuskykymme sisältää HDI-levyt, joissa on 1- ja 2-portaiset rakenteet, jotka tukevat hienoja viivanleveyttä ja 1 miljoonan tason prosesseja edistyneille elektronisille järjestelmille.

ADAS-piirilevyjen valmistus vaatii tiukkaa tason kohdistamisen, impedanssin vaihtelun ja mikrovikojen luotettavuuden valvontaa. Aisen hyödyntää laserporauslaitteita, LDI-valotustekniikkaa, AOI-tarkastusta ja sähköisiä testausjärjestelmiä yhtenäisyyden ylläpitämiseksi massatuotannon aikana.

Tyypillisiä ADAS-sovelluksia ovat:

• Kameran ohjausmoduulit
• Tutkakäsittelyyksiköt
• Autonomiset verkkotunnuksen ohjaimet
• Ajoneuvojen havaintojärjestelmät
• Älykäs ohjaamon elektroniikka

Sähköajoneuvojen akunhallintajärjestelmän piirilevy (BMS PCB)

Akunhallintajärjestelmä on yksi sähköajoneuvojen kriittisimmistä elektronisista yksiköistä. BMS-piirilevyjen on tarkkailtava tarkasti jännitettä, virtaa, lämpötilaa ja akun tilaa, kun ne toimivat korkeissa tärinä-, lämpötilavaihtelu- ja sähkömagneettisissa häiriöolosuhteissa.

Aisen kehittää BMS-piirilevyratkaisuja, joissa on optimoitu lämpösuunnittelu, suurvirtakapasiteetti ja luotettava signaalinmittaus. Sähkökäyttöisissä autosovelluksissa PCB-materiaalin valinta, kuparin paksuus ja pintakäsittely vaikuttavat suoraan lämmön hajaantumiseen ja pitkäaikaiseen luotettavuuteen.

Tuotantokykymme sisältää raskaan kuparin piirilevyjen valmistuksen kuparin paksuudella jopa 10 OZ, joka soveltuu sovelluksiin, jotka vaativat parannettua virrankestävyyttä.

BMS-piirilevysovelluksia ovat:

• Akun valvontayksiköt
• Akun suojapiirit
• Energianhallintamoduulit
• Latauksen ohjausjärjestelmät
• Sähkönjakelumoduulit

Automotive Power Electronics PCB

Sähköajoneuvojen nopean kehityksen myötä tehoelektroniikasta on tullut yksi nopeimmin kasvavista autojen piirilevyjen sovellusalueista. Moottoriohjaimet, DC-DC-muuntimet, sisäiset laturit ja invertterijärjestelmät vaativat piirilevyjä, jotka pystyvät käsittelemään suurta virtaa, korkeaa lämpötilaa ja jatkuvaa sähköistä rasitusta.

Aisen tarjoaa autoteollisuuden piirilevyratkaisuja, joissa käytetään korkean lämmönjohtavuuden materiaaleja, paksukupariteknologiaa ja optimoituja piirirakenteita. Nämä piirilevyt on suunniteltu vähentämään tehohäviöitä, parantamaan lämmön haihtumista ja ylläpitämään sähköistä vakautta vaativissa ympäristöissä.

Verrattuna tavanomaisiin ohjauslevyihin, autojen tehopiirilevyt vaativat tiukempaa kuparin paksuuden, dielektristen materiaalien ja lämpölaajenemisominaisuuksien valmistusta. Aisen yhdistää edistyneen laminointiteknologian, tarkkuusporauksen ja automaattisen tarkastuksen tukemaan luotettavaa tuotantoa.

Sovellukset sisältävät:

• EV-invertterin ohjauskortit
• Sisäänrakennettu laturi PCB
• DC-DC muunnin piirilevy
• Moottorin ohjaimen PCB
• Energian varastoinnin ohjausmoduulit

Automotive Communication PCB

Nykyaikaiset ajoneuvot luottavat useisiin tietoliikenneverkkoihin tietojen vaihtamiseksi elektronisten moduulien välillä. Autojen viestintäpiirilevyt vaativat erinomaisen signaalin eheyden ja vakaan korkeataajuisen lähetyksen.

Aisen valmistaa korkeataajuisia ja monikerroksisia piirilevyjä autojen viestintäsovelluksiin, jotka tukevat teknologioita, kuten CAN-tietoliikennettä, Ethernet-verkkoja ja ajoneuvojen yhdyskäytäväjärjestelmiä.

Nopeiden autojen piirilevyjen valmistus vaatii tarkan impedanssisäädön, alhaisen signaalihäviön materiaalit ja tarkan kerroksen rekisteröinnin. Aisen soveltaa edistyneitä piirilevyjen valmistusprosesseja tukeakseen nopeaa signaalinsiirtoa säilyttäen samalla tuotannon johdonmukaisuuden.

Sovellukset sisältävät:

• Ajoneuvojen yhdyskäytävämoduulit
• Autojen Ethernet-järjestelmät
• Viestinnän ohjausyksiköt
• Telemaattiset ohjausyksiköt (TCU)
• Kytketyt ajoneuvojärjestelmät

Auton anturin piirilevy

Antureista on tulossa yhä tärkeämpiä nykyaikaisissa ajoneuvoissa, ja ne tarjoavat reaaliaikaista tietoa turvallisuudesta, navigoinnista ja automatisoiduista ajojärjestelmistä.

Autojen anturin piirilevyt vaativat kompakteja mittoja, luotettavia sähköliitäntöjä ja kestävyyttä lämpötilan vaihteluita ja tärinää vastaan. Aisen tarjoaa pienikokoisia piirilevyratkaisuja, mukaan lukien HDI- ja jäykät joustavat rakenteet sovelluksiin, joissa asennustila on rajallinen.

Tarkkuuslaserporauksen, hienopiirin valmistuksen ja automatisoidun optisen tarkastuksen avulla Aisen tukee anturielektroniikkaa, joka vaatii tiheitä asetteluja ja vakaata signaalinsiirtoa.

Sovellukset sisältävät:

• Tutka-anturin PCB
• Lämpötila-anturin piirilevy
• Paineenvalvontapiirilevy
• Kameran anturin piirilevy
• Ajoneuvojen tunnistusmoduulit

Automotive Rigid-Flex PCB

Rigid-flex PCB -tekniikka yhdistää jäykkien levyjen mekaanisen lujuuden joustavien piirien joustavuuteen, mikä tekee siitä sopivan autoteollisuuden sovelluksiin, jotka vaativat tilan optimointia ja kolmiulotteista asennusta.

Aisen valmistaa 2-kerroksisia ja monikerroksisia rigid-flex piirilevyjä autojen elektroniikkamoduuleille, joissa perinteiset jäykät levyt eivät täytä asennusvaatimuksia.

Rigid-flex-ajoneuvojen piirilevyjen etuja ovat vähentyneet liittimet, parempi tärinänkestävyys ja parempi luotettavuus kompakteissa elektronisissa kokoonpanoissa.

Tyypilliset sovellukset:

• Ohjauspyörän elektroniset moduulit
• Näytön ohjausjärjestelmät
• Anturiliitäntämoduulit
• Älykäs ohjaamon elektroniikka

Automotive PCBA Manufacturing Capability

Piirilevyjen valmistuksen lisäksi Aisen Electronics tarjoaa autoteollisuuden piirilevyjen valmistuspalveluita, jotka yhdistävät piirilevyjen tuotannon, SMT-kokoonpanon, testauksen ja laadunvalvonnan.

Autoteollisuuden PCBA-tuotanto vaatii tiukkaa prosessinhallintaa, koska elektroniset kokoonpanot vaikuttavat suoraan ajoneuvon turvallisuuteen ja suorituskykyyn. Aisen tukee tarkkaa SMT-kokoonpanoa, johon kuuluvat 01005-komponentit, hienojakoinen BGA-sijoitus, automaattinen juotospastan tarkastus, AOI-tarkastus ja sähkötestaus.

PCBA-valmistusprosessimme kattaa:

• PCB:n valmistus
• Komponenttien hankinta
• SMT kokoonpano
• DIP-kokoonpano
• Toiminnallinen testaus
• Sähköisen suorituskyvyn tarkastus
• Lopputarkastus

Autoalan asiakkaille Aisen keskittyy tuotannon johdonmukaisuuteen ja jäljitettävyyden hallintaan. Jokaista valmistusvaihetta ohjataan standardoiduilla prosesseilla tuotannon vaihtelun vähentämiseksi ja toimitusvarmuuden parantamiseksi.

Aisen Electronicsin autojen piirilevyjen valmistuksen edut

Miksi valita Aisen?Automotive Electronics PCB ja PCBA

Yli 20 vuoden PCB-valmistuskokemuksella Shenzhen Aisen Electronics Co., Ltd. tarjoaa autoelektroniikan valmistajille luotettavia piirilevy- ja PCBA-ratkaisuja prototyyppien kehittämisestä massatuotantoon.
