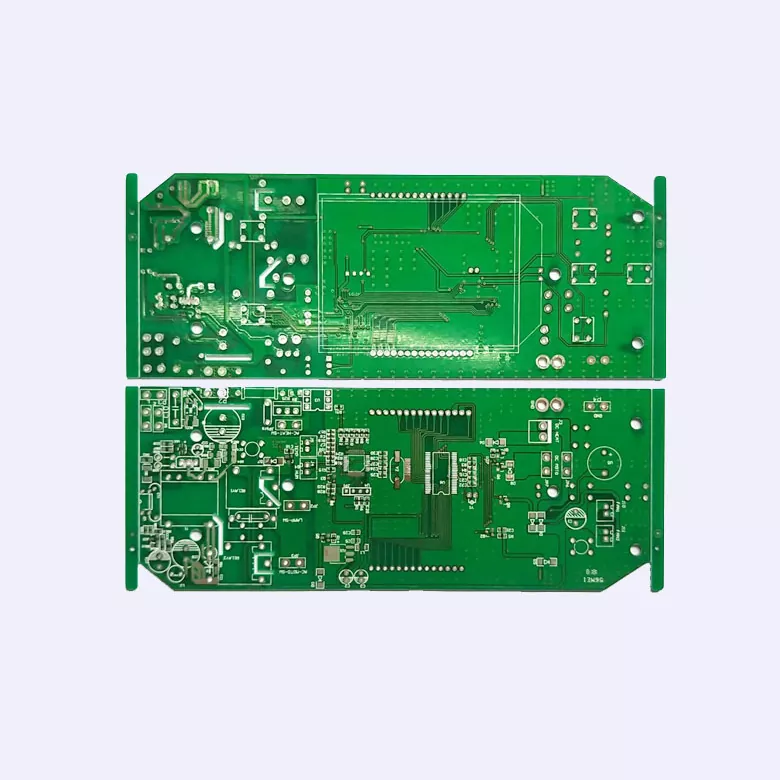

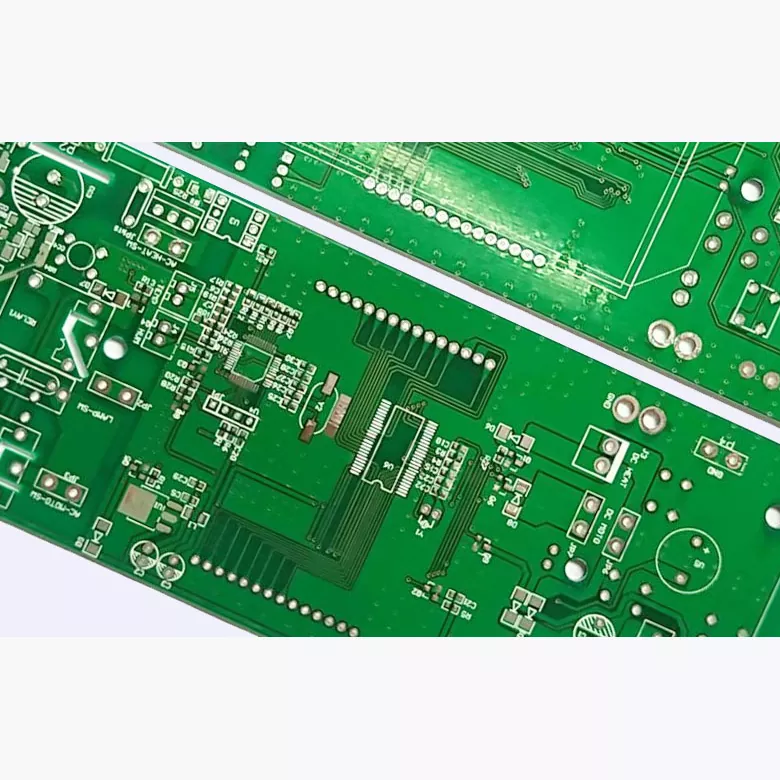

Oven kytkinmoduulin piirilevy

Ovikytkinmoduuli PCB on keskeinen elektroninen alusta, jota käytetään älylukoissa, kulunvalvontajärjestelmissä, turva-antureissa ja IoT-ovien valvontalaitteissa. Toisin kuin tavalliset ohjauskortit, näissä piirilevyissä on yhdistettävä kompakti koko, vakaa signaalintunnistus, alhainen virrankulutus ja pitkäaikainen luotettavuus, koska monet ovikytkinlaitteet toimivat jatkuvasti rajoitetulla akun kapasiteetilla.

kloAisen Electronics Co., Ltd., valmistamme räätälöityjä ovikytkinmoduulien piirilevyjä, jotka on suunniteltu sovelluksiin, joissa käytetään magneettikytkimiä, Hall-antureita, langattomia viestintämoduuleja ja sulautettuja ohjauspiirejä. Suunnittelutiimimme keskittyy piirien luotettavuuteen, signaalien eheyteen ja tuotannon johdonmukaisuuteen auttaakseen asiakkaita kehittämään kestäviä älykkäitä tietoturvatuotteita.

Tekniset ominaisuudet

Ovikytkinmoduuli toimii yleensä tunnistamalla oven auki tai kiinni tilan magneettisen tunnistimen tai elektronisten antureiden avulla. Piirilevyn on käsiteltävä heikot tunnistussignaalit säilyttäen samalla vakaa tiedonsiirto pääohjausjärjestelmän kanssa.

Akkukäyttöisten älylukkojen ja langattomien antureiden piirilevyjen suunnittelu vaikuttaa suoraan tuotteen käyttöikään. Liiallinen valmiustilavirta, huono RF-asetelma tai epävakaa signaalin reititys voivat aiheuttaa vääriä hälytyksiä, tietoliikennehäiriöitä tai lyhentää akun käyttöikää.

Ovikytkinmoduulien piirilevysuunnittelumme keskittyvät:

Pienitehoinen piirisuunnittelu akkusovelluksiin

Monet älykkäät ovianturit toimivat kuukausia tai vuosia pienillä paristoilla. Piirilevyasettelun tulee minimoida tarpeeton virrankulutus valmiustilassa.

Optimoimme virranhallintapiirit, komponenttien valinnan ja signaalin ohjausreitit tukemaan pienvirtakäyttöä. Lepotilan suunnittelu, jännitteen säätö ja tehokas MCU-oheislaitteiden ohjaus otetaan huomioon suunnitteluvaiheessa.

Anturin käyttöliittymä ja signaalin vakaus

Ovikytkintuotteissa käytetään yleisesti magneettisia kielikytkimiä, Hall-antureita tai asennontunnistuskomponentteja. Nämä signaalit ovat yleensä matalajännitteisiä ja herkkiä häiriöille.

Piirilevyvalmistuksemme tukee malleja, joissa on:

• Vakaa anturin signaalin reititys
• Melun vähentämiseen liittyvät näkökohdat
• ESD-suojapiirit
• Luotettavat liittimet

Tämä auttaa ylläpitämään tarkan oven tilan havaitsemisen asuin-, liike- ja teollisuusympäristöissä.

RF- ja langaton moduuliintegrointi

Nykyaikaiset ovikytkinmoduulit sisältävät usein Bluetoothin, Zigbeen, WiFin tai muita langattomia viestintätekniikoita.

PCB-asettelu vaatii huolellista valvontaa:

• Antennin välysalueet
• Signaalin häiriöt
• Maadoitussuunnittelu
• Korkeataajuinen reititys

Aisen Electronics Co., Ltd. tukee PCB-rakenteita, jotka on optimoitu langattomiin IoT-sovelluksiin, joissa viestinnän vakaus on kriittistä.

Piirilevyjen valmistusmahdollisuus ovikytkinsovelluksiin

Different smart access products require different PCB structures depending on size, function, and production volume.

Valmistuskykymme sisältää:

• Kerrosten määrä: 1-32 kerrosta
• Levyn paksuus: 0,3-5,0 mm
• Minimilinjan leveys/väli: 0,076 mm
• Kuparin paksuus: jopa 6 unssia
• Impedanssisäädön toleranssi: ±10 %
• Pintakäsittelyt: ENIG, HASL, OSP

Pienikokoisissa oviantureissa ja älylukkomoduuleissa tuemme suuritiheyksisiä piirilevymalleja, joissa rajoitettu asennustila edellyttää tarkkaa komponenttien sijoittelua ja luotettavaa sähköistä suorituskykyä.

Valmistusprosessi ja laadunvalvonta

Ovikytkinmoduulien piirilevyjen tuotanto vaatii johdonmukaisuutta, koska näitä tuotteita asennetaan usein suuria määriä asuin- ja kaupallisiin projekteihin.

Valmistusprosessimme sisältää materiaalin tarkastuksen, piirilevyjen valmistuksen valvonnan, sähkötestauksen ja lopputarkastuksen.

Tuotannon aikana valvomme:

• Raaka-aineen laatu
• Sisäkerroksen kohdistus
• Poraustarkkuus
• Kuparipinnoitteen paksuus
• Pintakäsittelyn laatu
• Sähkön jatkuvuus

Monikerroksisissa piirilevyprojekteissa käytetään automaattista optista tarkastusta (AOI), impedanssitestausta ja sähköisen suorituskyvyn todentamista projektin vaatimusten mukaisesti.

Sovellukset

Älykkäät oven lukot

Älykkäät lukot vaativat pienikokoisia piirilevyjä, jotka yhdistävät anturit, langattoman tiedonsiirron, virranhallinnan ja ohjauspiirit rajoitetussa kotelotilassa.

Piirilevyratkaisumme tukevat:

• Akkukäyttöiset lukitusjärjestelmät
• Sormenjälki- ja kulunvalvontatuotteet
• Langaton älykkään kodin integrointi

Turvahälytysjärjestelmät

Turvalaitteet riippuvat tarkasta oven tilan seurannasta. Piirilevyn luotettavuus vaikuttaa suoraan hälytysvasteen tarkkuuteen.

Sovellukset sisältävät:

• Magneettiset ovianturit
• Tunkeutumisen havaitsemisjärjestelmät
• Kaupalliset turvalaitteet

IoT-valvontalaitteet

IoT-ovien valvontajärjestelmät edellyttävät vakaata viestintää ja tehokasta energianhallintaa.

Piirilevymme sopivat:

• Etävalvontalaitteet
• Älykkäät rakennusjärjestelmät
• Yhdistetyn kodin tuotteet

Räätälöidyt piirilevyratkaisut tuotevaatimustesi perusteella

Jokaisella ovikytkintuotteella on erilaiset vaatimukset koosta, kommunikaatiotavasta ja käyttöympäristöstä.

Aisen Electronics Co., Ltd. tarjoaa suunnittelutukea PCB-prototyyppien kehittämisestä massatuotantoon, mukaan lukien:

• Piirilevyn suunnittelun katsaus
• Materiaalin valinta
• DFM-optimointi
• Prototyyppien valmistus
• PCBA-kokoonpanon tuki

Insinöörimme työskentelevät asiakkaiden kanssa optimoidakseen piirilevyjen suorituskyvyn samalla kun tasapainottavat tuotantokustannukset ja pitkän aikavälin luotettavuuden.

Miksi valita Aisen Electronics Co., Ltd. ovikytkinmoduulien piirilevyjen valmistukseen

Piirilevytoimittajan valitseminen älykkäille tietoturvatuotteille vaatii muutakin kuin valmistuskykyä. Tuotannon johdonmukaisuus, tekninen viestintä ja laadunvalvonta ovat yhtä tärkeitä.

Aisen Electronics Co., Ltd. tukee asiakkaita:

• Kokemus räätälöityjen piirilevyjen valmistuksesta
• Joustava prototyyppi- ja volyymituotantokyky
• Monikerroksinen piirilevytuotannon asiantuntemus
• Täydelliset piirilevy- ja PCBA-palvelut
• Suunnittelutuki koko tuotekehityksen ajan

Autamme elektroniikkavalmistajia vähentämään kehitysriskejä ja saavuttamaan vakaan tuotannon älykkään pääsyn ja IoT-sovelluksiin.

FAQ

Minkä tyyppistä piirilevyä käytetään yleisesti älykkäissä oviantureissa?

Useimmat älykkäät ovianturit käyttävät kompakteja yksi-, kaksi- tai monikerroksisia piirilevyjä piirin monimutkaisuudesta riippuen. Langattomat tuotteet vaativat yleensä monikerroksisia malleja signaalin reitityksen ja virranhallinnan parantamiseksi.

Voitko valmistaa piirilevyä akkukäyttöisille ovikytkinlaitteille?

Kyllä. Tuemme pienitehoisia piirilevymalleja, jotka on optimoitu akkukäyttöisiin sovelluksiin, mukaan lukien virranhallintapiirit ja anturiliitännät.

Tuetko mukautettuja piirilevykokoja älylukkoille?

Kyllä. Valmistamme räätälöityjä piirilevymittoja tuotekotelon rajoitusten, komponenttien sijoitusvaatimusten ja asiakkaan piirustusten perusteella.

Voitko tarjota PCBA-kokoonpanon ovikytkinmoduuleille?

Kyllä. Besides PCB fabrication, we provide component sourcing, SMT assembly, testing, and complete PCBA solutions.

Mikä pintakäsittely sopii ovikytkimen piirilevylle?

ENIG valitaan yleisesti tuotteille, jotka edellyttävät luotettavaa juotettavuutta, korroosionkestävyyttä ja pitkää käyttöikää.

Kuinka varmistat piirilevyn luotettavuuden tuotannon aikana?

Valvomme materiaalin tarkastusta, valmistusparametreja, AOI-tarkastusta, sähkötestausta ja lopullisia laatutarkastuksia koko tuotannon ajan.
