Korkealaatuinen Medical Electronics PCB ja PCBA luotettavalta kiinalaiselta valmistajalta
Lääketieteelliset laitteet ovat riippuvaisia elektronisista järjestelmistä, jotka voivat kerätä tarkkoja signaaleja, käsitellä monimutkaisia tietoja ja ylläpitää vakaata toimintaa pitkiä käyttöaikoja. Potilasvalvontalaitteista ja diagnostisista instrumenteista lääketieteellisiin kuvantamisjärjestelmiin ja kannettaviin terveydenhuollon laitteisiin, laitteen sisällä oleva piirilevy vaikuttaa suoraan signaalin tarkkuuteen, viestinnän vakauteen ja laitteiden yleiseen luotettavuuteen.
Shenzhen Aisen Electronics Co., Ltd.tarjoaaMedical Electronics PCB ja PCBAvalmistusratkaisuja lääketieteellisten laitteiden valmistajille maailmanlaajuisesti. Aisen tukee jäykän piirilevyn, HDI-piirilevyn, jäykän joustavan piirilevyn, suurtaajuisen piirilevyn ja PCBA-kokoonpanon kattavia ominaisuuksia, ja se tukee lääketieteellisen elektroniikkaprojekteja, jotka vaativat suuritiheyksisiä piirejä, tarkkaa signaalinkäsittelyä ja jatkuvaa massatuotantoa.
Lääketieteellinen piirilevyjen valmistus eroaa tavallisesta elektronisesta piirilevytuotannosta. Lääketieteelliset laitteet sisältävät usein herkkiä antureita, tarkkuusmittauspiirejä, viestintämoduuleja ja ohjausyksiköitä. Piirilevyn on säilytettävä sähköinen stabiilius samalla kun minimoidaan signaalihäiriöt ja tuetaan pitkäaikaista toimintaa.
PCB:n roolin ymmärtäminen lääketieteellisissä elektronisissa järjestelmissä
Lääketieteellinen elektroninen laite toimii yleensä kolmessa vaiheessa: signaalin hankinta, tietojenkäsittely ja lähdön ohjaus.
1
Signaalin hankinta
Anturiosio kerää fysiologisia tai ympäristötietoja, kuten sykesignaaleja, verenpaineen muutoksia, lämpötilan vaihtelua tai kuvantamistietoja. Nämä signaalit ovat usein heikkoja ja vaativat tarkan vahvistuksen ja suodatuksen.
2
Tietojenkäsittely
Ohjausosasto käyttää prosessoreita, kuten MCU, DSP tai sulautettuja järjestelmiä kerätyn tiedon analysointiin. Piirilevy tarjoaa sähköiset liitännät prosessorien, muistin, viestintämoduulien ja virranhallintapiirien välillä.
3
Lähtöohjaus
Lähtöosa ohjaa näyttöjä, hälytyksiä, moottoreita, tiedonsiirtoliitäntöjä tai hoitoon liittyviä toimintoja. Piirilevy ei ole vain liitäntäalusta, vaan myös avainkomponentti, joka määrittää signaalin laadun, tehon vakauden ja järjestelmän luotettavuuden.
Aisen kehittyyMedical Electronics PCB ja PCBAperustuu näihin vaatimuksiin, mukaan lukien monikerroksinen suunnittelu, signaalien erotus, impedanssin ohjaus, lämmönhallinta ja tarkkuusvalmistus.
Lääketieteellisen elektroniikan piirilevysovellukset ja valmistusvaatimukset
Eri lääketieteellisillä laitteilla on erilaiset piirilevyvaatimukset. Kuvausjärjestelmät keskittyvät nopeaan tietojenkäsittelyyn, valvontalaitteet vaativat hiljaisen signaalin hankinnan, kun taas puettavat lääketieteelliset tuotteet vaativat kompakteja ja joustavia piirirakenteita.
| Lääketieteellisten laitteiden sovellus | PCB-toiminto laitteiden sisällä | Tärkeimmät tekniset vaatimukset | Suositeltava Aisen-ratkaisu |
|---|---|---|---|
| CT-skannerin elektroninen moduuli | Ohjaa kuvanottoa, signaalinkäsittelyä, viestintää | Tiheä reititys, vakaa signaalin siirto | Monikerroksinen piirilevy, HDI PCB |
| MRI-ohjausjärjestelmän piirilevy | Tukee kuvantamisen ohjausta ja viestintää | Pieni häiriö, korkea luotettavuus | Suuritiheyksinen monikerroksinen piirilevy |
| Ultraäänilaitteiden piirilevy | Käsittelee anturisignaaleja ja kuvadataa | Vähäkohinainen piirisuunnittelu, analoginen/digitaalinen erotus | Monikerroksinen piirilevy ohjatulla reitityksellä |
| EKG-valvontapiirilevy | Kerää ja käsittelee sydämen sähköisiä signaaleja | Signaalin tarkkuus, EMI-ohjaus, vakaa teho | Tarkkuus PCB- ja PCBA-kokoonpano |
| Verenpainemittari PCB | Ohjaa paineantureita ja mittauspiirejä | Kompakti koko, alhainen virrankulutus | HDI PCB, hienojakoinen SMT |
| Verensokerimittarin PCB | Käsittelee biokemiallisia anturisignaaleja | Korkea mittaustarkkuus, luotettava yhteys | Pienoistetut piirilevyratkaisut |
| Käytettävä lääkinnällisen laitteen PCB | Tukee kannettavaa terveydentilan seurantaa | Joustava rakenne, kevyt muotoilu | Jäykkä-flex PCB |
| Laboratoriolaitteet PCB | Ohjaa antureita, moottoreita ja testaustoimintoja | Pitkä käyttöaika, vakaa ohjaus | Teollisuusluokan piirilevy ja PCBA |
Tärkeimmät piirilevyjen suunnitteluun liittyvät näkökohdat lääketieteellisessä elektroniikassa
Lääketieteellinen piirilevysuunnittelu edellyttää sähköisen suorituskyvyn, mekaanisen rakenteen ja valmistuksen luotettavuuden tasapainottamista.
Signaalin eheys ja kohina
Monet lääketieteelliset laitteet käsittelevät matalan tason analogisia signaaleja. Ulkoiset sähkömagneettiset häiriöt tai huono piirilevyasettelu voivat vaikuttaa mittaustarkkuuteen.
Tärkeimmät huomiot:
- MaadoitussuunnitteluVähentää häiriöitä
- Kerrosten pinoaminenErottelee herkät signaalit
- Impedanssin ohjausVakaa viestintä
- Piirin eristysEstää häiriöitä
Miniatyrisointi ja HDI
Kannettavat terveydenhuollon laitteet ja puettavat lääketieteelliset tuotteet vaativat pienempiä elektronisia rakenteita heikentämättä toimivuutta.
Aisen HDI-ominaisuus:
- Laserporan koko75μm-150μm
- Minimi rivi/välilyönti0,05 mm / 0,05 mm
- Kerrosominaisuus1-40 kerrosta
- PCB-tyypitHDI, jäykkä, jäykkä-flex
Lämmönhallinta
Jotkut lääketieteelliset laitteet toimivat jatkuvasti seurantaa, diagnoosia tai laboratorioanalyysiä varten. Lämpöä pitää hallita tehokkaasti.
Piirilevyn suunnittelutekijät:
- Kuparin paksuusJopa 10 OZ
- Materiaalin valintaLämpötilan vakaus
- KerrosrakenneLämmön jakautuminen
- Pinnoitteen laatuLuotettavat liitännät
Lääketieteellinen PCBA:n valmistusprosessi
Lääketieteellisten laitteiden valmistajat tarvitsevat usein täydellisen elektronisen kokoonpanotuen pelkän piirilevyn valmistuksen sijaan. Shenzhen Aisen Electronics Co., Ltd. tarjoaa integroituja Medical Electronicsin piirilevy- ja PCBA-palveluita, jotka kattavat piirilevyjen valmistuksen, komponenttien hankinnan, SMT-kokoonpanon, tarkastuksen ja testauksen.
Tuotantoprosessi ja laadunvalvonta:
- PCB:n valmistusKerrosten kohdistus, kuparin paksuus, tarkkuus
- Komponenttien tarkastusTodennus ja spesifikaatioiden tarkistus
- SMT kokoonpanoSijoitustarkkuus ja juotteen laatu
- AOI tarkastusAutomaattinen vian tunnistus
- RöntgentarkastusPiilotetut juotosliitokset (BGA)
- Sähköinen testausPiirin suorituskyvyn tarkistus
PCBA-tuotantokyky:
- Pienin komponentin koko01005 siru
- Vakiokoko0201 siru
- BGA kokoonpanoTuettu
- SMT tarkkuusKorkean tiheyden sijoitus
- TarkastuslaitteetAOI, AVI, röntgen, sähkö
Aisen Electronicsin lääketieteellisten piirilevyjen valmistuskapasiteetti
Shenzhen Aisen Electronics Co., Ltd:llä on 50 000 neliömetrin tuotantolaitos, joka on varustettu edistyneillä PCB-tuotantolaitteilla, mukaan lukien laserporauskoneet, CNC-porausjärjestelmät, automatisoidut galvanointilinjat, LDI-valotuskoneet, AOI-tarkastuslaitteet ja sähköiset testausjärjestelmät.
Valmistuskyky
- PCB-tyyppiRigid, HDI, Rigid-flex
- Kerrosten määrä1-40 kerrosta
- Suurin piirilevyn koko730mm × 630mm
- Mekaaninen porakone0,15-6,5 mm
- Laserpora75μm-150μm
- Max kuparin paksuus10 OZ
- Minimiviivan leveys/väli0,05 mm / 0,05 mm
Laadunhallinta
ISO9001, ISO14001, IATF16949 järjestelmät. Tarkastuslaitteita ovat impedanssitestaajat, suurvirtatestaajat, röntgen-, AOI- ja metallografiset analyysit.
Laatutavoitteet:
- Tuotteen tuotto≥ 99,8 %
- Ajanmukainen toimitus≥ 99 %
- Valitusprosentti≤0,5 %
Lääketieteellisen elektroniikan piirilevyjen valintaopas
Valittaessa piirilevytoimittajaa lääketieteellisten laitteiden projekteihin, insinöörien tulee arvioida piirilevyn rakenne sovellusvaatimusten mukaisesti.
Kannettava valvontalaite
HDI PCB tai rigid-flex PCB
Kuvauslaitteet
Monikerroksinen piirilevy korkealla signaalin eheydellä
Anturipohjaiset lääketieteelliset laitteet
Hiljainen monikerroksinen piirilevy
Sähkökäyttöiset lääketieteelliset laitteet
Paksu kuparipiirilevy
Monimutkaiset diagnostiset laitteet
Monikerroksinen piirilevy edistyneellä testauksella
Pitkäaikaiset tuotantoprojektit
PCB- ja PCBA-integroitu valmistus
Miksi lääketieteellisen elektroniikan valmistajat valitsevat Aisenin
Shenzhen Aisen Electronics Co., Ltd. yhdistää piirilevyjen valmistuksen kokemuksen, edistyneet tuotantolaitteet ja laadunhallintajärjestelmät tukeakseen lääketieteellisen elektroniikan valmistajia prototyyppien kehittämisestä massatuotantoon.
HDI & Rigid-Flex
Tiheät ja joustavat ratkaisut
1-40 kerros
Monikerroksinen valmistuskyky
PCBA-kokoonpano
Täydelliset SMT- ja testauspalvelut
Kokemuksemme kattaa monimutkaiset piirilevyvaatimukset, mukaan lukien korkeatiheyksiset liitännät, jäykät joustavat rakenteet, monikerroksinen piirisuunnittelu ja tarkkuus PCBA-kokoonpano. Aisen tarjoaa diagnostisiin laitteisiin, valvontajärjestelmiin, laboratorioinstrumentteihin ja terveydenhuollon elektroniikkaan Medical Electronicsin piirilevy- ja PCBA-ratkaisuja, jotka keskittyvät valmistuksen johdonmukaisuuteen, sähkön luotettavuuteen ja pitkän aikavälin toimituskykyyn.
- View as

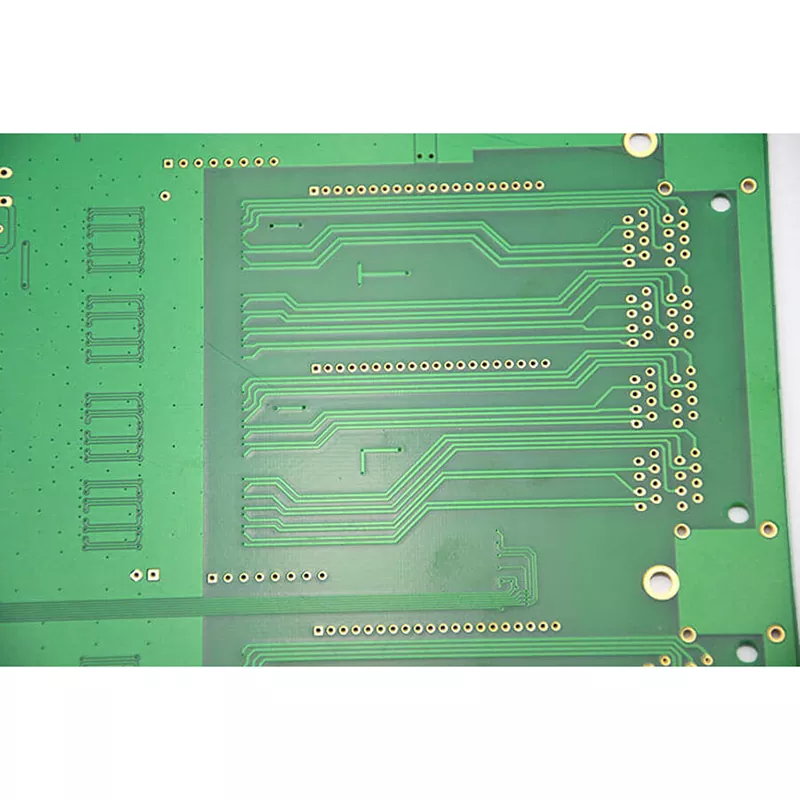

Sähköiset lihasstimulaatiolaitteet PCB
Luotko kekseliäitä hyvinvointiinnovaatioita tai korjaavia palautuslaitteita? Sähköinen lihasstimulaatiolaitteistomme pcb välittää tuotteesi tarkkuuden ja horjumattoman laadun. Ymmärrämme, että EMS-gadgetit vaativat nykyaikaisia piirejä tarjotakseen turvallisesti ohjattuja sähköiskuja. Siksi erikoistunut valmistusvalmistelumme takaa, että jokainen levy täyttää korkeimmatkin suoritus- ja turvallisuusvaatimukset. Olitpa tekemässä asiakkaiden hyvinvointia tai asiantuntevia hyödyllisiä varusteita, kykymme tuotteiden valmistuksessa antaa perustan menestyksellesi.

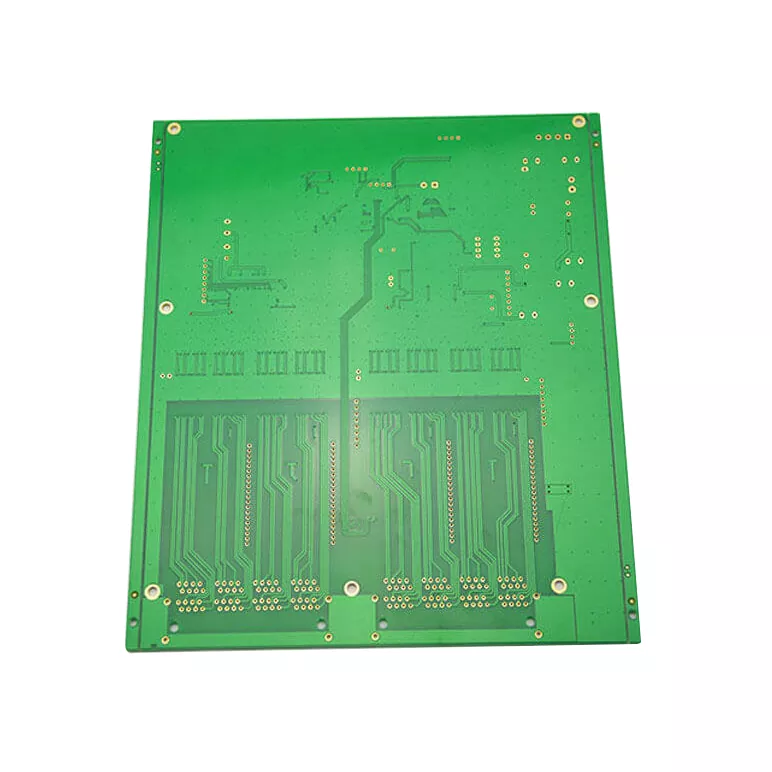

Virtausnopeus ja annostelujärjestelmät PCB
Etsitkö luotettavia virtaus- ja annostelujärjestelmiä pcb-abricating hallintoa? Shenzhen Aisen Electronics Co., Ltd.:ssä olemme erikoistuneet valmistamaan erittäin tarkkoja piirilevyjä, jotka on suunniteltu erityisesti virtausnopeuden arviointiin ja nesteen annostelutarkoituksiin. Edistyneet valmistuskykymme takaavat, että kehyksesi välittävät tarkat lukemat ja tasaisen suorituskyvyn mekaanisissa, terapeuttisissa ja autosovelluksissa. Yli vuosikymmenen ajan tarkkuuspiirilevyjen valmistuksen myötä saamme sen perustarpeet virranohjauselektroniikkaan.

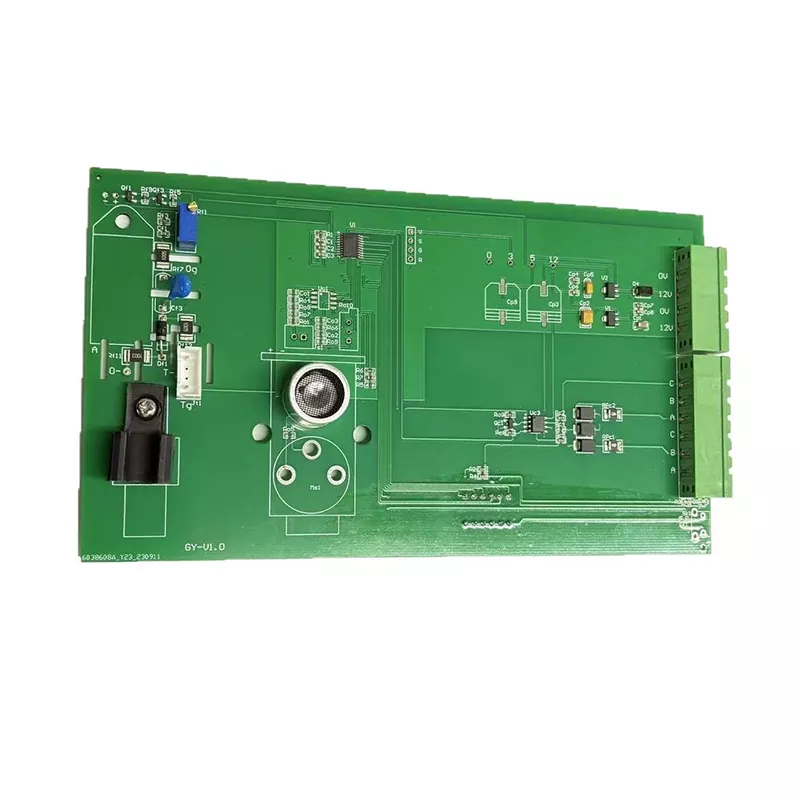

Peristaltic Infusion Technology PCB
Aisen Electronics Co., Ltd. valmistaa Peristaltic Infusion Technology -piirilevyratkaisuja, jotka on suunniteltu lääketieteellisiin infuusiopumppuihin ja nesteenohjausjärjestelmiin. Piirilevymme tukevat tarkkaa moottorin ohjausta, anturisignaalien käsittelyä, hälytystoimintoja ja jatkuvan toiminnan vaatimuksia. Monikerroksisen valmistuksen, kontrolloidun impedanssin suunnittelun ja tiukan laaduntarkastuksen avulla autamme lääketieteellisten laitteiden valmistajia rakentamaan vakaita ja tarkkoja infuusiolaitteita.

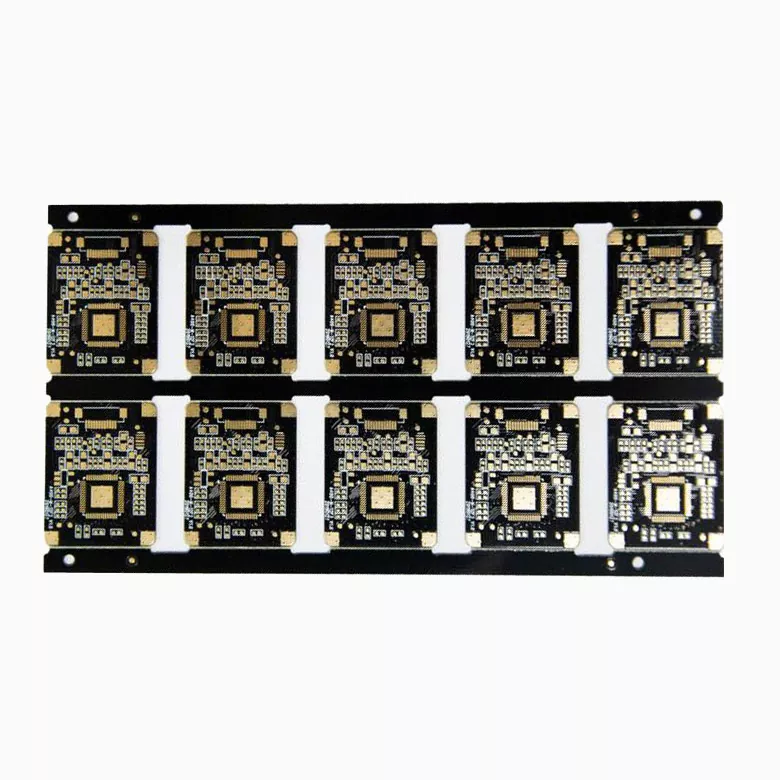

Röntgentietokonetomografia PCB
Aisen Electronics Co., Ltd. tarjoaa röntgentietokonetomografiapiirilevyratkaisuja, jotka on suunniteltu lääketieteellisiin kuvantamisjärjestelmiin, jotka edellyttävät vakaata signaalinsiirtoa ja korkeatiheyksisten piirien integrointia. Piirilevymme tukevat CT-anturin ohjausta, kuvatietojen käsittelyä ja tehonhallintaa monikerroksisella valmistuksella, impedanssin ohjauksella, HDI-tekniikalla ja tiukalla laaduntarkastuksella, jotta lääketieteellisten laitteiden valmistajat voivat saavuttaa tarkan ja luotettavan kuvantamisen.

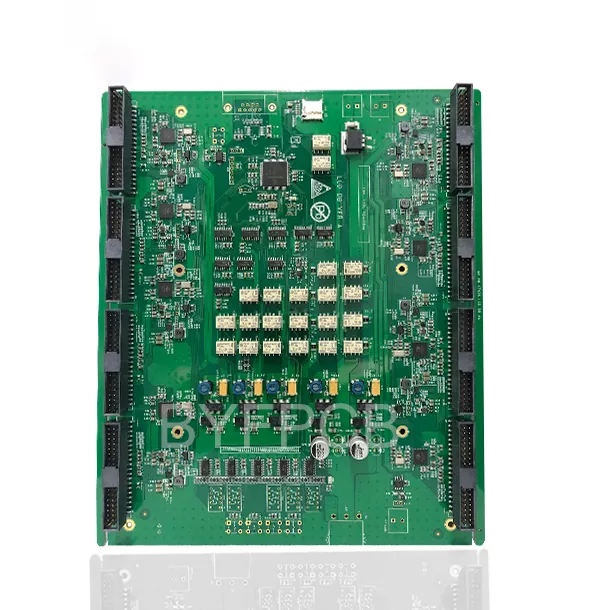

Emg Activity Systems -piirilevy
Etsitkö luotettavia EMG-toimintajärjestelmien piirilevyjärjestelyjä, jotka tarjoavat poikkeuksellisen selkeän lipun ja biolääketieteellisen suorituskyvyn? Shenzhen Aisen Electronics Co., Ltd.:ssä olemme erikoistuneet valmistamaan erittäin tarkkoja painettuja piirilevyjä, jotka on suunniteltu erityisesti elektromyografiasovelluksiin. Tuotteemme täyttävät korjaavien laitteiden vaativat tarpeet, mikä takaa tarkan lihastoiminnan tarkistuksen ja vallitsevan hiljaisen turvallisuuden. Koska olemme pitkään olleet mukana biolääketieteellisissä laitteistoissa, olemme saaneet sen perustavanlaatuisen merkityksen lippujen innokkuudelle ja melun vähenemiselle EMG-järjestelmissä.

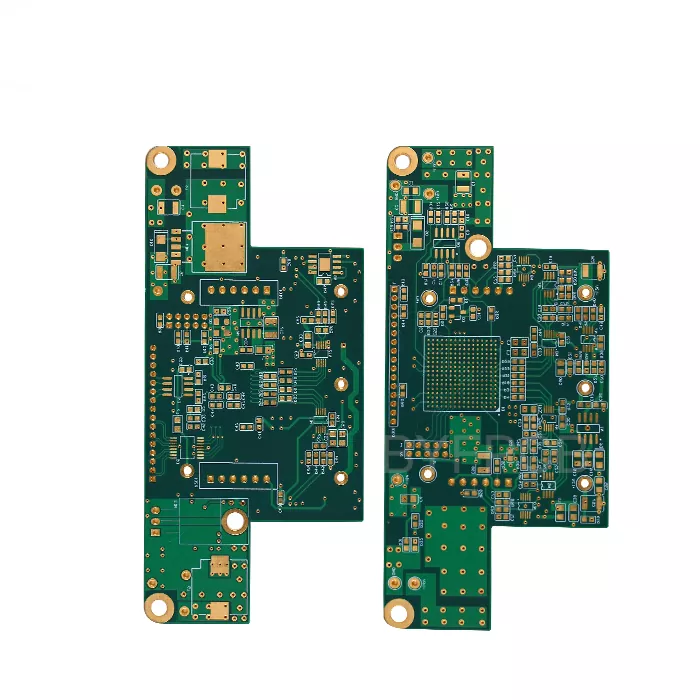

Infuusioneste ohjaa piirilevyä
Aisen Electronics Co., Ltd. valmistaa infuusionesteen ohjauspiirilevyjä, jotka tukevat tarkkaa moottorin ohjausta, anturin palautetta, hälytyspiirejä ja virranhallintaa lääketieteellisissä infuusiolaitteistoissa. Monikerroksiset piirilevyratkaisumme on suunniteltu vakaaseen signaalinsiirtoon, kompaktiin laiteintegraatioon ja tasaiseen suorituskykyyn pitkäkestoisissa lääketieteellisissä sovelluksissa.
Luotettavana Medical Electronics PCB ja PCBA valmistajana ja toimittajana Kiinassa meillä on oma tehdas. Tarjoamme korkealaatuisia piirilevyjen valmistuspalveluita räätälöityillä ratkaisuilla maailmanlaajuiselle elektroniikkateollisuudelle.
