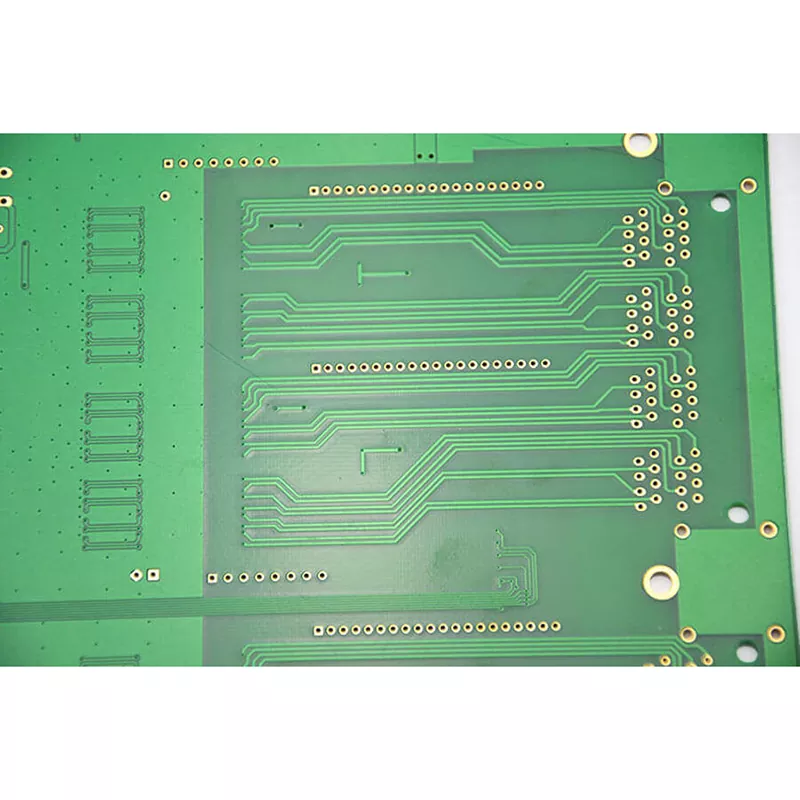

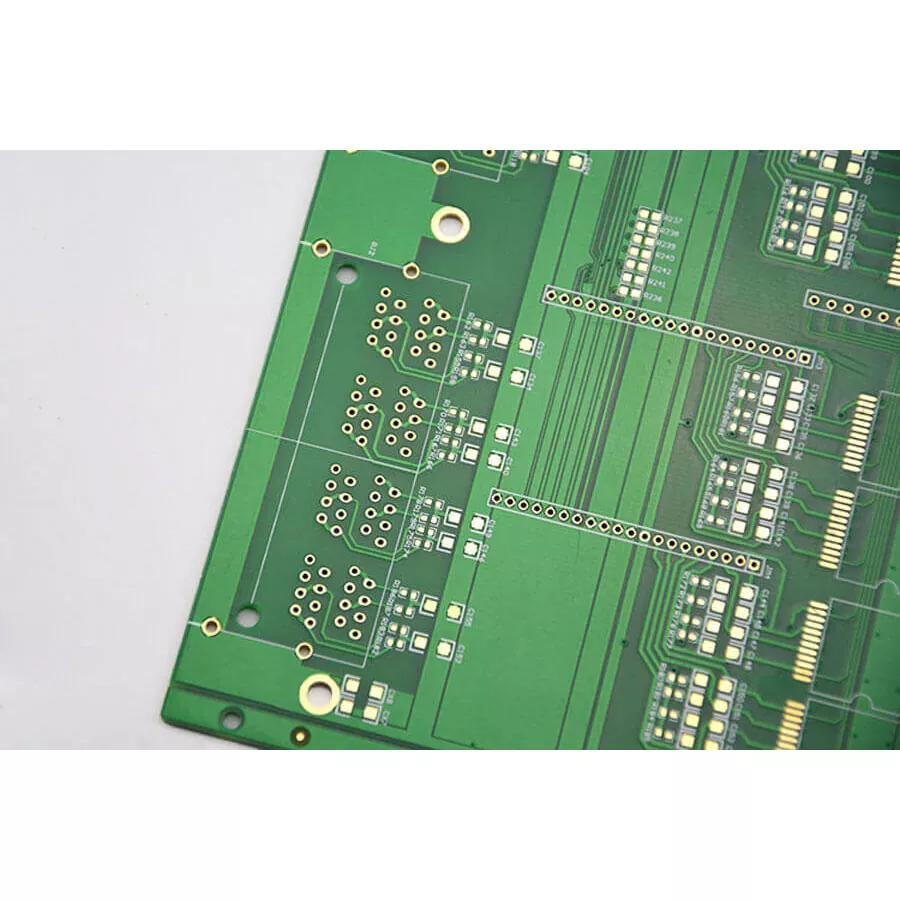

Sähköiset lihasstimulaatiolaitteet PCB
Luotko kekseliäitä hyvinvointiinnovaatioita tai korjaavia palautuslaitteita? Sähköinen lihasstimulaatiolaitteistomme pcb välittää tuotteesi tarkkuuden ja horjumattoman laadun. Ymmärrämme, että EMS-gadgetit vaativat nykyaikaisia piirejä tarjotakseen turvallisesti ohjattuja sähköiskuja. Siksi erikoistunut valmistusvalmistelumme takaa, että jokainen levy täyttää korkeimmatkin suoritus- ja turvallisuusvaatimukset. Olitpa tekemässä asiakkaiden hyvinvointia tai asiantuntevia hyödyllisiä varusteita, kykymme tuotteiden valmistuksessa antaa perustan menestyksellesi.
Sähköiset lihasstimulaatiolaitteet vaativat lähtöpulssien, virtatasojen ja kanavanvaihdon tarkan hallinnan. EMS-laitteen sisällä oleva PCB yhdistää mikro-ohjaimen, stimulaatioohjaimen, virranhallintapiirin ja käyttäjän ohjausjärjestelmän. Mikä tahansa epävakaus piirin suunnittelussa voi vaikuttaa pulssin tarkkuuteen ja laitteen johdonmukaisuuteen.
Aisen Electronics Co., Ltd. valmistaa sähköisiä lihasstimulaatiolaitteita kuntoutuslaitteisiin, kuntoilutuotteita ja kannettavia stimulaatiolaitteita varten. Piirilevyvalmistuksemme keskittyy vakaaseen signaalin reitittämiseen, ohjattuihin virtapolkuihin, kompakteihin piiriasetteluihin ja tuotannon johdonmukaisuuteen laitteen pitkäaikaista toimintaa varten.
EMS-laitteiden piirilevyjen suunnitteluvaatimukset
Toisin kuin tavalliset ohjauskortit, EMS-piirilevyjen täytyy käsitellä sekä digitaalisia ohjaussignaaleja että stimulaatiolähtöpiirejä samalla kortilla. Asettelussa on erotettava herkät ohjaussignaalit teho-osista häiriöiden vähentämiseksi.
Piirilevykehityksen aikana tärkeimmät näkökohdat ovat:
- Virtapolun suunnittelu stimulaatiolähtöpiireille
- Maadoitusrakenne vähentää sähköistä melua
- Komponenttien sijoitus vakaata signaalinsiirtoa varten
- Suojausrakenne teho- ja ohjauspiireille
Nämä tekijät vaikuttavat suoraan stimulaation tarkkuuteen ja tuotteen toimintavakauteen.
Ohjattu piirisuunnittelu pulssilähtöjärjestelmille
EMS-laitteen ydintoiminto on ohjattujen sähköpulssien tuottaminen. Piirilevyn on säilytettävä vakaat yhteydet ohjaussirun, ohjainpiirin ja lähtöliitännän välillä.
Aisen Electronics tukee piirilevyrakenteita:
| Tuote | Kyky |
|---|---|
| Kerrosten määrä | 1-32 kerrosta |
| Minimi rivin leveys/väli | 3/3 milj |
| Laudan paksuus | 0,3-5,0 mm |
| Kuparin paksuus | Jopa 6 OZ |
| Minimi Laser Via | 0,1 mm |
| Impedanssin ohjaus | ±8 % käytettävissä |
| HDI-rakenne | 1+N+1/2+N+2 |
Nämä ominaisuudet tukevat kompakteja EMS-malleja, joissa on useita ohjauskanavia ja integroituja elektronisia toimintoja.
PCB-rakenne kannettaville EMS-laitteille
Monet EMS-tuotteet on suunniteltu kädessä pidettäviksi tai puetettaviksi laitteiksi. Rajoitettu sisätila vaatii suurempaa piiritiheyttä vaikuttamatta kokoonpanon luotettavuuteen.
Kompakteille EMS-laitteille Aisen Electronics tarjoaa:
- Monikerroksiset piirilevyrakenteet integroituihin piireihin
- HDI-tekniikka pienempiin komponenttiasetteluihin
- Hienoviivainen reititys suuritiheyksisille malleille
- Joustavat piirilevyvaihtoehdot rajoitettuihin kokoonpanoihin
Näiden valmistusominaisuuksien ansiosta suunnittelijat voivat integroida stimulaation ohjauksen, latauspiirit, näytöt ja langattomat moduulit pienempiin tuotekoteloihin.
Valmistusprosessin ohjaus
Sähköisten lihasstimulaatiolaitteiden piirilevyjen tuotanto vaatii vakaata valmistustarkkuutta, koska piirien vaihtelut voivat vaikuttaa tuotteen suorituskykyyn.
Tuotantoprosessimme sisältää:
Materiaalin tarkastus
→ Sisäkerroksen piirin muodostus
→ Kerrosten kohdistus ja laminointi
→ Tarkkuusporaus
→ Kuparipinnoitus
→ Piirikuvion muodostus
→ Pintakäsittely
→ AOI-tarkastus
→ Sähkötestaus
Monikerroksisissa levyissä kerroksen kohdistusta ja kuparin paksuutta valvotaan huolellisesti sisäisten piirien välisen yhteyden luotettavuuden ylläpitämiseksi.
Materiaalit ja pintakäsittelyt
Eri EMS-tuotteilla on erilaiset vaatimukset käyttöympäristöstä ja kokoonpanomenetelmistä riippuen.
| Pintakäsittely | Sovellus |
|---|---|
| ENIG | Hienojakoiset IC-komponentit ja kompaktit ohjaimet |
| OSP | Kustannusherkät kuluttaja EMS-tuotteet |
| Lyijytön HASL | Vakioohjaustaulut |
| Upotushopea/tina | Erityiset sähkövaatimukset |
Sopiva pintakäsittely valitaan komponenttityypin, juotosprosessin ja tuotteen arvioidun käyttöiän mukaan.
PCBA-valmistus EMS-tuotteille
Aisen Electronics tarjoaa myös piirilevyjen kokoonpanopalveluita EMS-laitevalmistajille.
Kokoonpanokyky sisältää:
- SMT-komponenttien sijoitus
- Mikro-ohjaimen kokoonpano
- Virranhallintapiirin kokoonpano
- Toiminnallinen testaus
- Tuotantoerän tuki
Komponentteja pienistä pakkauksista, kuten 01005-siruista suurempiin IC-pakkauksiin, voidaan käsitellä tuotevaatimusten mukaan.
Laaduntarkastus tuotannon aikana
EMS-sovelluksissa piirilevyn viat voivat vaikuttaa laitteen ohjaustarkkuuteen. Tuotantoriskien vähentämiseksi jokainen erä noudattaa määriteltyjä tarkastusmenettelyjä.
| Tarkastus | Tarkoitus |
|---|---|
| IQC | Tarkista saapuvat materiaalit |
| IPQC | Seuraa tuotantoprosessia |
| AOI | Havaitse piirin viat |
| Sähkötesti | Tarkista piirin liitäntä |
| FQC/OQC | Vahvista valmiin tuotteen laatu |
Tuotantotietueita ylläpidetään jokaisesta erästä laadun seurannan tukemiseksi.
Sovellukset
EMS PCB -levyjä käytetään:
| Tuotetyyppi | PCB-toiminto |
|---|---|
| Lihasstimulaattorit | Pulssin generointi ja virransäätö |
| Kuntoutuslaitteet | Hoitoohjelman ohjaus |
| Urheilun palautuslaitteet | Monikanavainen stimulaation hallinta |
| Puettavat EMS-tuotteet | Kompakti elektroninen integrointi |
| Kodin hyvinvointilaitteet | Käyttäjän ohjaus ja virranhallinta |
EMS PCB vs General Control PCB
| Tuote | EMS piirilevy | Yleisohjauspiirilevy |
|---|---|---|
| Päätoiminto | Ohjaa sähköstimulaation tehoa | Ohjaa elektronisia perustoimintoja |
| Piirin vaatimus | Pulssin tarkkuus ja virran vakaus | Yleinen signaalin ja tehon ohjaus |
| Layout Focus | Signaalin eristys ja lähdön ohjaus | Komponenttiliitäntä |
| Luotettavuusvaatimus | Korkeampi, koska lähtö vaikuttaa käyttäjän toimintaan | Riippuu sovelluksesta |
FAQ
Mitä piirilevykerrosrakennetta käytetään yleisesti EMS-laitteissa?
Useimmat EMS-tuotteet käyttävät 2-8-kerroksisia piirilevyjä. Monimutkaisemmat laitteet, joissa on useita kanavia tai viestintämoduuleja, voivat vaatia monikerroksisia rakenteita.
Miksi EMS-laitteet vaativat impedanssin ohjauksen?
Impedanssin ohjaus auttaa ylläpitämään signaalin yhtenäisyyttä herkissä ohjauspiireissä ja vähentää häiriöitä eri piiriosien välillä.
Voitko valmistaa pienikokoisia EMS-piirilevyjä?
Kyllä. Aisen Electronics tukee HDI-valmistusta ja hienolinjaista reititystä pienille EMS-laitteille.
Tarjoatko EMS PCBA-kokoonpanon?
Kyllä. Tarjoamme piirilevyjen valmistuksen, komponenttien kokoonpanon, testauksen ja tuotannon tukea.
Mitä tietoja tarvitaan EMS-piirilevyjen tuotantoon?
Asiakkaat toimittavat yleensä Gerber-tiedostot, BOM-, piirilevy-erittelyt, kokoonpanovaatimukset ja tuotantomäärät.
Ota yhteyttä Aisen Electronicsiin
Aisen Electronics Co., Ltd. tarjoaa piirilevyjen valmistus- ja kokoonpanopalveluita EMS-laitteiden valmistajille.
Kokemuksella monikerroksisten piirilevyjen valmistuksesta, HDI-tuotannosta ja elektroniikkakokoonpanosta tuemme asiakkaitamme kehittämään kuntoutuslaitteita, kuntoilutuotteita ja kannettavia stimulaatiolaitteita.
