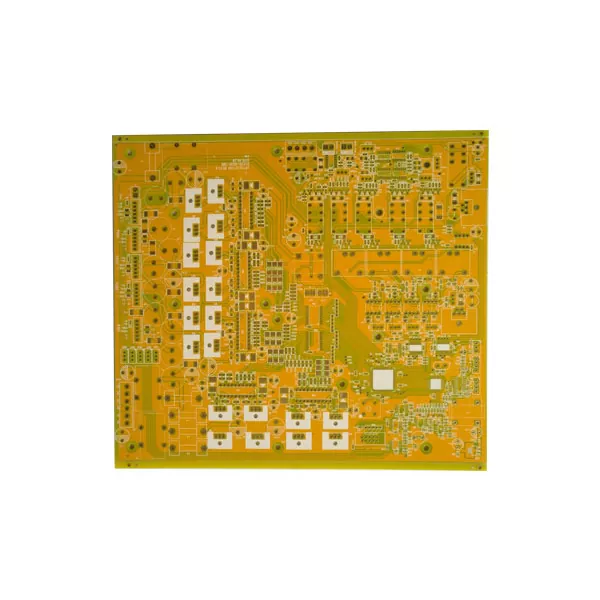

Sisäkorvaistutteiden PCB

Sisäkorvaistutejärjestelmissä yhdistyvät mikrofonit, digitaaliset signaaliprosessorit, langattomat viestintämoduulit ja implantoidut stimulaatiokomponentit ulkoisen äänen muuntamiseksi sähköisiksi signaaleiksi, jotka stimuloivat kuulohermoa.

Sisäkorvaistuteissa käytetyn PCB:n on tuettava tarkkaa signaalinkäsittelyä hyvin rajoitetussa tilassa säilyttäen samalla alhainen virrankulutus pitkäaikaista käyttöä varten. Toisin kuin perinteinen audioelektroniikka, implantoitavat kuulolaitteet vaativat erittäin kompakteja piirirakenteita, vakaata tiedonsiirtoa ja luotettavaa toimintaa tiukkojen lääketieteellisten vaatimusten mukaisesti.

Aisen Electronics Co., Ltd. valmistaa lääketieteellisiin kuulolaitteisiin suunniteltuja sisäkorvaistutteiden piirilevyjä, jotka tukevat suuritiheyksisiä asetteluja, hienojakoisia komponentteja, ohjattua impedanssireititystä ja tarkkoja valmistusprosesseja edistyneelle implantoitavalle elektroniikalle.

Piirilevyn suunnitteluvaatimukset

Nopea signaalinkäsittely digitaalista kuulotekniikkaa varten

Sisäkorvaistutteet perustuvat jatkuvaan äänisignaalin muuntamiseen. Ulkoiset äänitiedot on käsiteltävä, koodattava ja lähetettävä tarkasti istutettuun stimulaatioyksikköön.

Piirilevyn rakenne vaikuttaa suoraan signaalin laatuun äänenkäsittelyn ja eri moduulien välisen tiedonsiirron aikana. Korkeataajuinen signaalin reititys, tehon vakaus ja kohinanhallinta ovat tärkeitä tekijöitä laitteen tasaisen suorituskyvyn ylläpitämisessä.

Aisen Electronics tukee ohjatun impedanssin piirilevyjen valmistusta ja optimoituja kerrosrakenteita auttaakseen insinöörejä hallitsemaan herkkiä digitaalisia ja RF-piirejä kompakteissa implantoitavissa laitteissa.

Kompakti piirien integrointi istutettaville kuulolaitteille

Sisäkorvaistutteen sisätila on erittäin rajallinen. Piirilevyyn on integroitava useita toimintoja, mukaan lukien signaalinkäsittely, tehonhallinta, viestintäpiirit ja ohjausjärjestelmät laitteen kokonaiskokoa lisäämättä.

Monikerroksisten piirilevyrakenteiden ja HDI-tekniikan avulla Aisen Electronics auttaa asiakkaita saavuttamaan korkeamman piiritiheyden säilyttäen samalla luotettavat sähköliitännät. Nämä valmistusominaisuudet sopivat pienikokoiseen lääketieteelliseen elektroniikkaan, jossa koon pienentäminen ja vakaus ovat yhtä tärkeitä.

Edistyksellinen PCB-tekniikka sisäkorvaistutesovelluksiin

HDI-piirilevyjen valmistus pienikokoiselle lääketieteelliselle elektroniikalle

Suuritiheyksinen liitäntätekniikka mahdollistaa monimutkaisempien piirien integroinnin pienempiin piirilevyalueisiin.

Aisen Electronics tarjoaa HDI-piirilevyjen valmistusta lasermikroviailla, hienolinjakäsittelyllä ja korkean tiheyden reititystoiminnolla. Nämä tekniikat tukevat edistynyttä komponenttien sijoittelua ja auttavat pienentämään PCB:n mittoja implantoitavissa kuuloratkaisuissa.

Valmistuskyky sisältää monikerroksiset mallit jopa 32 kerrokseen, minimilinjan leveys ja etäisyys 3 mil/3mil asti sekä laserkäsittely 0,1 mm:stä alkaen.

Signaalin eheyden valvonta ääni- ja langattomille piireille

Sisäkorvaistutteet edellyttävät luotettavaa tiedonsiirtoa ulkoisten prosessorien ja implantoitujen elektronisten moduulien välillä.

PCB-suunnittelun tulee minimoida signaalihäviö, sähkömagneettiset häiriöt ja ei-toivotut kytkennät digitaalisten, analogisten ja RF-piirien välillä. Aisen Electronics työskentelee asiakkaiden kanssa pinosuunnittelun, impedanssin ohjauksen ja reitityksen optimoinnin parissa säilyttääkseen vakaan signaalinsiirron.

Valmistusprosessi

Tarkkuustuotanto lääketieteelliseen elektroniikkaan

Lääketieteelliset implantit PCB:t vaativat tasaista valmistuslaatua, koska valmiin laitteen odotetaan toimivan jatkuvasti useita vuosia.

Aisen Electronics ohjaa koko piirilevyjen tuotantoprosessia, mukaan lukien materiaalin tarkastus, sisäkerroksen valmistus, laminointi, tarkkuusporaus, kuparipinnoitus, piirikuvaus, pintakäsittely ja sähköinen lopputarkastus.

Jokaista tuotantovaihetta valvotaan vakaan mittatarkkuuden ja sähköisen suorituskyvyn ylläpitämiseksi prototyypin kehittämisestä volyymivalmistukseen.

Pintakäsittely ja materiaalin valinta

Piirilevymateriaalien ja pintakäsittelyjen valinta vaikuttaa juotoksen pitkäaikaiseen luotettavuuteen, signaalin suorituskykyyn ja valmistuksen johdonmukaisuuteen.

Aisen Electronics tukee sisäkorvaistutteiden sovelluksissa pintakäsittelyjä, kuten ENIG ja muita sopivia viimeistelyjä komponenttivaatimusten ja kokoonpanoprosessien mukaan. Materiaalivalintaa voidaan arvioida sähköisen suorituskyvyn, lämpöolosuhteiden ja tuotteen käyttöiän odotusten perusteella.

Tekniset ominaisuudet

PCBA-kokoonpano kuulo-implanttielektroniikkaa varten

Tarkka kokoonpano pienille lääkinnällisille laitteille

Sisäkorvaistutteiden elektroniikka vaatii tarkkaa komponenttien sijoittelua, koska käytettävissä oleva asennustila on erittäin rajallinen.

Aisen Electronics tarjoaa PCBA-kokoonpanopalveluita, jotka tukevat miniatyyrikomponentteja, hienojakoisia paketteja, BGA-kokoonpanoa ja automatisoituja tarkastusprosesseja. Piirilevyjen valmistuksen ja kokoonpanon yhdistäminen antaa asiakkaille mahdollisuuden parantaa tuotannon yhtenäisyyttä ja vähentää toimitusketjun monimutkaisuutta.

Laadunvalvonta

Valmistuksen jäljitettävyys ja sähköinen todentaminen

Implantoitavien kuulolaitteiden luotettavuus riippuu tasaisesta piirilevyn suorituskyvystä koko tuotannon ajan.

Aisen Electronics soveltaa laadunvalvontamenettelyjä, mukaan lukien saapuvan materiaalin tarkastus, automaattinen optinen tarkastus, sähkötestaus ja lopputarkastus ennen lähetystä. Valmistustiedot ja prosessien seuranta auttavat asiakkaita ylläpitämään tuotteiden laadunvalvontaa lääkinnällisten laitteiden kehittämisen aikana.

Tekninen tuki sisäkorvaistutteiden piirilevyjen kehittämiseen

Suunnittelun optimoinnin tukeminen prototyypistä tuotantoon

Cochlear Implants PCB-kehitys vaatii yhteistyötä lääkinnällisten laitteiden suunnittelijoiden ja valmistusinsinöörien välillä.

Aisen Electronics tarjoaa teknistä tukea piirilevykehityksen aikana, mukaan lukien valmistettavuuden tarkastelu, pinoamissuositukset, signaalin reitityksen arviointi ja tuotannon suunnittelu. Varhainen suunnitteluviestintä auttaa vähentämään suunnitteluriskejä ja parantamaan tuotannon tehokkuutta.

Miksi valita Aisen Electronics Co., Ltd. sisäkorvaistutteiden piirilevyjen valmistukseen

Sisäkorvaistutteiden piirilevyt vaativat yhdistelmän miniatyyriä piirisuunnittelua, vakaata signaalinkäsittelyä ja pitkäkestoista valmistusta.

Aisen Electronics Co., Ltd. tukee lääkinnällisten laitteiden kehittäjiä monikerroksisten piirilevyjen valmistuksessa, HDI-valmistuksessa, tarkkuuskokoonpanossa ja kontrolloiduissa tuotantoprosesseissa. Kokemuksemme monimutkaisesta lääketieteellisestä elektroniikasta auttaa asiakkaita muuttamaan edistykselliset kuuloteknologiakonseptit luotettaviksi valmistetuiksi tuotteiksi.

Usein kysytyt kysymykset

Minkä tyyppistä PCB:tä käytetään sisäkorvaistutteissa?

Sisäkorvaistutteet käyttävät yleensä kompakteja monikerroksisia piirilevyjä, jotka on suunniteltu audiosignaalin käsittelyyn, virranhallintaan, langattomaan viestintään ja stimulaation hallintaan.

Miksi HDI-tekniikka on tärkeä sisäkorvaistutteiden piirilevyjen suunnittelussa?

HDI-teknologia mahdollistaa useampien piirien ja pienempien komponenttien integroinnin rajoitettuun implanttitilaan säilyttäen samalla luotettavat sähköliitännät.

Miten PCB-suunnittelu vaikuttaa sisäkorvaistutteiden suorituskykyyn?

Piirilevyn asettelu vaikuttaa signaalin tarkkuuteen, viestinnän vakauteen, tehotehokkuuteen ja kuuloimplanttijärjestelmän yleiseen luotettavuuteen.

Voiko Aisen Electronics tukea prototyyppi- ja massatuotantoa?

Kyllä. Aisen Electronics tarjoaa piirilevyjen valmistus- ja kokoonpanotukea varhaisista prototyypeistä kaupallisiin tuotantomääriin.
