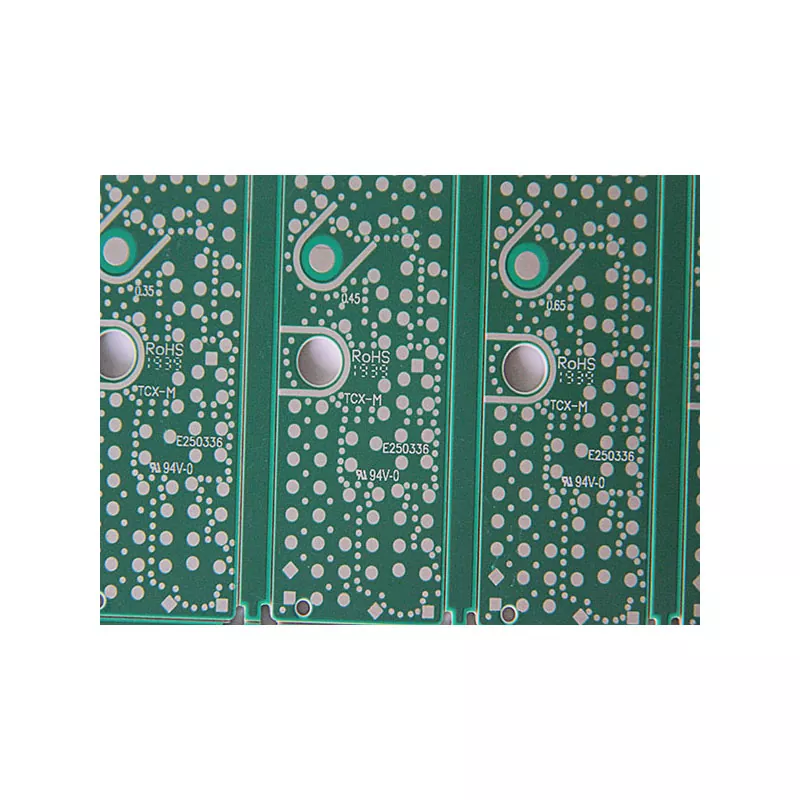

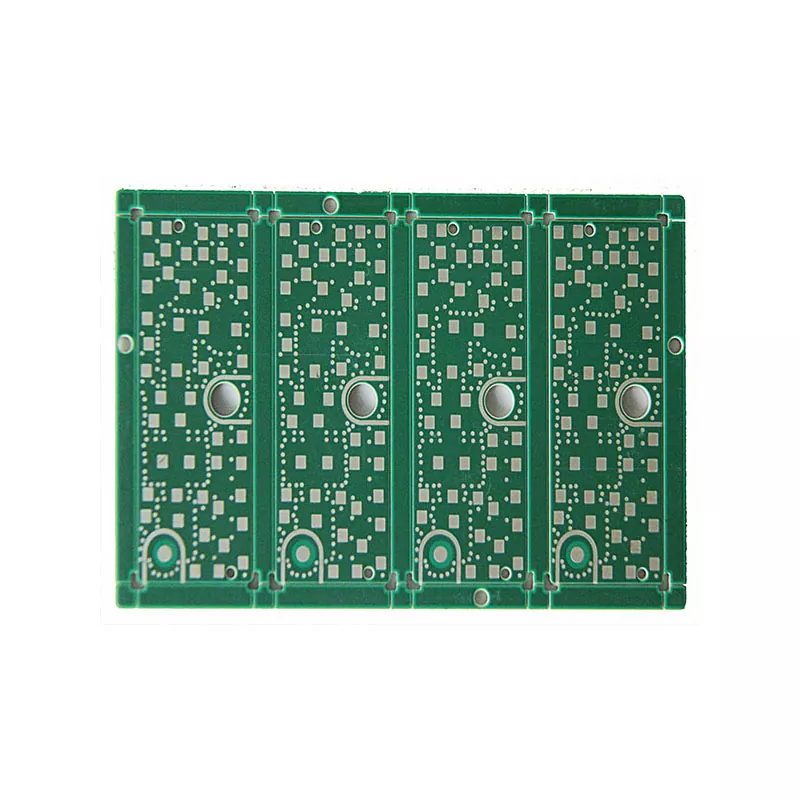

Lentokoneen tiedonsiirtopiirilevy

Lentokoneen viestintäjärjestelmät ovat riippuvaisia ​​vakaista elektronisista piireistä jatkuvan tiedonsiirron ylläpitämiseksi viestintämoduulien, antennien, prosessorien ja ohjausjärjestelmien välillä.

Toisin kuin kaupalliset elektroniset laitteet, ilmassa olevien viestintälaitteiden on toimittava tärinän, lämpötilan vaihtelun, sähkömagneettisten häiriöiden ja tiukkojen tilarajoitusten alaisena. PCB-vika lentokoneen viestintäjärjestelmän sisällä voi vaikuttaa kriittisiin viestintätoimintoihin ja edellyttää erittäin korkeaa valmistuksen yhdenmukaisuutta.

Aisen Electronics Co., Ltd. valmistaa lentokonekommunikaatiopiirilevyratkaisuja avioniikkaviestintälaitteisiin, RF-moduuleita, lentokoneen elektroniikkajärjestelmiä ja navigointiin liittyviä sovelluksia.

Valmistusprosessimme keskittyy sähköisten, mekaanisten ja lämpöominaisuuksien hallintaan, jotka määrittävät piirilevyn luotettavuuden pitkäaikaisen käytön aikana.

Miksi lentokonekommunikaatiopiirilevy vaatii erikoistuneen valmistuksen

Sen suunnittelut kohtaavat haasteita, jotka eroavat tavallisista teollisista piirilevyistä.

Piirilevyn tulee samanaikaisesti käsitellä korkeataajuista signaalinsiirtoa, mekaanista rasitusta, lämpömuutoksia ja rajoitettua asennustilaa.

Korkeataajuisen signaalin eheys

Lentokoneen tietoliikennejärjestelmät sisältävät yleensä RF-signaaleja, joissa PCB-rakenne vaikuttaa suoraan lähetyksen suorituskykyyn.

Korkeammilla taajuuksilla tekijät, kuten:

• jäljitysgeometria
• dielektrinen paksuus
• kuparin jakelu
• kerros pinottava suunnittelu

voi vaikuttaa impedanssin vakauteen ja signaalihäviöön.

Aisen Electronics ohjaa piirilevyjen pinoamisen suunnittelua ja valmistusparametreja ylläpitääkseen tasaisen sähköisen suorituskyvyn RF-viestintäsovelluksissa.

EMI- ja EMC-ohjaus lentokoneelektroniikkaan

Lentokoneissa on useita elektronisia järjestelmiä, jotka toimivat lähellä toisiaan. Hallitsemattomat sähkömagneettiset häiriöt voivat vaikuttaa viestinnän laatuun ja järjestelmän vakauteen.

Lentokonekommunikaatiopiirilevyjen suunnittelu vaatii usein:

• optimoidut maadoitusrakenteet
• ohjatut paluureitit
• suojaavia näkökohtia
• oikea kerrosjärjestely

Monikerroksisten piirilevyjen valmistuskokemuksen ansiosta Aisen Electronics auttaa asiakkaita parantamaan sähkömagneettista yhteensopivuutta tuotekehityksen aikana.

Luotettavuus lämpötila- ja tärinäolosuhteissa

Ilmassa oleva elektroniikka kokee jatkuvaa tärinää ja lämpötilan muutoksia käytön aikana.

Piirilevyn luotettavuus riippuu:

• laminaatin vakaus
• kuparin tarttuvuus
• juotosliitoksen luotettavuus
• mekaaninen rakenne

Aisen Electronics valitsee materiaalit ja valmistusprosessit asiakkaan toimintaympäristön mukaan sen sijaan, että soveltaisi identtisiä ratkaisuja jokaiseen piirilevyprojektiin.

Piirilevyn rakenteen ja materiaalin valinta

Korkeataajuinen materiaalivalinta

Vakiomuotoiset FR-4-materiaalit soveltuvat moniin elektroniikkatuotteisiin, mutta RF-vaatimukset täyttävät lentokoneiden viestintäjärjestelmät voivat vaatia materiaaleja, joilla on vakaammat sähköiset ominaisuudet.

Materiaalien valinnassa huomioitavaa mm.

• dielektrisen vakion stabiilisuus
• dielektrisen häviön ominaisuudet
• kosteudenkestävyys
• lämpölaajenemiskyky

Oikea materiaalivalinta auttaa säilyttämään signaalin tarkkuuden ja vähentämään lähetyshäviöitä käytön aikana.

Monikerroksinen ja HDI-tekniikka kompakteille avioniikkalaitteille

Lentokoneen elektroniset järjestelmät vaativat enemmän toimintoja rajoitetussa asennustilassa.

Monikerroksiset ja HDI-piirilevytekniikat antavat suunnittelijoille mahdollisuuden integroida monimutkaisia ​​piirejä säilyttäen samalla kompaktit mitat.

Aisen Electronics tukee:

• 1-32 kerroksiset piirilevyrakenteet
• HDI 1+N+1 ja 2+N+2 mallit
• Microvia-rakenteet 0,1 mm asti
• Hienolinjainen valmistus jopa 3 milj
• Hienojakoiset BGA-sovellukset

Nämä ominaisuudet tukevat kompakteja viestintämoduuleja ja avioniikkaelektroniikkaa, joilla on suurempi piiritiheys.

Valmistuskyky

Aisen Electronics tarjoaa piirilevyjen valmistusratkaisuja sovellusten vaatimuksiin.

Nämä ominaisuudet tukevat prototyyppien kehitystä, suunnittelun validointia ja volyymivalmistusta lentokoneiden viestintäelektroniikassa.

Valmistuksen ohjaus

Piirilevyn luotettavuus ei riipu pelkästään suunnittelusta vaan myös valmistuksen johdonmukaisuudesta.

Tuotannon aikana Aisen Electronics keskittyy avaintekijöiden hallintaan, mukaan lukien:

Layer Alignment Control

Monikerroksiset lentokoneen piirilevyt vaativat tarkan kerroksen rekisteröinnin. Huono kohdistus voi vaikuttaa sähköliitäntöjen luotettavuuteen ja impedanssin suorituskykyyn.

Kuparin paksuuden hallinta

Tasainen kuparin paksuus on tärkeä virransiirtokyvyn ja lämpösuorituskyvyn kannalta, erityisesti tietoliikennepiireissä, joissa on korkeampi tehovaatimus.

HDI Microvia -luotettavuus

HDI-rakenteissa vakaa laserporaus, kuparin täyttö- ja pinnoitusprosessit ovat välttämättömiä liitoshäiriöiden estämiseksi pitkäaikaisen käytön aikana.

Pintakäsittelyn laatu

Luotettava pintakäsittely parantaa juotettavuutta ja kokoonpanon yhtenäisyyttä.

Sovellukset

Aisen Electronics Aircraft Communication PCB:t soveltuvat:

Ilmailutekniikan viestintäjärjestelmät

Käytetään ilmassa olevissa viestintämoduuleissa, jotka vaativat vakaan signaalinsiirron ja kompaktin piirisuunnittelun.

Lentokoneen navigointilaitteet

Tukee sähköisiä järjestelmiä, joissa tiedonsiirron luotettavuus ja signaalin tarkkuus ovat tärkeitä.

RF-viestintälaitteet

Soveltuu korkeataajuisille tietoliikennepiireille, jotka vaativat ohjattua impedanssia ja EMI-hallintaa.

Ilmailun elektroniset moduulit

Käytetään erikoiselektroniikkalaitteissa, jotka vaativat pitkää käyttöikää ja valmistuksen johdonmukaisuutta.

Tekninen tuki piirilevyjen suunnittelusta tuotantoon

Lentokoneiden piirilevyprojektit vaativat usein tiivistä yhteistyötä suunnittelijoiden ja valmistajien välillä.

Aisen Electronics tarjoaa teknistä tukea, mukaan lukien:

• Piirilevyn suunnittelun katsaus
• Pinoamisen optimointi
• Materiaalisuositukset
• Valmistuksen toteutettavuusanalyysi
• Tuotantoprosessiehdotuksia

Varhainen suunnitteluviestintä auttaa tunnistamaan mahdolliset valmistusriskit ennen massatuotantoa.

Kuinka valita lentokonekommunikaatiopiirilevyn valmistaja?

Lentokonekommunikaatiopiirilevyjen toimittajan valitseminen vaatii muutakin kuin valmistushintojen vertailua.

Insinöörit arvioivat yleensä:

Ymmärtääkö toimittaja korkeataajuisten piirilevyjen vaatimukset?

RF-viestinnän suorituskyky riippuu suuresti piirilevyn rakenteesta ja valmistustarkkuudesta.

Voiko valmistaja ylläpitää johdonmukaisuutta tuotantoerien välillä?

Ilmailuelektroniikka vaatii vakaata laatua, koska vaihtaminen ja huolto ovat vaikeita.

Tarjoaako toimittaja teknistä tukea?

Ammattimaisten piirilevyjen valmistajien tulisi osallistua suunnittelun optimointiin sen sijaan, että ne tuottaisivat vain asiakkaiden toimittamia tiedostoja.

Aisen Electronics Co., Ltd. tukee asiakkaita prototyyppien kehittämisestä tuotantovalmistukseen piirilevyratkaisuilla, jotka on suunniteltu viestinnän suorituskyvyn ja luotettavuuden vaatimuksiin.

FAQ

Mihin lentokonekommunikaatiopiirilevyä käytetään?

Nämä piirilevyt on suunniteltu lentoliikenteen viestintäjärjestelmiin, mukaan lukien RF-moduulit, avioniikkalaitteet, navigointilaitteet ja sisäiset viestintäyksiköt. Ne tarjoavat luotettavat sähköliitännät elektronisten komponenttien välillä ja tukevat vakaata signaalinsiirtoa vaativissa ympäristöissä.

Miten se eroaa tavallisesta piirilevystä?

Perinteisiin piirilevyihin verrattuna lentokoneiden viestintäsovellukset vaativat signaalin eheyden, impedanssisovituksen, EMI-suorituskyvyn, mekaanisen vakauden ja ympäristön luotettavuuden tiukempaa valvontaa. Piirilevyn suunnittelussa on otettava huomioon tärinä, lämpötilan vaihtelut ja pitkän aikavälin käyttövaatimukset.

Voidaanko sitä käyttää suurtaajuisissa ja RF-viestintäjärjestelmissä?

Kyllä. Aisen Electronics voi valmistaa kortteja, joissa on ohjattu impedanssi, optimoitu kerrospino ja sopivat korkeataajuiset materiaalit tukemaan RF-piirejä ja nopeaa signaalinsiirtoa.

Miten insinöörit valitsevat materiaalit lentoliikenteen viestintäsovelluksiin?

Materiaalin valinta riippuu toimintataajuudesta, lämpövaatimuksista, dielektrisestä suorituskyvystä, mekaanisesta lujuudesta ja luotettavuusstandardeista. Korkeataajuiset laminaatit ja pienihäviöiset materiaalit voidaan valita sovelluksiin, jotka vaativat vakaata signaalin suorituskykyä.

Tuetko prototyyppi- ja massatuotantoa?

Kyllä. Aisen Electronics tarjoaa täydellisiä piirilevyjen valmistuspalveluita, mukaan lukien prototyyppien kehitys, pienierätuotanto ja volyymivalmistus. Suunnittelutiimimme tukee myös DFM-tarkastelua ja tuotannon optimointia ennen valmistusta.

Ota yhteyttä Aisen Electronicsiin lentokonekommunikaatiopiirilevyprojekteissa

Jos kehität lentokoneiden viestintälaitteita, avioniikkajärjestelmiä, RF-moduuleja tai ilmailuelektroniikkaa, Aisen Electronics Co., Ltd. tarjoaa piirilevyjen valmistustukea suunnittelun alustavasta tarkastuksesta lopulliseen tuotantoon.

Suunnittelutiimimme voi auttaa piirilevyrakenteen optimoinnissa, materiaalien valinnassa, valmistuksen toteutettavuudessa ja tuotannon suunnittelussa.
