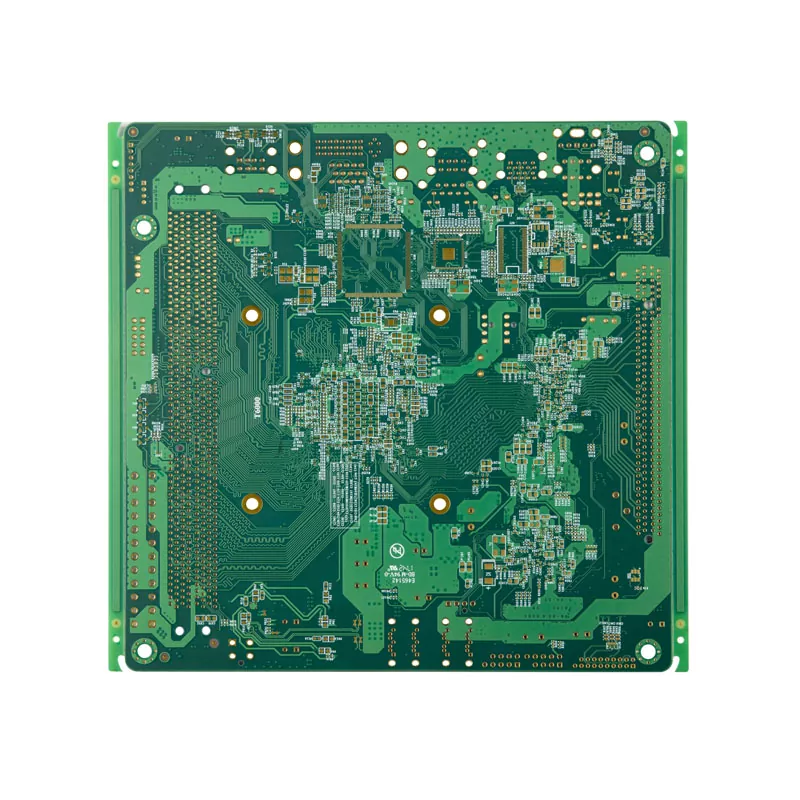

Lentokoneen ohjausjärjestelmien piirilevy

Lentokoneiden ohjausjärjestelmät käyttävät elektronisia kortteja, jotka käsittelevät anturien signaaleja, kommunikoivat ohjausyksiköiden kanssa ja hallitsevat lentokoneen toimintoja suurella tarkkuudella. Toisin kuin tavanomaiset teollisuuspiirilevyt, ilmailun ohjauslevyjen on säilytettävä vakaa sähköinen suorituskyky jatkuvassa tärinässä, lämpötilavaihteluissa, sähkömagneettisissa häiriöissä ja pitkien käyttöjaksojen aikana.

Aisen Electronics Co., Ltd. kehittää lentokoneiden ohjausjärjestelmien piirilevyjä, joissa on ohjatut valmistusprosessit, jotka keskittyvät signaalin eheyteen, mekaaniseen stabiilisuuteen ja pitkän aikavälin luotettavuuteen lentoelektroniikkasovelluksiin.

Miten lentokoneen ohjausjärjestelmän piirilevyt tukevat lentotoimintaa

Lentokoneen ohjausjärjestelmän sisällä oleva piirilevy toimii sähköisenä yhteysalustana prosessorien, antureiden, viestintämoduulien ja toimilaitteiden välillä.

Toiminnan aikana:

Anturimoduulit keräävät lentotietoja, kuten sijaintia, nopeutta ja ympäristöolosuhteita.

Ohjausyksikkö käsittelee nämä signaalit nopeiden piirien ja sulautettujen prosessorien kautta.

Piirilevy tarjoaa luotettavan tehonjaon ja signaalin reitityksen eri elektronisten komponenttien välillä.

Lopulliset ohjaussignaalit välitetään lentokoneen järjestelmiin, jotka vastaavat liikkeen säädöstä, valvonnasta ja turvatoiminnoista.

Koska nämä järjestelmät vaikuttavat suoraan lentokoneen suorituskykyyn, piirilevyjen valmistustarkkuudesta tulee kriittinen. Pienet viat kerrosten liittämisessä, impedanssin vaihtelu tai juotteen luotettavuus voivat vaikuttaa järjestelmän vakauteen.

Piirilevyjen valmistusominaisuudet ilmailunohjaussovelluksiin

Aisen Electronics Co., Ltd. tukee monimutkaisia ​​lentokoneiden ohjauspiirilevyjen suunnittelua prototyyppien kehittämisestä volyymivalmistukseen.

Valmistuskykyämme ovat monikerroksiset piirilevyrakenteet jopa 32 kerrokseen, HDI-tekniikka, hienojakoisten komponenttien tuki ja ohjattu impedanssin reititys nopeille avioniikkapiireille.

Tyypillinen tekninen ominaisuus sisältää:

• Minimilinjan leveys ja väli: 0,076 mm / 3mil
• Kuparin paksuus: jopa 6 OZ korkean virran vaatimuksiin
• Levyn paksuusalue: 0,3–5,0 mm
• Impedanssisäädön toleranssi: ±10 %
• Suurin kuvasuhde: 12:1
• HDI-rakenteet: 1+N+1 ja 2+N+2

Näiden ominaisuuksien avulla suunnittelijat voivat kehittää kompakteja lentokoneen elektronisia moduuleja säilyttäen samalla sähköisen suorituskyvyn.

Monikerroksinen PCB-tekniikka ilmailutekniikan signaalin vakauteen

Lentokoneen elektroniset järjestelmät vaativat usein useita toiminnallisia piirejä rajoitetussa asennustilassa.

Monikerroksinen piirilevyrakenne auttaa erottamaan teho-, signaali- ja maadoituskerrokset, mikä vähentää häiriöitä ja parantaa signaalin siirtoa.

Tuotannon aikana Aisen Electronics Co., Ltd. valvoo:

• Sisäkerroksen kohdistustarkkuus
• Laminoitu liimauslaatu
• Luotettavuuden kautta
• Kuparin paksuus konsistenssi

Porausprosessi säilyttää tarkan läpivientimuodostuksen, mikä vähentää riskejä, kuten avointen piirien ja liitäntähäiriöiden pitkäaikaisen käytön aikana.

HDI-piirilevyratkaisut pienikokoiseen lentokoneelektroniikkaan

Nykyaikaiset lentokonejärjestelmät pienentävät edelleen elektronisten moduulien kokoa ja lisäävät samalla prosessointikykyä.

HDI PCB -tekniikka mahdollistaa suuremman johdotustiheyden mikroläpivientien ja optimoitujen kerrosliitäntöjen avulla.

Lentokoneen ohjaussovelluksissa HDI auttaa insinöörejä saavuttamaan:

• Pienempi PCB-jalanjälki
• Lyhyemmät signaalireitit
• Parannettu reitityksen joustavuus
• Tuki edistyneille prosessoreille ja BGA-komponenteille

Aisen Electronics Co., Ltd. tukee HDI-rakenteita, jotka soveltuvat kompakteihin avioniikan ohjausmoduuleihin, joissa tila ja sähköinen suorituskyky ovat yhtä tärkeitä.

Pintakäsittelyt, jotka on valittu lentoliikenteen piirilevyjen luotettavuuteen

Erilaiset lentokoneiden elektroniset sovellukset vaativat erilaisia ​​pintasuojausmenetelmiä.

Aisen Electronics Co., Ltd. tarjoaa pintakäsittelyvaihtoehtoja, mukaan lukien:

ENIG:
Tarjoaa korroosionkestävyyden ja luotettavan juotettavuuden tarkkuuskomponenteille.

OSP:
Soveltuu kustannusherkkään sovelluksiin, jotka vaativat hyvää juotossuojaa.

Upotushopea/tina:
Käytetään erityisiin kokoonpanovaatimuksiin.

Kova kulta:
Käytetään liitinalueille, jotka vaativat toistuvan kosketuksen kestävyyttä.

Pintakäsittelyn valinta arvioidaan kokoonpanomenetelmän, ympäristöolosuhteiden ja tuotteen elinkaarivaatimusten mukaan.

Lentokoneen piirilevyjen valmistusprosessi ja laadunvalvonta

Lentoelektroniikka vaatii täydellisen valmistuksen jäljitettävyyden.

Aisen Electronics Co., Ltd. noudattaa valvottuja tuotantomenetelmiä, jotka kattavat materiaalitarkastuksen, piirilevyjen valmistuksen, sähkötestauksen ja lopputarkastuksen.

Valmistusprosessi sisältää:

Materiaalin tarkastus

Sisäkerroksen kuvantaminen ja tarkastus

Laminointi

Tarkkuusporaus

Kuparipinnoitus

Ulkokerroksen kuvantaminen

AOI tarkastus

Pinnan viimeistely

Sähköinen testaus

Lopullinen laaduntarkastus

Jokaista tuotantovaihetta valvotaan tuotannon vaihtelun vähentämiseksi ja tasaisen piirilevyn suorituskyvyn varmistamiseksi.

PCBA-kokoonpanotuki lentokoneen elektronisille moduuleille

Piirilevyjen valmistuksen lisäksi Aisen Electronics Co., Ltd. tarjoaa piirilevyjen kokoonpanopalveluita ilmailuun liittyviin elektronisiin sovelluksiin.

Kokoonpanokykymme tukee:

Hienojakoinen komponenttien sijoitus

01005 komponentit

BGA kokoonpano

Tarkka juotospastan ohjaus

Toiminnallisen testauksen tuki

Integroitu piirilevy- ja piirilevyvalmistus auttaa asiakkaita yksinkertaistamaan toimittajien hallintaa ja parantamaan projektin tehokkuutta.

Luotettavuustestaus lentokoneen ohjauspiirilevysovelluksille

Lentokoneen ohjauselektroniikka vaatii muutakin kuin silmämääräisen tarkastuksen.

Luotettavuusarvioinnissa keskitytään sähköiseen suorituskykyyn ja valmistuksen johdonmukaisuuteen.

Testausominaisuudet sisältävät:

Sähkön jatkuvuuden testaus

Lentävän luotain testaus

AOI tarkastus

Impedanssin tarkistus

Juotoksen laadun tarkastus

Tuotannon jäljitettävyyden hallinta

Nämä toimenpiteet auttavat tunnistamaan mahdolliset ongelmat ennen piirilevyn toimitusta ja tukevat vakaata integraatiota asiakkaan järjestelmiin.

Miksi valita Aisen Electronics Co., Ltd. lentokoneen ohjauspiirilevyille

Lentokoneiden piirilevyprojektit vaativat toimittajan, joka ymmärtää sekä valmistuksen yksityiskohdat että sovellusvaatimukset.

Aisen Electronics Co., Ltd. yhdistää monikerroksisen piirilevytuotannon kokemuksen, HDI-valmistuskyvyn ja tiukan prosessinvalvonnan tukeakseen asiakkaita luotettavien ilmailun elektroniikkajärjestelmien kehittämisessä.

Prototyyppien validoinnista tuotantotoimitukseen insinööritiimimme työskentelee asiakkaiden kanssa piirilevyrakenteen optimoinnin, materiaalien valinnan ja valmistuksen toteutettavuuden parissa.

FAQ Tietoja lentokoneen ohjausjärjestelmistä PCB

Mitä eroa on lentokoneen ohjauspiirilevyillä ja tavallisilla teollisilla piirilevyillä?

Lentokoneen ohjauspiirilevyt vaativat suurempaa luotettavuutta, koska ne toimivat tärinän, lämpötilan muutosten ja tiukkojen turvallisuusvaatimusten alaisina. Ne sisältävät yleensä kehittyneitä materiaaleja, monikerroksisia rakenteita ja vahvempaa prosessinhallintaa.

Miksi monikerroksisia piirilevyjä käytetään lentokoneiden ohjausjärjestelmissä?

Monikerroksisten rakenteiden ansiosta insinöörit voivat erottaa teho-, signaali- ja maadoituskerrokset, mikä parantaa sähkömagneettista yhteensopivuutta ja vähentää häiriöitä.

Voiko Aisen Electronics valmistaa HDI-ilmailupiirilevyjä?

Kyllä. Tuemme HDI-piirilevyrakenteita, mukaan lukien 1+N+1 ja 2+N+2 konfiguraatiot pienikokoisille elektronisille moduuleille.

Mitä testejä tehdään ennen toimitusta?

Jokaiselle piirilevylle voidaan tehdä sähkötestaus, AOI-tarkastus, impedanssitarkistus ja valmistuksen jäljitettävyystarkistukset projektin vaatimusten mukaisesti.

Voitko tukea prototyyppien ja pienten lentokoneiden piirilevyjen tuotantoa?

Kyllä. Tarjoamme prototyyppi-, pienierä- ja volyymituotannon tukea eri kehitysvaiheille.
