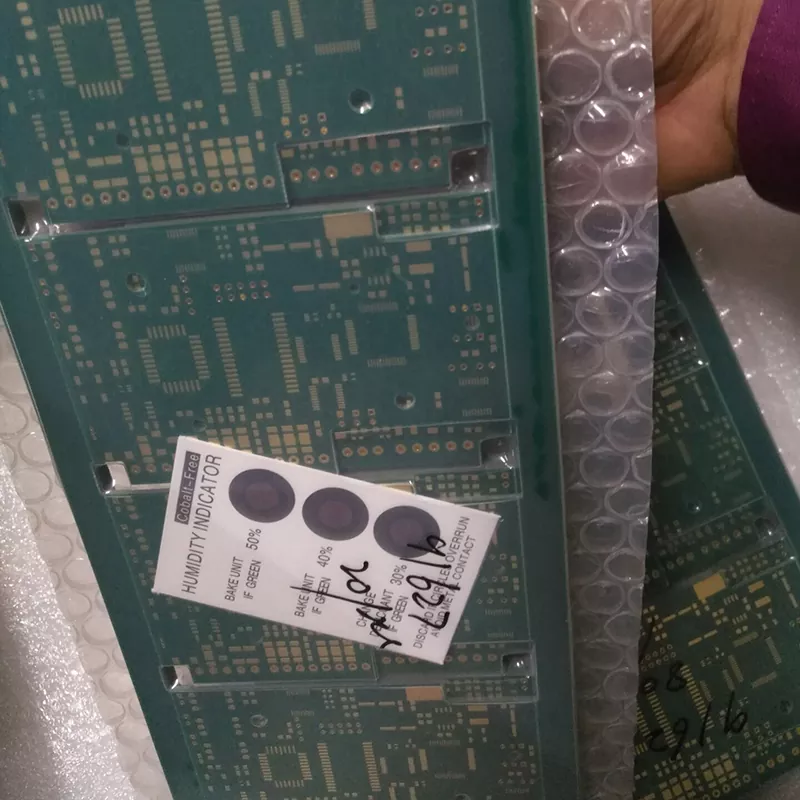

Teollisuuden virtalähde PCB
  • Teollisuuden virtalähde PCBTeollisuuden virtalähde PCB

Teollisuuden virtalähde PCB

Kun tarvitset luotettavia ja tehokkaita teollisuuden virtalähdepiirilevyratkaisuja, oikean valmistajan valinta tekee eron. Shenzhen Aisen Electronics Co., Ltd.:ssä olemme erikoistuneet kuljettamaan tarkkuussuunniteltuja piirilevyjä, jotka täyttävät mekaanisten ohjaussovellusten tarpeet. Edistyneet valmistuskykymme ja tiukka laadunvalvonta takaavat, että ohjaustoimituskehyksesi toimivat asiantuntevasti ja luotettavasti.

Teollisuuden tehonsyöttöjärjestelmät vastaavat sähköenergian muuntamisesta, jakelusta ja hallinnasta laitteiden sisällä. Näissä järjestelmissä käytettävän piirilevyn on kestettävä jatkuva virta ja samalla säilytettävä vakaa sähköinen suorituskyky lämmön, kuormituksen vaihtelun ja pitkien käyttöjaksojen aikana.

Toisin kuin tavalliset ohjauskortit, Industrial Power Supply PCB- ja PCBA-tuotteet vaativat yleensä vahvempaa virransiirtokykyä, parannettua lämmönhallintaa ja luotettavia liitäntärakenteita. Piirilevyn suunnittelussa on otettava huomioon kuparin paksuus, tehojäljen leveys, eristysetäisyys, luotettavuus ja lämmönpoisto, jotta estetään suorituskyvyn heikkeneminen käytön aikana.

Ydinominaisuudet

Ohjaustarvikkeety sovellukset vaativat huomattavaa suoritusta ja horjumatonta laatua. Me ymmärrämme sen perusluonteen mekaanisia ohjausjärjestelmiä ja tarjota piirilevyjä, jotka ylittävät alan standardit.

Korkeat virrankäsittelyominaisuudet

Suunnitelmiimme kuuluu paksut kuparikerrokset jopa 6 OZ:iin asti, mikä takaa ihanteellisen virrankestävyyden suurelle tehollesi sovelluksia. Tämä vahva kehitys estää ylikuumenemisen ja pitää suorituksen tasaisena ylivoimaisen kuormia.

Keskeisiä teknisiä tietoja ovat:

· Kuparin paksuus: Jopa 6 OZ maksimaalista virrankäsittelyä varten

· Reiän kuparin paksuus: ≥25 um erinomaisen liitettävyyden takaamiseksi

· Levyn paksuus: 0,4–5,0 mm erilaisiin tehovaatimuksiin

· Paneelin enimmäiskoko: 650 mm × 750 mm suuria sovelluksia varten

Kehittynyt monikerroksinen tekniikka

Valmistamme monimutkaisia monikerroksisia piirilevyjä 1–32 kerroksesta, mikä antaa sinulle mukautettavat suunnitelmavaihtoehdot edistyneeseen ohjaukseen syöttöpiirit. Tarkka valmistuskahvamme takaa erinomaisen kerrosten välisen käytön ja luotettavan välikerroksen yhteyksiä.

Tekniset ominaisuudet:

· Minimilinjan leveys/väli: 3/3mil tiheää reititystä varten

· Minimum via size: 0.1mm for compact designs

· Impedanssin säätö: ±8 %:n toleranssi kriittisen signaalin eheydelle

· Enimmäiskuvasuhde: 12:1 syvän läpiviennin vaatimukset

Kattava valmistusprosessi

Esitetty valmistustyönkulkumme takaa tasaisen laadun ja horjumattoman laadun jokaiselle valmistamallemme tuotteelle.

Monikerroksinen levyprosessi

25-vaiheinen monikerroksinen valmistelumme alkaa lähestymällä laadunvalvontaa ja edistyy sisäisen kerroksen valmistelun kautta, kansi, poraus ja pinnoitus. Jokainen vaihe sisältää perusteelliset laaduntarkistuskohdat, joilla varmistetaan, että piirilevysi vastaavat tekniset tiedot.

Kaksipuolinen levyprosessi

Ohjaussyöttösovelluksien helpottamiseksi virtaviivainen 20-vaiheinen kaksipuolinen kahvamme välittää kustannustehokkaan järjestelyt laadusta tinkimättä.

Laadunvarmistus, johon voit luottaa

Laatu on ensiarvoisen tärkeää teollisissa sähkösovelluksissa. Kattava laadunvalvontajärjestelmämme ylläpitää:

· Tuotteen tuotto ≥99,8 %

· Aikatoimitusaste ≥99 %

· Asiakasvalitusprosentti ≤0,5 %

· Asiakastyytyväisyys ≥ 98 %

Jokaiselle levylle tehdään 100 % sähkötestaus ennen toimitusta, mikä varmistaa, että oletTeollisuuden virtalähde pcb toimii moitteettomasti sovelluksissasi.

Pintakäsittelyvaihtoehdot

Tarjoamme erilaisia ​​pintakäsittelyjä vastaamaan erityisvaatimuksiasi:

· ENIG (Electroless Nickel Immersion Gold) takaa erinomaisen juotettavuuden

· OSP (Organic Solderability Preservative) tarjoaa kustannustehokkaita ratkaisuja

· Upotustina ja hopea erikoissovelluksiin

· Kultaiset sormet reunaliittimiin

Nopeat läpimenoajat

Ymmärrämme, että projektisi aikataulut ovat kriittisiä. Toimitusmahdollisuuksiimme kuuluvat:

· Pikanäytteet: 2–3 päivää kaksipuolisille levyille

· Pieni erä: 5–8 päivää vakiotilauksille

· Massatuotanto: 8–10 päivää määrävaatimuksille

· Monimutkainen monikerros: 10+ päivää teknisistä tiedoista riippuen

Sovellukset ja teollisuudenalat

Tuotteemme palvelevat erilaisia ​​sovelluksia:

· Energian varastointijärjestelmät ja akunhallinta

· Tehomoduulit ja muuntimet

· LED-ohjaimet ja valaistuksen säätimet

· Autojen tehoelektroniikka

· Teolliset ohjausjärjestelmät

· Verkkolaitteiden virtalähteet

Aloita jo tänään

Valmiina keskustelemaan sinustaTeollisuuden virtalähde pcb vaatimukset? Kokenut suunnittelutiimimme on täällä auttamaan sinua suunnittelemaan ja valmistamaan piirilevyjä, jotka vastaavat tarpeitasi tarkat tekniset tiedot.

Ota yhteyttä osoitteessaviolet@akesonpcb.com pyytää tarjousta tai keskustella projektistasi. Teemme yhteistyötä kanssasi korkealaatuisten piirilevyratkaisujen toimittamiseksi menestyksesi.

Shenzhen Aisen Electronics Co., Ltd. on toiminut piirilevyjen valmistuksessa yli vuosikymmenen ajan, ja siinä yhdistyvät edistyneet innovaatiot, tiukat laadunvalvonta ja reagoiva asiakashyöty olla luotettu kumppanisi järjestelyissä.

Hot Tags: Teollisuuden virtalähteen piirilevyjen valmistaja, mukautetun virtalähteen piirilevy, piirilevytoimittaja Kiina
