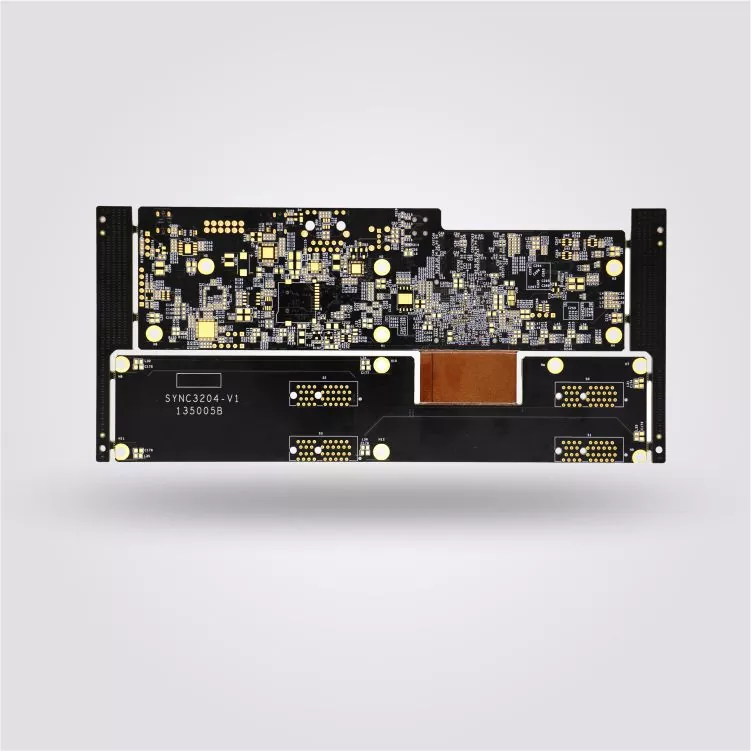

Testauslaitteet PCB

Testauslaitteet on suunniteltu mittaamaan, analysoimaan ja tarkistamaan sähköisiä, fysikaalisia tai teollisia parametreja. Näiden järjestelmien sisällä oleva piirilevy vaikuttaa suoraan mittaustarkkuuteen, koska se yhdistää signaalinkeräyspiirejä, prosessoreja, antureita, viestintämoduuleja ja virranhallintayksiköitä.

Toisin kuin tavalliset teolliset ohjauskortit, testauslaitteet PCB- ja PCBA-tuotteet vaativat usein parempaa sähköistä yhtenäisyyttä. Pienet vaihtelut impedanssissa, kuparin paksuudessa, signaalin reitityksessä tai juotoksen laadussa voivat vaikuttaa mittauksen vakauteen, erityisesti kalibrointiin, laboratorioanalyysiin ja tarkkuustestaukseen käytettävissä laitteissa.

Shenzhen Aisen Electronics Co., Ltd. valmistaaTestauslaitteet PCB ja PCBAratkaisuja elektronisiin mittalaitteisiin, teollisiin testausjärjestelmiin, laboratorioinstrumentteihin ja valvontalaitteisiin. 1-40-kerroksisen jäykän piirilevyn, HDI-piirilevyn, jäykän joustavan piirilevyn ja PCBA-kokoonpanon kattavilla ominaisuuksilla Aisen tukee asiakkaita, jotka tarvitsevat suuritiheyksisiä piirejä, hallittua sähköistä suorituskykyä ja vakaata tuotannon laatua.

Testaus- ja mittauslaitteiden piirilevyvaatimukset

Testauslaitteen piirilevy ei ole vain komponenttien liitäntäalusta. Se on osa mittausjärjestelmää, joka määrittää, kuinka tarkasti signaalit kerätään, lähetetään ja käsitellään.

Eri testauslaitteilla on erilaiset piirilevyvaatimukset.

Esimerkiksi signaalianalysaattori vaatii vakaata suurtaajuista lähetystä, kun taas tehotestauslaite voi vaatia paksumpia kuparikerroksia virrankäsittelyyn. Laboratoriomittauslaitteet keskittyvät yleensä hiljaiseen suunnitteluun ja pitkän aikavälin sähköiseen stabiilisuuteen.

Yleisiä vaatimuksia ovat:

• Vakaa signaalin siirto
• Ohjattu impedanssi
• Tarkat piirin mitat
• Luotettavat juotosliitännät
• Tasainen suorituskyky toistuvan käytön aikana

Aisen Electronics säätää piirilevyn rakenteen, materiaalin valinnan ja valmistusparametrit kunkin testaussovelluksen todellisten työolosuhteiden mukaan.

Testauslaitteet PCB-sovellukset

Elektronisten mittauslaitteiden piirilevy

Elektroniset mittauslaitteet vaativat piirilevyt, joilla on tarkka signaalinkäsittelykyky.

Sovellukset sisältävät:

• Digitaaliset yleismittarit
• Oskilloskoopit
• Signaalianalysaattorit
• Tiedonkeruujärjestelmät
• Elektroniset kalibrointilaitteet

Nämä tuotteet sisältävät usein herkkiä analogisia piirejä, prosessoreita ja tietoliikenneliittymiä. Piirilevyjen valmistuksen on säädettävä tekijöitä, kuten linjan leveys, eristepaksuus ja kuparin jakautuminen signaalin vaihtelun vähentämiseksi.

Aisen valmistaa monikerroksisia piirilevy- ja HDI-piirilevyratkaisuja mittalaitteisiin, jotka vaativat kompakteja asetteluja ja vakaata sähköistä suorituskykyä.

Teollisuuden testausjärjestelmä PCB

Teolliset testauslaitteet toimivat yleensä jatkuvasti tuotantoympäristöissä.

Laboratorioinstrumentteihin verrattuna teollisissa testausjärjestelmissä painotetaan enemmän kestävyyttä, tuotannon yhtenäisyyttä ja yhteensopivuutta automaatiojärjestelmien kanssa.

Tyypillisiä sovelluksia ovat:

• Automaattiset tarkastuslaitteet
• Laadun testausjärjestelmät
• Valmistustestiasemat
• Valvontalaitteet

Näihin sovelluksiin Aisen tarjoaa monikerroksisen piirilevyn ja piirilevyn valmistuksen tiukan prosessinhallinnan kanssa sisäkerroksen tuotannosta lopulliseen kokoonpanoon.

Kalibrointilaitteiden piirilevy

Kalibrointilaitteet vaativat suurta mittaustarkkuutta, koska niitä käytetään muiden laitteiden suorituskyvyn tarkistamiseen.

Piirilevyn suunnittelun tulee minimoida sähköiset häiriöt ja ylläpitää vakaat signaalireitit.

Tärkeitä valmistustekijöitä ovat:

• Ohjattu impedanssi
• Pieni vaihtelu kuparin paksuudessa
• Tarkka poraus
• Luotettava pintakäsittely

Aisen Electronics käyttää AOI-tarkastusta, sähkötestausta, impedanssitestausta ja mittatarkastusta piirilevyjen yhdenmukaisuuden ylläpitämiseksi.

Valmistuskyky testausinstrumenttien PCB ja PCBA

Testauslaitteiden valmistajat vaativat usein räätälöityjä piirilevyrakenteita, koska eri instrumenteilla on erilaiset sähkövaatimukset.

Shenzhen Aisen Electronics Co., Ltd. tarjoaa:

Näiden ominaisuuksien ansiosta Aisen voi valmistaa sekä standarditestauslevyjä että monimutkaisia ​​monikerroksisia rakenteita, joita käytetään tarkkuuselektroniikkalaitteissa.

Testauslaitteissa käytetyt PCB-tekniikat

Monikerroksinen piirilevy monimutkaisille mittauspiireille

Monet testauslaitteet integroivat useita toimintoja, mukaan lukien signaalin hankinta, käsittely, viestintä ja virranhallinta.

Monikerroksiset piirilevyrakenteet tarjoavat lisää reititystilaa ja paremman erotuksen eri piiriosien välillä.

Aisen valmistaa monikerroksisia levyjä jopa 40 kerrokseen, jotka tukevat monimutkaisia ​​piirisuunnitelmia, jotka vaativat:

• Useita signaalikerroksia
• Tehonjakokerrokset
• Maatason suunnittelu
• Parempi sähkömagneettinen suorituskyky

HDI-piirilevy kompakteille testauslaitteille

Nykyaikaiset testauslaitteet pienentyvät ja toimintoja lisätään.

HDI-teknologia käyttää lasermikroviaa lisäämään reititystiheyttä ja pienentämään piirilevyn kokoa.

Aisen HDI -valmistuskapasiteetti sisältää:

• HDI 1- ja 2-portaiset rakenteet
• Laserporauskyky: 75μm-150μm
• Hienolinjainen piirikäsittely
• Suuritiheyksinen komponenttikokoonpano

Nämä tekniikat soveltuvat kannettaviin mittalaitteisiin ja kompakteihin elektronisiin järjestelmiin.

Rigid-Flex PCB rajoitettuun asennustilaan

Jotkut testauslaitteet vaativat joustavia liitäntöjä eri toiminnallisten moduulien välillä.

Rigid-flex PCB yhdistää jäykät alueet komponenttien asennusta varten joustaviin osiin tilaa säästävään asennukseen.

Aisen valmistaa jäykkiä joustavia piirilevyratkaisuja sovelluksiin, joissa:

• Sisätila on rajallinen
• Kaapeliliitäntöjä on vähennettävä
• Mekaaninen luotettavuus on tärkeää

PCBA-valmistuskyky testauslaitteita varten

Tarkkuustestauslaitteiden osalta piirilevyjen valmistusta ja kokoonpanon laatua on valvottava yhdessä.

Aisen Electronics tarjoaa täydelliset PCBA-palvelut, mukaan lukien SMT, DIP-kokoonpano, juotospastatulostus, AOI-tarkastus, röntgentarkastus ja sähkötestaukset.

PCBA-ominaisuudet:

Tämä integroitu tuotantokyky auttaa asiakkaita vähentämään toimittajien koordinaatiota ja ylläpitämään johdonmukaisuutta piirilevyjen valmistuksesta valmiiseen kokoonpanoon.

Laadunvalvonta testausinstrumenttien piirilevytuotannon aikana

Mittauslaitteet vaativat vakaan piirilevyn suorituskyvyn, koska viat voivat vaikuttaa testauksen tarkkuuteen ja laitteiden kalibrointituloksiin.

Aisen Electronics valvoo laatua koko tuotantoprosessin ajan.

Tarkastus sisältää:

• Saapuvan materiaalin tarkastus
• Sisäkerroksen tarkastus
• AOI tarkastus
• Kuparin paksuuden testaus
• Sähköinen testaus
• Impedanssin testaus
• Röntgentarkastus
• Lopullinen laaduntarkastus

Yritys toimii ISO9001, ISO14001 ja IATF16949 laatujärjestelmien mukaisesti.

Laatutavoitteet:

• Tuotteen saanto ≥99,8 %
• Oikea-aikainen toimitus ≥ 99 %
• Asiakasvalitusprosentti ≤0,5 %

Pintakäsittelyt testausinstrumenttien piirilevyille

Erilaiset testaussovellukset vaativat erilaisia ​​pintakäsittelyjä komponenttityypeistä ja käyttöolosuhteista riippuen.

Saatavilla olevat vaihtoehdot ovat:

Pintakäsittelyn valinta arvioidaan juotosprosessin, komponenttien rakenteen ja tuotteen käyttöiän vaatimusten mukaan.

Miksi valita Aisen Electronics testausinstrumenttien piirilevyt ja piirilevyt

Testauslaitteiden valmistajat tarvitsevat piirilevytoimittajia, jotka ymmärtävät sekä sähköisen suorituskyvyn että valmistuksen johdonmukaisuuden.

Shenzhen Aisen Electronics Co., Ltd. yhdistää piirilevyjen valmistuksen, HDI-teknologian, jäykän joustavan valmistuksen ja PCBA-kokoonpanon yhdeksi tuotantojärjestelmäksi.

Aisen tarjoaa 50 000 neliömetrin tuotantolaitoksen, edistykselliset valmistuslaitteet ja yli 20 vuoden kokemuksen piirilevyjen valmistuksesta.Testauslaitteet PCB ja PCBAratkaisuja tarkkuutta, vakautta ja toistettavaa tuotannon laatua vaativille asiakkaille.

FAQ

Mitkä testauslaitteet käyttävät Aisenin piirilevyratkaisuja?

Aisen piirilevyratkaisuja käytetään elektronisissa mittalaitteissa, kalibrointijärjestelmissä, teollisissa testauslaitteissa, laboratorioinstrumenteissa, valvontajärjestelmissä ja tiedonkeruulaitteistoissa.

Voiko Aisen valmistaa monikerroksisia piirilevyjä tarkkuusmittauslaitteisiin?

Kyllä. Aisen valmistaa monikerroksisia 1-40-kerroksisia piirilevyjä kontrolloiduilla valmistusprosesseilla tarkkuuselektroniikkasovelluksiin.

Tarvitsevatko testauslaitteiden piirilevyt impedanssin säädön?

Sovelluksissa, joissa käytetään herkkiä signaaleja tai nopeaa lähetystä, impedanssin ohjaus auttaa ylläpitämään signaalin eheyttä ja mittauksen vakautta.

Tarjoaako Aisen piirilevyjen kokoonpanopalveluita?

Kyllä. Aisen tarjoaa SMT-, DIP-, tarkastus- ja testauspalveluita yhdessä piirilevyjen valmistuksen kanssa.

Mitkä piirilevymateriaalit soveltuvat testauslaitteiden testaukseen?

Yleisiä materiaaleja ovat FR-4, korkean Tg:n materiaalit ja erikoislaminaatit, jotka valitaan lämpötilan, taajuuden ja luotettavuusvaatimusten mukaan.
