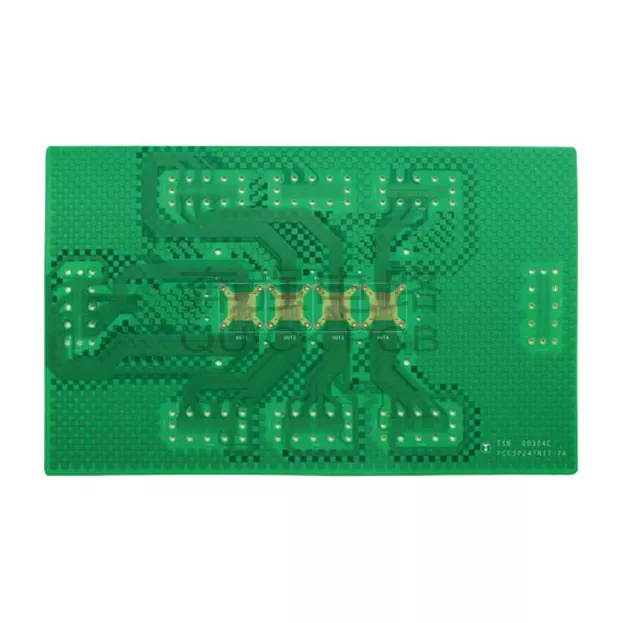

Semiconductor Packaging PCB

Tervetuloa Shenzhen Aisen Electronics Co., Ltd.:hen - luotettavaan rikoskumppaniisi edistyneen piirilevyn valmistuksessa. Meidän huippumoderni toimisto on erikoistunut laadukkaan välittämiseen Semiconductor Packaging PCB järjestelyt, jotka täyttävät edistyneiden gadgetien pyytämisen edellytykset. Tarvitsetko yksikerroksisia arkkeja tai monimutkaisia 32-kerroksisia suunnitelmia, yhdistämme tarkkuuden suunnittelun kiinteisiin valmistusmuotoihin tuodaksemme elektroniikkasi edistysaskeleita elämässä. Mestarimme ulottuu autoon, asiakaslaitteisiin, mekaaniseen ohjaukseen ja ohjaustarjoukseen sovelluksia.

Mitä ovat puolijohdepakkausprosessin piirilevyt?

Ajattele elektronista laitettasi nykyaikaisena hämmästyttävänä. Esine toimii laitoksena, joka yhdistää kaikki osat yhdessä. Nämä erikoistuneet piirilevyt antavat perusliitännät puolijohdesirujen ja ulkopuolen välillä maailmassa.

Arkkimme käsittelevät kaikkea tärkeästä lipunohjauksesta monimutkaiseen hallintaan. Ne tukevat erilaista niputtamista lajittelee laskemalla BGA:n, QFN:n ja edistyneet flip-chip-edut. Valmistuskahva vaatii poikkeuksellista tarkkuutta takaavat kiinteät assosiaatiot äärettömän pienten komponenttien välillä.

Valmistuskykymme

Monikerroksinen levytuotanto

Monikerroksinen valmistusmme kestää kattavan 25-vaiheisen valmistelun. Se alkaa lähestymällä kankaan arviointia ja edistyy sisäisen kerroksen käsittelyn, peittämisen ja porauksen kautta.

Keskeisiä vaiheita ovat:

· Tarkkuusporaus vähintään 0,2 mm:n rei'illä

· Kehittynyt PTH-pinnoitus luotettavia yhteyksiä varten

· AOI-tarkastus kriittisissä vaiheissa

· Ammattimainen juotosmaskisovellus

· Useita pintakäsittelyvaihtoehtoja

Kaksipuolisen levyn valmistus

Vähemmän vaikeita sovelluksia varten kaksipuoliset arkkimme tarjoavat hämmästyttävän suorituskyvyn ja nopeammat läpimenoajat. The virtaviivaistettu 20-vaiheinen valmistelu pitää samat laatuvertailut samalla kun lyhenee sukupolven aika.

Tekniset tiedot

Tason kokoonpanot

· Saatavilla yhdestä 32 kerrokseen

· Paneelin enimmäiskoko: 650 mm × 750 mm

· Levyn paksuusalue: 0,3–5,0 mm

· Kuparin paksuus: Jopa 6 OZ

Tarkkuusominaisuudet

· Viivan vähimmäisleveys: 0,076 mm (3 MIL)

· Minimiläpimitta: 0,1 mm (mikroaukot)

· Impedanssitoleranssi: ±8 % (erityinen ominaisuus)

· Reiän kuparin paksuus: ≥25 μm

Lisäominaisuudet

· HDI-tekniikka: 1+N+1 ja 2+N+2 kokoonpanot

· Kuvasuhde: Jopa 12:1

· BGA-tuki: halkaisija 0,22 mm asti

· Komponenttien välinen etäisyys: jopa 0,14 mm

PCBA:n kokoonpanopalvelut

Piirilevytuotannon lisäksi tarjoamme täydellisiä kokoonpanoratkaisuja. PCBA-ominaisuuksiimme kuuluvat:

Komponenttien sijoittelun tarkkuus

· Komponentin vähimmäiskoko: 01005 siru (erityinen ominaisuus)

· Komponenttien enimmäiskorkeus: 13 mm

· Asennustarkkuus: ±0,025 mm

· BGA-väli: 0,38 mm:iin asti

Laadunvalvonta

· Juotospastan paksuuden säätö: ±0,03 mm

· Komponenttien siirtymätarkkuus: ≤0,10 mm

· Minimietäisyys: 0,25 mm komponenttien välillä

Teollisuuden sovellukset

Autojen elektroniikka

Meidän autoluokkammeSemiconductor Packaging PCB ratkaisut täyttävät tiukat luotettavuusvaatimukset. Valmistamme levyjä:

· Moottorin ohjausyksiköt

· Turvajärjestelmät

· Sähköajoneuvojen virranhallinta

· Kehittyneet kuljettajan apujärjestelmät

Kuluttajaelektroniikka

Älypuhelimista kodin älylaitteisiin korttimme mahdollistavat:

· Suuritiheyksisten komponenttien integrointi

· Pienoistetut muototekijät

· Parannettu signaalin eheys

· Kustannustehokas tuotanto

Teollisuuden ohjausjärjestelmät

Kestävät mallit ankariin ympäristöihin, mukaan lukien:

· Moottorin ohjauskortit

· Anturiliitännät

· Viestintämoduulit

· Virranjakelujärjestelmät

Virtalähdesovellukset

Erikoisratkaisut:

· Energian varastointijärjestelmät

· Aurinkoinvertterit

· LED-ohjaimet

· Akunhallintajärjestelmät

Laadunvarmistus

Ylläpidämme tiukkoja laatustandardeja koko tuotannon ajan:

Laatutavoitteet

· Tuotteen tuotto: ≥99,8 %

· Nopea toimitus: ≥ 99 %

· Asiakastyytyväisyys: ≥98 %

· Valitusprosentti: ≤0,5 %

Testausprotokollat

Jokaiselle levylle tehdään kattava testaus, mukaan lukien:

· Sähkötestaus (ET)

· Automaattinen optinen tarkastus (AOI)

· Lopullinen laadunvalvonta (FQC)

· Lähtevän laadunvarmistus (OQC)

Toimituksen aikajana

Ymmärrämme aikapaineet markkinoille. Tuotantoaikataulumme sisältävät:

Nopeat näytteet

· Yksipuolinen/kaksipuolinen: 1-3 päivää

· 4-kerroksiset levyt: 3-4 päivää

· Monimutkainen monikerros: 5–10 päivää

Tuotantomäärät

· Vakiolevyt: 7–16 päivää

· Monimutkaiset mallit: 16–20+ päivää

· Pikatilaukset: Ota yhteyttä nopean palvelun saamiseksi

Pintakäsittelyvaihtoehdot

Valitse useista viimeistelyvaihtoehdoista:

· HASL (lyijytön ja lyijytön)

· ENIG (sähkötön Nickel Immersion Gold)

· OSP (Organic Solderability Preservative)

· Upotushopea/tina

· Hard Gold reunaliittimiin

Miksi valita Akeson Circuit?

Sitoutumisemme huippuosaamiseen ulottuu valmistusta pidemmälle. Tarjoamme:

· Tekninen konsultointi suunnittelun optimointiin

· DFM-analyysi tuotantoongelmien estämiseksi

· Joustavat määrät prototyypeistä massatuotantoon

· Kattava dokumentaatio jäljitettävyyttä varten

Puolijohdeteollisuus vaatii täydellisyyttä. Meidän edistyneetSemiconductor Packaging PCB valmistuskapasiteetti varmistaa, että tuotteesi vastaavat korkeimpia standardeja. Suunnittelun alustavasta konsultaatiosta lopullinen toimitus, olemme kumppanisi sähköisessä innovaatiossa.

Oletko valmis keskustelemaan seuraavasta projektistasi? Ota yhteyttä tekniseen tiimiimme osoitteessaviolet@akesonpcb.com tutkia, kuinka asiantuntemuksemme voi herättää suunnittelusi eloon. Rakennetaan yhdessä elektroniikan tulevaisuutta.
