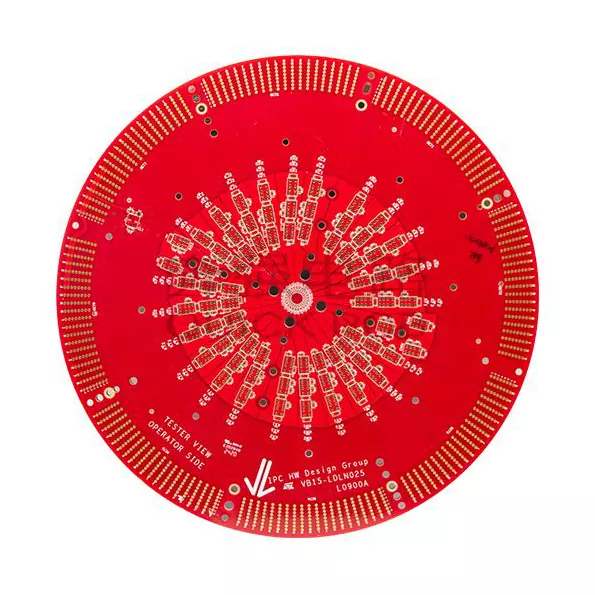

Puolijohteiden testauspiirilevy

Puolijohteiden testaus vaatii paljon korkeamman tason sähköistä ohjausta verrattuna perinteisiin elektronisiin sovelluksiin.

IC-validoinnin ja tuotantotestauksen aikana pienetkin vaihtelut signaalinsiirrossa, impedanssissa tai piirilevyrakenteessa voivat vaikuttaa mittaustuloksiin.

Aisen Electronics kehittää puolijohdetestauspiirilevyjä, joissa on kontrolloidut sähköiset ominaisuudet, jotka tukevat sovelluksia, jotka vaativat toistettavaa testaussuoritusta, tarkkaa signaalinsiirtoa ja pitkäaikaista luotettavuutta.

Miksi puolijohteiden testaus piirilevyt vaativat erityisiä suunnittelunäkökohtia

Puolijohteiden testilevy ei ole vain piiriliitäntäalusta. Se vaikuttaa suoraan siihen, kuinka tarkasti testauslaitteet mittaavat laitteen suorituskykyä.

Piirilevyn tulee käsitellä:

• Nopeat digitaaliset signaalit
• Herkät analogiset signaalit
• Useita tehoalueita
• Hienojakoiset komponenttiliitokset
• Toistuvat testisyklit

Oikea PCB-pinon suunnittelu, impedanssin ohjaus, maadoitusstrategia ja materiaalin valinta ovat kriittisiä tekijöitä testaustarkkuuden ylläpitämisessä.

Signaalin eheyden valvonta puolijohteiden testausta varten

Signaalin laatu on yksi tärkeimmistä vaatimuksista puolijohdetestisovelluksissa.

Nopeisiin testisignaaleihin voivat vaikuttaa:

• Signaalin heijastus
• Ylikuuluminen
• Lähetyksen menetys
• Sähkömagneettinen häiriö

Aisen Electronics tukee piirilevyjä, joissa on kontrolloitu impedanssi ja optimoidut reititysrakenteet, jotka auttavat ylläpitämään vakaata signaalinsiirtoa testauksen aikana.

Keskeisiä suunnittelunäkökohtia ovat:

• Differentiaaliimpedanssin ohjaus
• Lyhyet ja optimoidut signaalireitit
• Tasojen pinoamisen optimointi
• Maaviitteiden hallinta

Suuritiheyksinen liitäntämahdollisuus edistyneille testilevyille

Nykyaikaiset puolijohdepaketit pienenevät edelleen ja lisäävät testauksen monimutkaisuutta.

Kehittyneet puolijohdetestipiirilevyt vaativat usein:

• Hieno jäljitysreititys
• Mikroläpiviennit
• Tiheä komponenttien sijoitus
• Monikerroksinen liitäntä

Aisen Electronics tukee HDI-piirilevyjen valmistusta sovelluksissa, jotka vaativat kompakteja asetteluja ja tarkkoja sähköliitäntöjä.

Tyypillisiä ominaisuuksia ovat:

Puolijohteiden testauspiirilevysovellukset

IC:n toiminnallinen testaus

Toiminnalliset testijärjestelmät edellyttävät vakaata signaalinsiirtoa testauslaitteiden ja puolijohdelaitteiden välillä.

Piirilevyrakenteiden on tuettava tarkkaa tiedonsiirtoa ohjaimien, testipistorasioiden ja laiteliitäntöjen välillä.

Kiekkojen ja pakkausten testaus

Kiekkotason ja pakkaustason testaus sisältää erittäin tarkat sähkömittaukset.

PCB:n suorituskyky vaikuttaa:

• Testaa toistettavuutta
• Signaalin tarkkuus
• Mittauksen johdonmukaisuus

Autojen puolijohteiden validointi

Autosirut vaativat laajan testauksen ennen kuin ne siirtyvät ajoneuvojärjestelmiin.

Autojen puolijohteiden validointiin käytettävät testipiirilevyt vaativat parempaa luotettavuutta ja vakaata sähköistä suorituskykyä.

Sovellukset sisältävät:

• Virranhallinnan IC-testaus
• Auton ohjaimien testaus
• Anturisirun validointi

Tehopuolijohteiden testaus

Teholaitteet tuottavat korkeampia sähkö- ja lämpökuormia testauksen aikana.

Piirilevymallit tehopuolijohteiden testausta varten edellyttävät:

• Raskaat kuparirakenteet
• Lämmönhallinta
• Korkean virran kyky
• Sähköinen eristys

Puolijohteiden testauspiirilevy vs standardi PCB

Puolijohdetestilevyjen valmistusprosessi

Puolijohteiden testaussovellukset vaativat tiukempaa valmistuksen valvontaa, koska piirilevyjen vaihtelut voivat vaikuttaa testaustuloksiin.

Aisen Electronics hallitsee kriittisiä tuotantovaiheita, mukaan lukien:

Materiaalin ja pinoamisen valvonta

Materiaalin valinta ja kerroskonfiguraatio arvioidaan signaalin nopeuden, taajuusvaatimusten ja testausolosuhteiden mukaan.

Tarkkuuspiirin muodostus

Hienolinjaiset valmistusprosessit varmistavat tarkat jäljitysmitat tiheille puolijohteiden testiasetteluille.

Sähköinen tarkastus

Jokainen PCB käy läpi sähkötarkastuksen varmistaakseen:

• Piirin jatkuvuus
• Eristyksen suorituskyky
• Impedanssivaatimukset

Lopullinen laaduntarkastus

Ennen toimitusta levyt tarkastetaan mittatarkkuuden, pinnan laadun ja valmistuksen johdonmukaisuuden suhteen.

Materiaalin valinta puolijohteiden testaussovelluksiin

Erilaiset testausympäristöt vaativat erilaisia ​​piirilevymateriaaleja.

Materiaalin valinnassa voidaan harkita:

• Signaalin taajuus
• Lämpövaatimukset
• Mittojen vakaus
• Dielektrinen suorituskyky

Nopeiden puolijohteiden testaussovelluksiin sopivat substraattimateriaalit auttavat vähentämään signaalihäviöitä ja parantamaan mittauksen luotettavuutta.

PCBA-tuki puolijohteiden testauslaitteille

Aisen Electronics tarjoaa piirilevyjen kokoonpanopalveluita puolijohteiden testauslaitteiden valmistajille.

Palveluihin kuuluu:

• Komponenttien hankinta
• SMT kokoonpano
• Tarkka komponenttien sijoittelu
• Sähköinen testaus
• Toiminnallinen varmistus

Näin asiakkaat voivat saada täydelliset testijärjestelmäkokoonpanot yhdeltä valmistuskumppanilta.

Laadunvalvonta

Puolijohteiden testauslaitteet vaativat tasaisen piirilevyn suorituskyvyn toistuvissa tuotantoerissä.

Aisen Electronics soveltaa laadunvalvontaa, mukaan lukien:

• Saapuvan materiaalin tarkastus
• Automatisoitu optinen tarkastus (AOI)
• Sähköinen testaus
• Prosessin seuranta
• Lopputarkastus

Jokaista tuotantoerää valvotaan tuotannon johdonmukaisuuden säilyttämiseksi.

Tekninen tuki puolijohdetestien piirilevyjen kehittämiseen

Puolijohteiden testausprojektit edellyttävät usein tiivistä yhteistyötä piirilevyjen valmistajien ja laitesuunnittelijoiden välillä.

Aisen Electronics tarjoaa teknistä tukea, mukaan lukien:

• Piirilevyjen pinoamissuositukset
• Signaalin eheyden tarkistus
• Valmistettavuusanalyysi
• Tuotannon optimointi

Tämä auttaa asiakkaita vähentämään suunnitteluriskejä ennen massatuotantoa.

FAQ

Mikä rooli piirilevyllä on puolijohteiden testauslaitteissa?

Piirilevy tarjoaa sähköisen yhteyden testijärjestelmien ja puolijohdelaitteiden välillä mittaus- ja validointiprosessien aikana. Sen on siirrettävä testisignaalit tarkasti säilyttäen samalla vakaa suorituskyky toistuvissa testausolosuhteissa.

Miksi testisovellukset vaativat suurempaa PCB-valmistustarkkuutta?

Puolijohteiden testaus sisältää erittäin pieniä signaalivaihteluita ja nopeita sähkömittauksia. Valmistustekijät, kuten viivan leveyden tarkkuus, impedanssin tasaisuus, kuparin paksuus ja kerrosten kohdistus, voivat vaikuttaa suoraan testin luotettavuuteen.

Miten impedanssin ohjaus parantaa testaussuorituskykyä?

Ohjattu impedanssi auttaa säilyttämään signaalin eheyden nopean lähetyksen aikana. Se vähentää signaalin heijastuksia ja vääristymiä, mikä on erityisen tärkeää sovelluksissa, jotka sisältävät edistynyttä IC-testausta ja suurtaajuisia signaaleja.

Soveltuvatko HDI-tekniikat edistyneille testialustoille?

Kyllä. HDI-rakenteet mahdollistavat kompaktimman reitityksen lasermikrovikojen ja hienolinjaisten piirien läpi. Ne soveltuvat testaamaan järjestelmiä, joissa tarvitaan rajoitettua levytilaa ja tiheitä liitäntöjä.

Millaiset puolijohdesovellukset voivat käyttää näitä piiriratkaisuja?

Näitä levyjä käytetään yleisesti IC-varmistuslaitteissa, puolijohteiden tarkastusjärjestelmissä, sirutestausalustoissa, teholaitteiden testauksessa ja elektronisten komponenttien validointilaitteissa.

Voitko tukea prototyyppien kehitystä ennen massatuotantoa?

Kyllä. Aisen Electronics tarjoaa suunnittelutukea alustavasta suunnittelusta ja prototyyppien valmistuksesta volyymituotantoon. Tämä auttaa asiakkaita varmistamaan sähköisen suorituskyvyn ja optimoimaan suunnittelun ennen laajamittaista valmistusta.

Tarjoatko täydellisiä kokoonpano- ja testauspalveluita?

Kyllä. Piirilevyjen valmistuksen lisäksi Aisen Electronics tukee PCBA-palveluita, kuten komponenttien hankintaa, SMT-kokoonpanoa, tarkastusta ja sähkötestausta projektin vaatimusten mukaisesti.

Aloita puolijohteiden testauspiirilevyprojektisi Aisen Electronicsin avulla

Aisen Electronics Co., Ltd. tarjoaa tarkkuuspiirilevyjen valmistusratkaisuja puolijohteiden testauslaitteiden valmistajille.

Painopisteemme ei ole vain piirilevyjen tuotanto, vaan myös auttaa asiakkaita saavuttamaan vakaa sähköinen suorituskyky, tarkat testitulokset ja luotettava pitkän aikavälin toiminta.

Ota yhteyttä osoitteessaviolet@akesonpcb.comkeskustellaksesi puolijohteiden testauksen piirilevyvaatimuksistasi.
