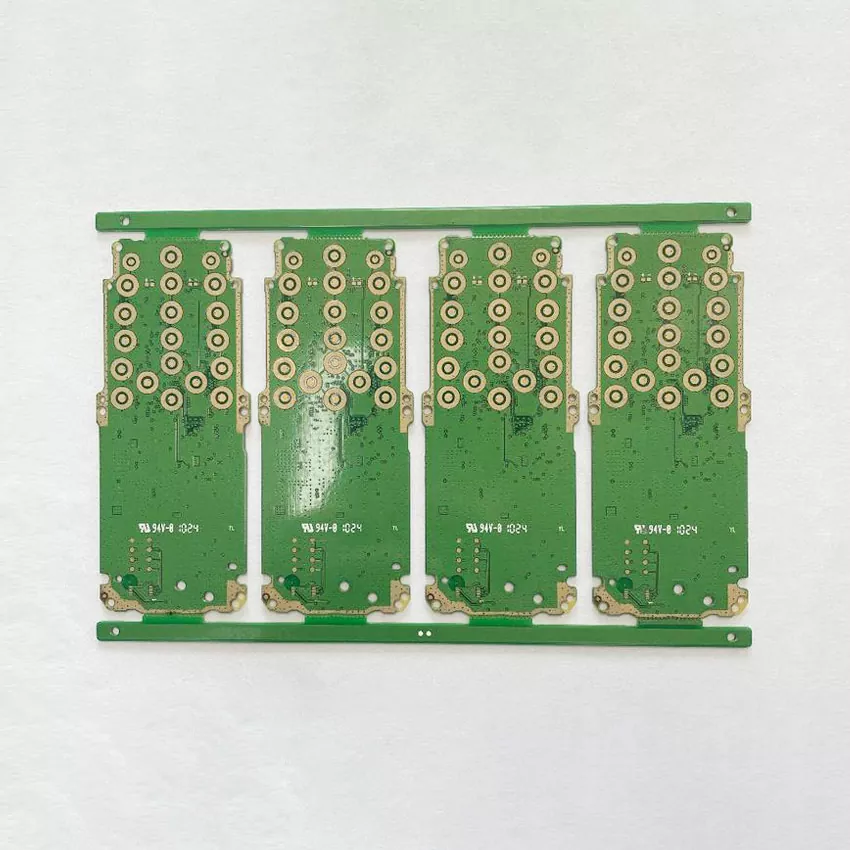

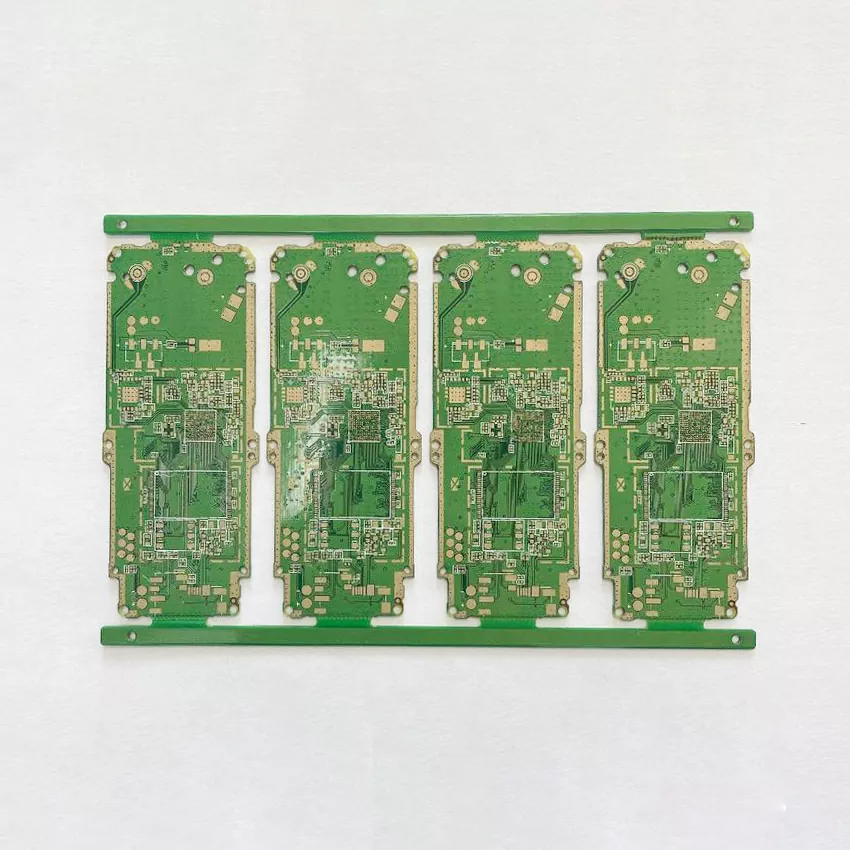

Matkapuhelimen PCB

Älypuhelimissa integroidaan edelleen enemmän toimintoja pienempiin tiloihin, mukaan lukien nopeat prosessorit, useita kameroita, 5G-viestintämoduuleja, antureita ja virranhallintajärjestelmiä. Nämä mallit vaativat piirilevyjä, joilla on suurempi johdotustiheys, tarkka impedanssin säätö ja vakaa sähköinen suorituskyky.

Aisen Electronics Co., Ltd.:ssä valmistamme matkapuhelinpiirilevyjä nykyaikaisen mobiilielektroniikan vaatimusten mukaisesti. Tuotantokykymme tukevat monimutkaisia ​​piirirakenteita, hienojakoisia komponentteja ja suuritiheyksisiä liitäntöjä valmistajille, jotka kehittävät seuraavan sukupolven kannettavia laitteita.

Toisin kuin tavalliset kuluttajaelektroniikkakortit, matkapuhelinten piirilevyt vaativat tiukempaa valmistuksen valvontaa, koska pienetkin vaihtelut viivan leveydessä, kerrosten kohdistuksessa tai pintakäsittelyssä voivat vaikuttaa signaalin eheyteen ja kokoonpanon suorituskykyyn.

HDI PCB -tekniikka edistyneisiin matkapuhelinmalleihin

Älypuhelimien lisääntyvä integrointi vaatii piirilevyrakenteita, jotka tarjoavat enemmän reititystilaa rajoitetuissa mitoissa. High-Density Interconnect (HDI) -tekniikan avulla suunnittelijat voivat saavuttaa korkeamman komponenttitiheyden ja samalla pienentää piirilevyn kokoa.

HDI-valmistusominaisuuksiimme kuuluvat:

• Mikroläpivientien halkaisija alkaen 0,15 mm suuritiheyksisille liitännöille
• Vähimmäisviivan leveys ja etäisyys 3/3 miliin hienoja piirikuvioita varten
• Tuki BGA-komponenteille, joissa on 0,2 mm:n tyynyn jakovaatimukset
• Kaksirivinen IC-reititystekniikka kompakteihin prosessoriasetteluihin
• HDI-rakenteet mukaan lukien 1+N+1 ja 2+N+2 mallit

Nämä ominaisuudet auttavat älypuhelinten valmistajia integroimaan edistyneitä prosessoreja, kameramoduuleja, langattomia viestintäkomponentteja ja lisätoimintoja tuotteen paksuutta lisäämättä.

Monikerroksinen piirilevyn valmistusmahdollisuus älypuhelinelektroniikkaan

Nykyaikaiset matkapuhelimet yhdistävät useita toiminnallisia moduuleja rajoitetussa sisäisessä tilassa. Nopeiden signaalien, tehopiirien ja ohjausjärjestelmien erottamiseen tarvitaan luotettava piirilevyrakenne.

Aisen Electronics tukee:

Monikerroksinen valmistus vaatii tarkan kerrosten kohdistuksen, kontrolloituja laminointiprosesseja ja luotettavia sisäkerrosliitoksia, jotka takaavat pitkän aikavälin vakauden laitteen päivittäisen käytön aikana.

Valmistusprosessi

Matkapuhelimen piirilevyjen valmistus vaatii tiukkaa valvontaa materiaalin valmistelusta lopputarkastukseen. Tuotantoprosessimme sisältää:

Materiaalin valmistelu ja sisäkerroksen valmistus

• Saapuvan materiaalin tarkastus
• Sisäkerroksen piirikuvaus
• Etsaus ja piirin muodostus
• AOI-tarkastus sisäkerroksen vikojen varalta

Piirilevyjen laminointi ja poraus

• Hallittu laminointiprosessi monikerroksisille rakenteille
• Mekaaninen poraus ja laser mikrovian muodostus
• Kuparipinnoitus varmistaa luotettavat välikerrosliitokset

Ulkokerroksen piirin muodostuminen

• Kuviopinnoitus ja etsaus
• Hienolinjainen piirikäsittely
• Juotosmaskin sovellus
• Pinnan viimeistelykäsittely

Lopullinen testaus

Jokaiselle piirilevylle tehdään sähkötestaus ja silmämääräinen tarkastus ennen toimitusta, mukaan lukien:

• AOI tarkastus
• Lentävän luotain testaus
• Impedanssitestaus tarvittaessa
• Ulkonäön tarkastus
• Luotettavuuden tarkistus

Tämä valmistustapa auttaa vähentämään tuotantoriskejä älypuhelinten massatuotannon aikana.

Pintakäsittelyt matkapuhelinten piirilevysovelluksiin

Erilaiset älypuhelinmallit vaativat erilaisia ​​pintakäsittelyjä komponenttityypin, kokoonpanoprosessin ja luotettavuusvaatimusten perusteella.

Saatavilla olevat vaihtoehdot ovat:

ENIG-pinnan viimeistely

Soveltuu hienojakoisille komponenteille ja suuritiheyksisille SMT-kokoonpanoille. ENIG tarjoaa tasaisen pinnan BGA- ja mikrokomponenttien asennukseen.

OSP-pinnan viimeistely

Kustannustehokas vaihtoehto hyvää juotettavuutta vaativalle tavalliselle kulutuselektroniikalle.

Upotushopea

Käytetään sovelluksissa, jotka vaativat erinomaista sähkönjohtavuutta ja korkeataajuista suorituskykyä.

Kultainen sormihoito

Käytetään liitinalueille, jotka vaativat toistuvan asennuksen ja vakaan kontaktin suorituskyvyn.

Suunnittelutiimimme voi suositella sopivia pintakäsittelyjä piirilevyn rakenteen ja kokoonpanovaatimusten mukaan.

Palvelut

Piirilevyjen valmistuksen lisäksi Aisen Electronics tarjoaa PCBA-valmistustukea mobiilielektroniikkatuotteille.

Kokoonpanopalveluihimme kuuluvat:

• Elektronisten komponenttien hankinta
• SMT-komponenttien sijoitus
• BGA kokoonpano
• Läpireikäkomponenttien käsittely
• Toiminnallinen testaus
• Täydellinen PCBA-tarkastus

Tuemme pienten komponenttien kokoonpanoa aina 01005 pakkauksiin asti ja käsittelemme monimutkaisia ​​piirilevykokoonpanoja, jotka vaativat tarkkaa sijoittelua ja prosessin ohjausta.

Tekniset tiedot

Näiden ominaisuuksien ansiosta voimme valmistaa piirilevyjä eri älypuhelinalustoille pienikokoisista kuluttajalaitteista tehokkaisiin mobiilipäätelaitteisiin.

Laadunvalvonta vakaalle siirrettävälle piirilevytuotannolle

Älypuhelinvalmistajat vaativat tasaista piirilevyn suorituskykyä suurilla tuotantomäärillä. Aisen Electronics keskittyy prosessin ohjaukseen pelkän lopputarkastuksen sijaan.

Laadunhallintaamme kuuluu:

• Saapuvan materiaalin vahvistus
• Prosessin seuranta valmistuksen aikana
• Automaattiset tarkastusjärjestelmät
• Sähköisen suorituskyvyn testaus
• Lopullinen laadunvarmistus ennen lähetystä

Ohjaamalla kriittisiä tuotantoparametreja autamme asiakkaita säilyttämään vakaat kokoonpanotuotot ja vähentämään tuotantokatkoksia.

Tekninen tuki prototyypeistä massatuotantoon

Matkapuhelimen piirilevyprojektit vaativat usein varhaista suunnittelutukea, jotta vältetään suunnitteluongelmia valmistuksen aikana.

Suunnittelutiimimme tarjoaa:

• DFM-analyysi ennen tuotantoa
• Piirilevyjen pinoamissuositukset
• Signaalin eheyden optimointiehdotuksia
• Valmistuksen toteutettavuusarviointi
• Prototyypin validoinnin tuki

Tämä auttaa asiakkaita lyhentämään kehityssyklejä ja parantamaan siirtymistä prototyypistä volyymituotantoon.

Miksi valita Aisen Electronics matkapuhelinten piirilevyjen valmistukseen?

Aisen Electronics Co., Ltd. keskittyy piirilevyjen valmistukseen pienikokoisiin elektroniikkatuotteisiin, joissa tarkkuus ja johdonmukaisuus ovat tärkeitä.

Etujamme ovat:

• Kokemus HDI- ja hienolinjaisten piirilevyjen valmistuksesta
• Monikerroksisen piirilevyn tuotantokyky
• Tuki prototyyppikehityksestä massatuotantoon
• Tiukka valmistusprosessin valvonta
• Mobiilielektroniikkasovellusten suunnittelutuki

Kehitätpä sitten älypuhelimia, viestintäpäätteitä tai kannettavia älylaitteita, tarjoamme piirilevyjen valmistusratkaisuja, jotka on rakennettu suunnitteluvaatimustesi mukaan.

Ota yhteyttä jo tänään keskustellaksesi matkapuhelimesi piirilevyprojektin vaatimuksista.
