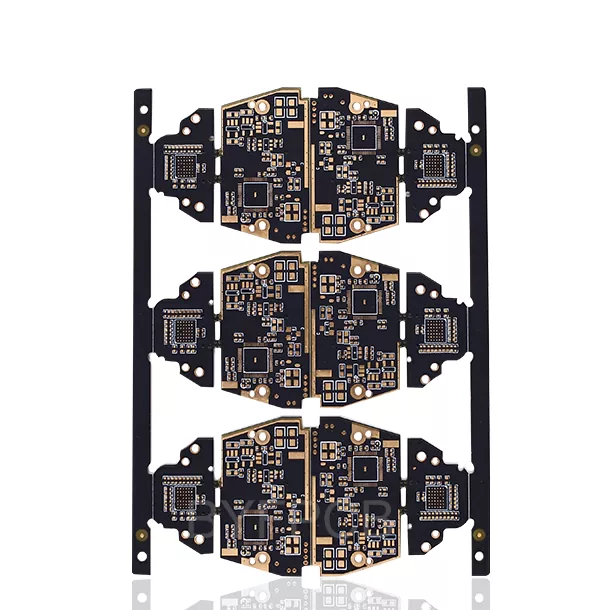

Sydännäytön PCB

Aisen Electronics Co., Ltd. valmistaa lääketieteellisiä piirilevyjä, jotka on suunniteltu sydämen seurantasovelluksiin keskittyen signaalin eheyteen, kohinanhallintaan, kompakteihin piirirakenteisiin ja tasaiseen tuotannon laatuun. Piirilevyratkaisumme tukevat lääketieteellisten laitteiden valmistajia, jotka kehittävät kannettavia EKG-laitteita, vuodemonitoreja ja etäterveydenhuollon tuotteita.

Sydämenvalvontalaitteiden piirilevyjen suunnitteluun liittyviä näkökohtia

Matalakohinainen piirisuunnittelu EKG-signaalin hankintaa varten

EKG-laitteet keräävät ihmisen sydämen tuottamia sähköisiä signaaleja, jotka ovat yleensä hyvin pieniä ja herkkiä ulkoisille häiriöille. Piirilevyn asettelu vaikuttaa suoraan aaltomuodon tarkkuuteen ja mittauksen vakauteen.

Sydämenvalvontasovelluksissa insinöörimme keskittyvät erottamaan analogiset hankintapiirit digitaalisista prosessointialueista, optimoimaan maadoitusrakenteita ja vähentämään ei-toivottuja kohinayhteyksiä eri toiminnallisten moduulien välillä. Nämä suunnittelunäkökohdat auttavat säilyttämään selkeämmän EKG-signaalin lähetyksen pitkän aikavälin seurannan aikana.

Monikerroksinen piirilevyrakenne kompaktille lääketieteelliselle elektroniikalle

Nykyaikaisissa sydänmonitoreissa yhdistyvät useita toimintoja, kuten signaalin hankinta, tiedonkäsittely, langaton viestintä ja virranhallinta rajoitetussa tilassa. Monikerroksiset piirilevyrakenteet antavat insinöörit järjestää erilaisia ​​piirejä tehokkaasti säilyttäen samalla sähköisen suorituskyvyn.

Aisen Electronics tukee monikerroksisten piirilevyjen valmistusta 2–32 kerroksella, jonka ominaisuuksia ovat minimilinjan leveys ja etäisyys 3 miliin asti, mikroläpiviennit 0,1 mm:iin asti ja kontrolloitu impedanssituotanto ±8 %:n toleranssilla. Nämä ominaisuudet tukevat kompakteja lääkinnällisiä laitteita, jotka vaativat suuritiheyksisiä piiriasetteluja.

Materiaalit ja pintakäsittelyt sykemittarin piirilevyille

Materiaalin valinta laitevaatimusten perusteella

Sydämen seurantalaitteissa käytettävät PCB-materiaalit tarvitsevat vakaat dielektriset ominaisuudet ja pitkäaikaisen luotettavuuden. Tuotesuunnittelusta riippuen insinöörit voivat valita erilaisia ​​materiaaleja signaalitaajuuden, lämpövaatimusten ja mekaanisten rajoitusten mukaan.

FR-4 high Tg -materiaaleja käytetään yleisesti tavallisissa EKG-valvontalaitteissa, kun taas matalahäviöisiä materiaaleja voidaan harkita laitteissa, joissa on langattomia viestintämoduuleja. Oikea materiaalivalinta auttaa säilyttämään vakaan sähköisen suorituskyvyn tuotteen koko elinkaaren ajan.

Lääketieteellisen elektroniikan pintakäsittely

Pinnan viimeistely vaikuttaa juotoksen laatuun, komponenttien liitoksen vakauteen ja pitkäaikaiseen luotettavuuteen.

Aisen Electronics tarjoaa pintakäsittelyvaihtoehtoja, mukaan lukien ENIG, OSP ja immersiohopea. ENIGiä käytetään laajalti lääketieteellisissä elektronisissa sovelluksissa, koska se tarjoaa hyvän juotettavuuden ja vakaan kosketussuorituskyvyn tarkkuuskomponenteille.

Sydänmittarin PCB:n valmistusprosessi

Piirilevyjen valmistuksen ja kokoonpanon ohjaus

Lääketieteellinen piirilevyjen valmistus vaatii tiukkaa prosessivalvontaa raaka-aineen valmistelusta lopputarkastukseen. Tuotannon aikana jokainen piirilevy käy läpi useita valmistusvaiheita, mukaan lukien piirikuvaus, laminointi, poraus, kuparipinnoitus, pintakäsittely ja sähkötestaukset.

Valmiita kokoonpanoja tarvitseville asiakkaille Aisen Electronics tarjoaa myös PCBA-palveluita, jotka kattavat SMT-kokoonpanon, komponenttien hankinnan, juotostarkastuksen ja toimintatestauksen. Tämän ansiosta lääketieteellisten laitteiden valmistajat voivat hallita prototyyppien kehitystä ja volyymituotantoa yhden valmistuskumppanin kautta.

Laadunvalvonta lääketieteelliseen valvontaan PCB

Sähkötestaus ja tuotannon jäljitettävyys

Sydämenvalvontalaitteet vaativat tasaisen piirilevyn suorituskyvyn, koska piirien viat voivat vaikuttaa laitteen toimintaan. Ennen lähettämistä jokainen piirilevy tarkastetaan sähkötestauksella, AOI-tarkastuksella ja valmistuksen varmistusmenettelyillä.

Aisen Electronics ylläpitää tuotantokirjanpitoa, joka sisältää materiaalitiedot, valmistusparametrit ja tarkastustulokset. Nämä tietueet tukevat lääketieteellisten laitteiden valmistajia, jotka vaativat vakaata toimitusta ja tuotannon jäljitettävyyttä.

Sykemittarin piirilevyn sovellukset

Sydänmonitoreiden PCB-levyjä käytetään erilaisissa lääketieteellisissä seurantajärjestelmissä, mukaan lukien kannettavat EKG-monitorit, puettavat sydämen seurantalaitteet, potilasmonitorit ja etäterveydenhuollon laitteet.

Eri sovellukset vaativat erilaisia ​​piirilevyrakenteita. Puettavat laitteet keskittyvät yleensä kompaktiin kokoon ja alhaiseen virrankulutukseen, kun taas sairaalan valvontalaitteet painottavat enemmän signaalin vakautta ja jatkuvaa toimintakykyä.

Miksi lääkinnällisiä laitteita valmistavat yritykset työskentelevät Aisen Electronics Co., Ltd:n kanssa

Lääketieteellinen piirilevyjen valmistus edellyttää sekä elektronisen suorituskyvyn että sovellusvaatimusten ymmärtämistä. Aisen Electronics Co., Ltd. työskentelee asiakkaiden kanssa piirilevyjen suunnittelun tarkastelun, valmistuksen ja tuotantovaiheiden aikana parantaakseen valmistettavuutta ja ylläpitääkseen tasaista laatua.

Valmistuskykyämme ovat monikerroksisten piirilevyjen valmistus, suuritiheyksisten piirien tuotanto, piirilevyjen kokoonpano ja testaustuki lääketieteellisille elektronisille sovelluksille.

Usein kysytyt kysymykset Sydännäytön piirilevystä

Minkä tyyppistä PCB:tä käytetään yleisesti sydämen seurantalaitteissa?

Useimmat sydämen seurantalaitteet käyttävät monikerroksisia jäykkiä piirilevyjä tai jäykkiä joustavia PCB-levyjä. Valinta riippuu laitteen koosta, piirin monimutkaisuudesta ja sovellusvaatimuksista.

Miksi EKG-laitteet tarvitsevat erityistä piirilevysuunnittelua?

EKG-signaalit ovat pienjännitteisiä biologisia signaaleja, joihin sähkömagneettiset häiriöt voivat helposti vaikuttaa. Oikea piirilevyasettelu auttaa vähentämään kohinaa ja parantamaan signaalin tarkkuutta.

Voiko Aisen Electronics tukea prototyyppi- ja massatuotantoa?

Kyllä. Aisen Electronics tarjoaa piirilevyjen valmistustukea prototyyppinäytteistä volyymituotantoon, auttaen asiakkaita siirtämään tuotteita tuotekehityksestä markkinoille.

Mitä testausmenetelmiä käytetään lääketieteellisessä PCB-tuotannossa?

Yleisiä tarkastuksia ovat sähkötestaus, AOI-tarkastus, juotteen laadun tarkastus ja valmistusprosessin tarkastus piirilevyjen yhdenmukaisuuden varmistamiseksi.

Ota yhteyttä Aisen Electronics Co., Ltd.

Sydämenvalvontalaitteen kehittäminen vaatii piirilevyjen valmistuksen tukea, joka vastaa sähkösuunnittelua, tuotteen kokoa ja tuotantovaatimuksia.

Aisen Electronics Co., Ltd. tarjoaa piirilevyjen valmistus- ja kokoonpanopalveluita EKG-näytöille, puetettaville terveydenhuollon laitteille ja lääketieteellisille elektronisille järjestelmille. Suunnittelutiimimme voi auttaa piirilevyjen suunnittelussa, materiaalien valinnassa, valmistuksen arvioinnissa ja tuotannon suunnittelussa.

PCB-määrityksiä, prototyyppivaatimuksia tai volyymituotantoprojekteja varten ota yhteyttä tiimiimme keskustellaksesi sovellustarpeistasi.
