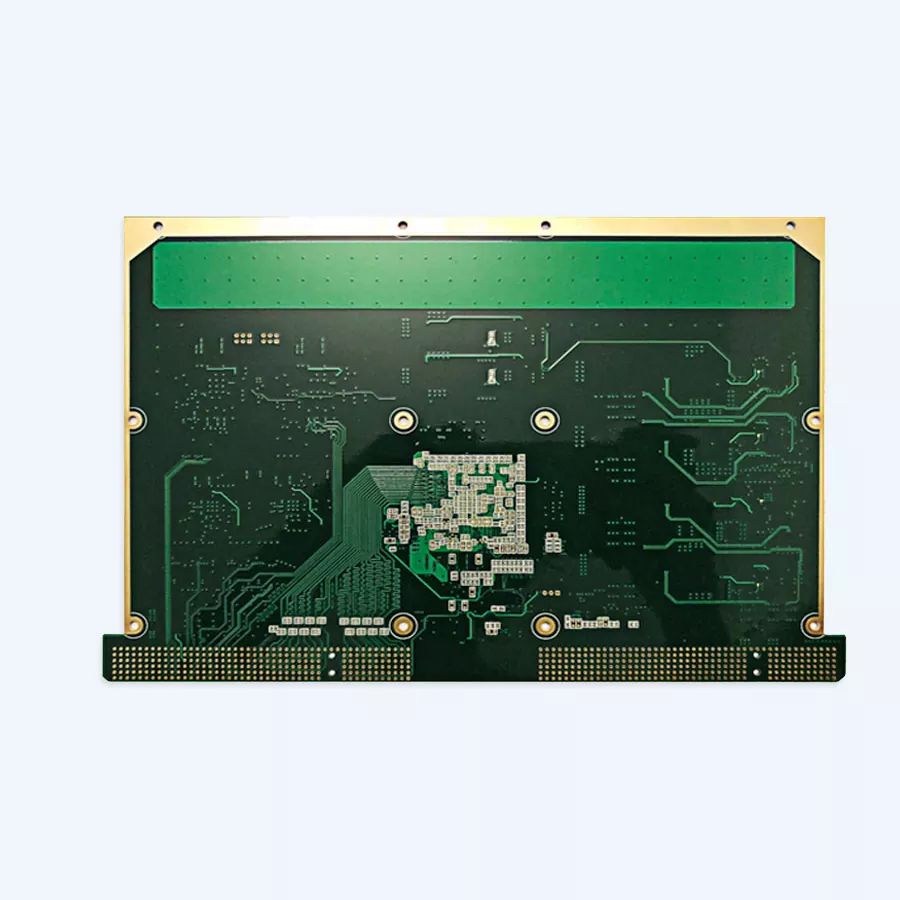

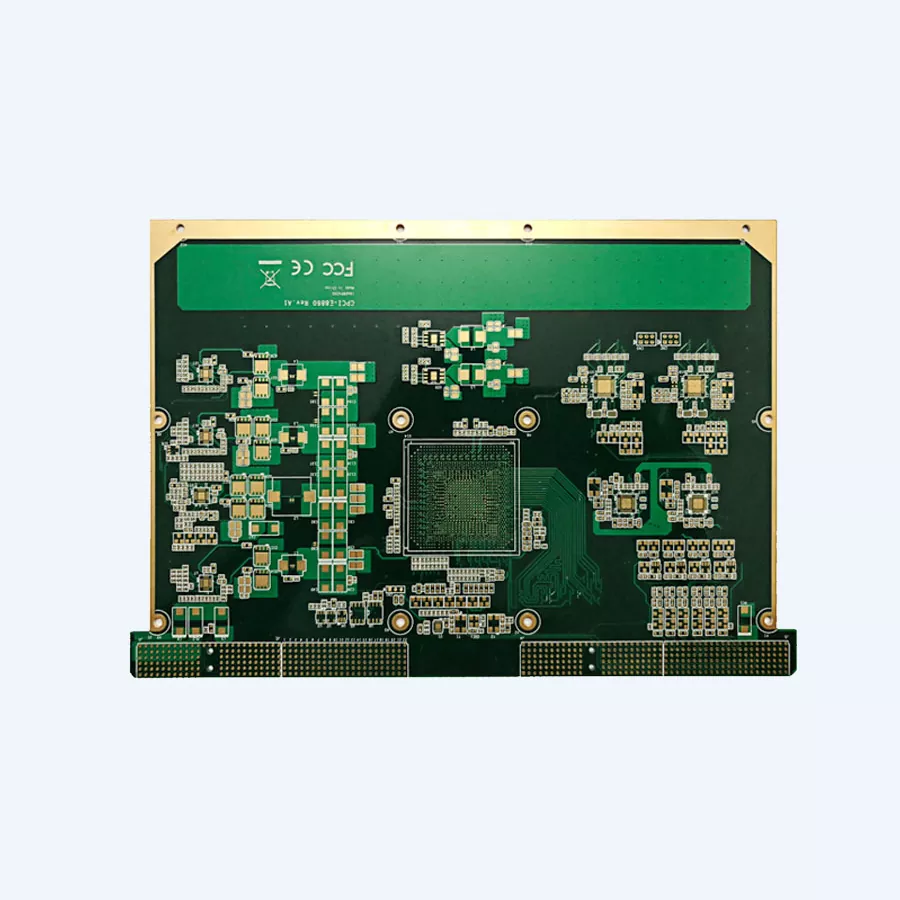

Viestintäpalvelimet PCB

Monikerroksiset arkkimme tukevat monimutkaisia ​​suuntaavia malleja, jotka ovat perustavanlaatuisia tuotesovelluksissa. Valmistamme jatkevia lakanoita 4 - 32 kerrosta, pienin viivan leveys 3 mil ja jakojousto takaavat ihanteellisen lipun lähetyksen. Valmistusvalmistelumme tarkkuus varmistaa, että viestintälaitteistosi toimii huipputeholla.

Kehittyneet valmistusominaisuudet viestintäinfrastruktuurille

Huippuluokan toimistomme hoitaa kaiken nopeista malleista massatuotantovolyymeihin. Viestintäpalvelimille, Normaalisti määritämme monikerroksisia asetuksia, jotka tarjoavat olennaiset ohjauksen siirto- ja lipunohjausominaisuudet sovelluksesi vaativat.

Tärkeimmät tekniset tiedot

Suuritiheyksiset liitäntäominaisuudet:

· BGA-tyynyn tuki 0,2 mm:iin asti korkean integroinnin prosessoreille

· Vähintään 0,1 mm:n läpivientikoko kompakteissa malleissa

· Säädellyt impedanssitoleranssit ±10 %:n sisällä (±8 % erikoisvaatimuksissa)

· Kuparin maksimipaksuus jopa 6 OZ tehosovelluksiin

Tason määritysvaihtoehdot:

· Yksi- ja kaksipuoliset levyt perussovelluksiin

· 4–32-kerroksiset monikerroksiset levyt monimutkaisiin palvelinarkkitehtuureihin

· HDI-tekniikka, joka tukee 1+N+1- ja 2+N+2-kokoonpanoja

· Maksimaalinen kuvasuhde 12:1 asti erikoissovelluksiin

Kattava laadunvalvonta kriittisiin sovelluksiin

Laatu on edelleen tärkein prioriteettimme tuotannossasiviestintäpalvelimet PCB. Kattava laadunhallinnan puitteemme takaa, että jokainen hallitus täyttää päätöksesi jonkin aikaa lähetys äskettäin.

Laatumittarit:

· Tuotteen tuottoaste ≥ 99,8 %

· Aikatoimitusaste ≥ 99 %

· Asiakasvalitusprosentti ≤ 0,5 %

· Asiakastyytyväisyys ≥ 98 %

25-vaiheinen monikerroksinen levyvalmistus sisältää lukuisia tarkastelukohteita. Kangasarvioinnin lähestyessä Viimeisimmän laatuvahvistuksen kautta pidämme tiukasti hallinnassa jokaista sukupolven näkökulmaa. AOI (robotoitu Optical Review) -kehykset havaitsevat mahdolliset ongelmat varhaisessa vaiheessa, kun taas sähkötestaus hyväksyy hyödyllisyyden jonkin aikaa äskettäin pakkaus.

Pintakäsittelyvaihtoehdot

Viestintäpalvelinsovellukset vaativat usein erityistä pintakäsittelyä ihanteellisen suorituskyvyn saavuttamiseksi:

· ENIG (Electroless Nickel Immersion Gold): Erinomainen hienojakoisille komponenteille

· OSP (Organic Solderability Preservative): Kustannustehokas vakiosovelluksiin

· Immersion Silver: Erinomaiset sähköiset ominaisuudet korkeataajuuksisille malleille

· Hard Gold: Kestävä viimeistely reunaliittimille ja kosketusalueille

Nopeat läpimenoajat kriittisille projekteille

Ymmärrämme, että viestintäsäätiöhankkeilla on usein tiukat eräpäivät. Virtaviivaiset sukupolvilomakkeemme toimittaa laadukkaat arkit nopeasti:

Toimitusaikajana:

· 4-kerroksiset levyt: 3-4 päivää (näytteet), 10-12 päivää (tuotanto)

· 8-kerroksiset levyt: 6-8 päivää (näytteet), 14-16 päivää (tuotanto)

· 12-kerroksiset levyt: 10 päivää (näytteet), 16-18 päivää (tuotanto)

· Monimutkaiset mallit (>14 tasoa): Muokattu aikajana spesifikaatioiden perusteella

Täydelliset PCBA-palvelut

Peittämättömän levyvalmistuksen lisäksi tarjoamme viestintäpalvelimellesi kattavat PCBA-hallinnoinnit hankkeita. Keräysominaisuuksiimme kuuluvat:

· Komponenttien hankinta ja toimitusketjun hallinta

· SMT saa yhteen tarkkuustilanteen 01005 komponentteihin asti

· Läpireikäkomponenttien lisäys ja aaltojuotto

· Toimintatestaus ja laadunvarmistus

· Laatikkorakenne yhdistää täydellisen kehyksen integroinnin

PCBA-valmiutemme valmistelee komponenttikokoja 01005 siruista aina 45 mm:n komponentteihin järjestelytarkkuudella sisäpuolella ±0,025 mm perussovelluksiin.

Lämmönhallintaratkaisut

Viestintäpalvelimet tuottavat huomionarvoista lämpöä toiminnan keskellä. Piirilevysuunnitelmamme liittyminen lämpimään hallintoon korostaa sitä tarjoa apua ihanteellisten työlämpötilojen pitämiseen:

· Raskas kuparikehitys (jopa 6 OZ) mahdollistaa askeleiden lämmön haihtumisen

· Lämpöaukot tehokkaaseen lämmönvaihtoon kerrosten välillä

· Kuparin kaatomenetelmät todellakin lämpimään jakeluun

· Materiaalivalinta optimoitu lämpimään suorituskykyyn

Kumppani kokemuksella, johon voit luottaa

Akeson Circuitilla tuomme vuosikymmeniä osallistumisen tietoliikennepalvelinten piirilevyjen valmistukseen. Suunnitteluryhmämme toimii läheisesti suunnitelmaryhmäsi kanssa optimoidaksesi levyformaatit valmistettavuuden ja sähkön pitämisen kannalta suorituskykyä.

Whether you require model sheets for proof-of-concept testing or high-volume generation for arrangement, we scale our hallinnot täyttämään edellytykset. Our office forms sheets from 50x50mm up to 810x490mm, obliging everything from compact organize switches to huge server motherboards.

Valmiina keskustelemaan seuraavastaviestintäpalvelimet PCB projekti? Ota yhteyttä kokeneeseen tiimiimme osoitteessa violet@akesonpcb.com. Työskentelemme kanssasi kehittääksemme valmistusratkaisuja, jotka täyttävät tekniset vaatimukset, laatustandardit, ja toimitusaikataulut. Viestintäinfrastruktuurisi ansaitsee sen luotettavuuden ja suorituskyvyn yhteistyössä Shenzhen Aisen Electronics Co., Ltd.:n kanssa.
